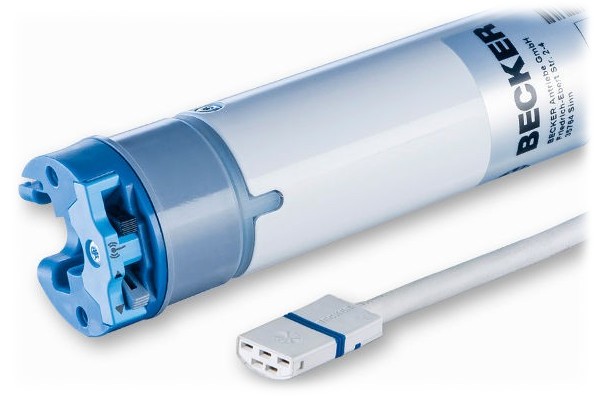

Becker B-Tronic Funk Rollladenantriebe P-B01
Die Becker P-B01 Antriebe haben eine elektronische Endabschaltung, einen bidirektionalen Funkempfänger und sind mit Drehmomenten von 5 bis 9 Nm in den Abstufungen 5 Nm (P5-16-B01,) und 9 Nm (P-9-16-B01) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 35 mm. Diese Antriebe weisen viele Besonderheiten auf wie z.B. Hinderniserkennung, Festfrierschutz, Intelligentes Installationsmanagment, KNX-RF kompatibel usw. Die Endlageneinstellung kann automatisch oder manuell über einen herkömmlichen Knebelschalter vorgenommen werden.
Produktmerkmale
 Highlight:
Positions- und Statusrückmeldung sowie zuschaltbare Repeating Funktion
|
|
| Bidirektionaler Funkempfänger und Memoryfunktion integriert / Der Antrieb meldet seine Position, sowie Statusinformationen an das Bediengerät zurück |
|
| Kompatibel zum KNX-RF Standard und dadurch leicht integrierbar in Hausautomationsinstallationen |
|
| Bis zu 16 Sender einlernbar |
|
| Schaltzeiten mit Handsendern und CentralControl programmierbar |
|
| Einfaches Programmieren und Anfahren von 2 beliebigen Zwischenpositionen mit Sender oder Automatikfunktion aus jeder Position heraus |
|
| Sensible Hinderniserkennung. Beim Auftreffen auf ein Hindernis stoppt der Antrieb und reversiert automatisch |
|
| Blockiererkennung in AUF-Richtung (Festfrierschutz) |
|
| Festfrierschutz oben mit automatischem Behanglängenausgleich zusätzlich aktivierbar |
|
| Automatische Erhöhung der Anpresskraft bei Hochschiebesicherungen |
|
| Intelligentes Installationsmanagement ermöglicht Endlagen-Korrekturen |
|
| Endlagen punktgenau einstellbar – Je nach Anforderung können die Endlagen auch punktgenau eingestellt werden |
|
| Automatische Endlageneinstellung– Bei Verwendung fester Anschläge erkennt der Antrieb automatisch die Endlagen, egal ob starre Wellenverbinder oder flexible Aufhängefedern eingesetzt werden |
|
| Sanftanschlag oben |
|
| Dynamische Drehmomentanpassung an Veränderungen des Rollladenelements |
|
| Fliegengitterschutzfunktion |
|
| steckbare Anschlussleitung |
|
| Endlagen sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei Einstellbar
Typ 2 = obere Endlage / frei Einstellbar | untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar |
|
|
Wichtiger Hinweis Beim Einbau von Motoren mit 35 mm Rohrdurchmesser in eine Rollladenwelle (SW 40) mit 40 mm Schlüsselweite ist darauf zu achten das die Achtkantstahlwelle eine außenliegende Falz hat. Stahlwellen mit innenliegender Falz können die Funktion (z.B. Hinderniserkennung oder Drehmomentabschaltung) beeinträchtigen und den Motor beschädigen. Dies geschieht durch schleifen des Motors an der Falz. Dadurch entstandene Schäden am Motor sind vom Garantieanspruch ausgeschlossen. |
 |
optional wählbare Produkte
 |
|

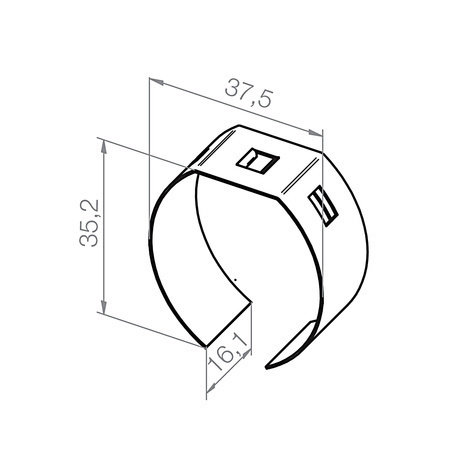

| Einhängeklammern für Aufhängefedern (3 Stück = 1 VE) | |
| Art. Nr.: 49303003070 |
Bedienungsanleitung Datenblatt
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| P5-16-B01 | 5 Nm | 0,35 A | 80 Watt |
| P9-16-B01 | 9 Nm | 0,47 A | 110 Watt |
|
|
|||
| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (l1, l2, l3) |
| P5-16-B01 | 16 U/min | mit Lasche 20095200030 ohne Lasche 20095200010 |
l1 = 423 mm l2 = 463 mm l3 = 476 mm |
| P9-16-B01 | 16 U/min | mit Lasche 20095200040 ohne Lasche 20095200020 |
l1 = 451 mm l2 = 491 mm l3 = 504 mm |
|
|
|||
| Rohrdurchmesser: | | C = 35 mm | Endschalterbereich: | 64 U |
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | | steckbar | ||
| Abmessungen: | | l4 = 13 mm / l5 = 40 mm | ||
weitere Motorlager für Baureihe P
| ► Typ 1 | ► Typ 2 |
| Wandlager -P/R mit Raste für Mini-Lasche | Markisenhalter P/R Stern 10 inkl. Anschlussteil-P 4K |
 |
 |
| Art. Nr.: 49303003820 / Art. Nr.: 49302002320 | Art. Nr.: 49303000530 | Art. Nr.: 49302001400 |
|
► Typ 1 O-S40 |
|
||
 |
|||
| Art. Nr.: 49302002500 / Art. Nr.: 49303000850 |
| bei Standardauswahl |
|---|
| 1 x Becker P-B01 (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 0,5 Meter (steckbar) |
| Motorlager und Adapterset (optional nach Wahl) |
- Becker Monteurhandbuch (2023) :
- Im Monteurhandbuch wird die Inbetriebnahme von Becker-Rohrantrieben für den Rollladen- und Sonnenschutzbereich sowie die Inbetriebnahme einzelner Becker Steuerungen beschrieben.
