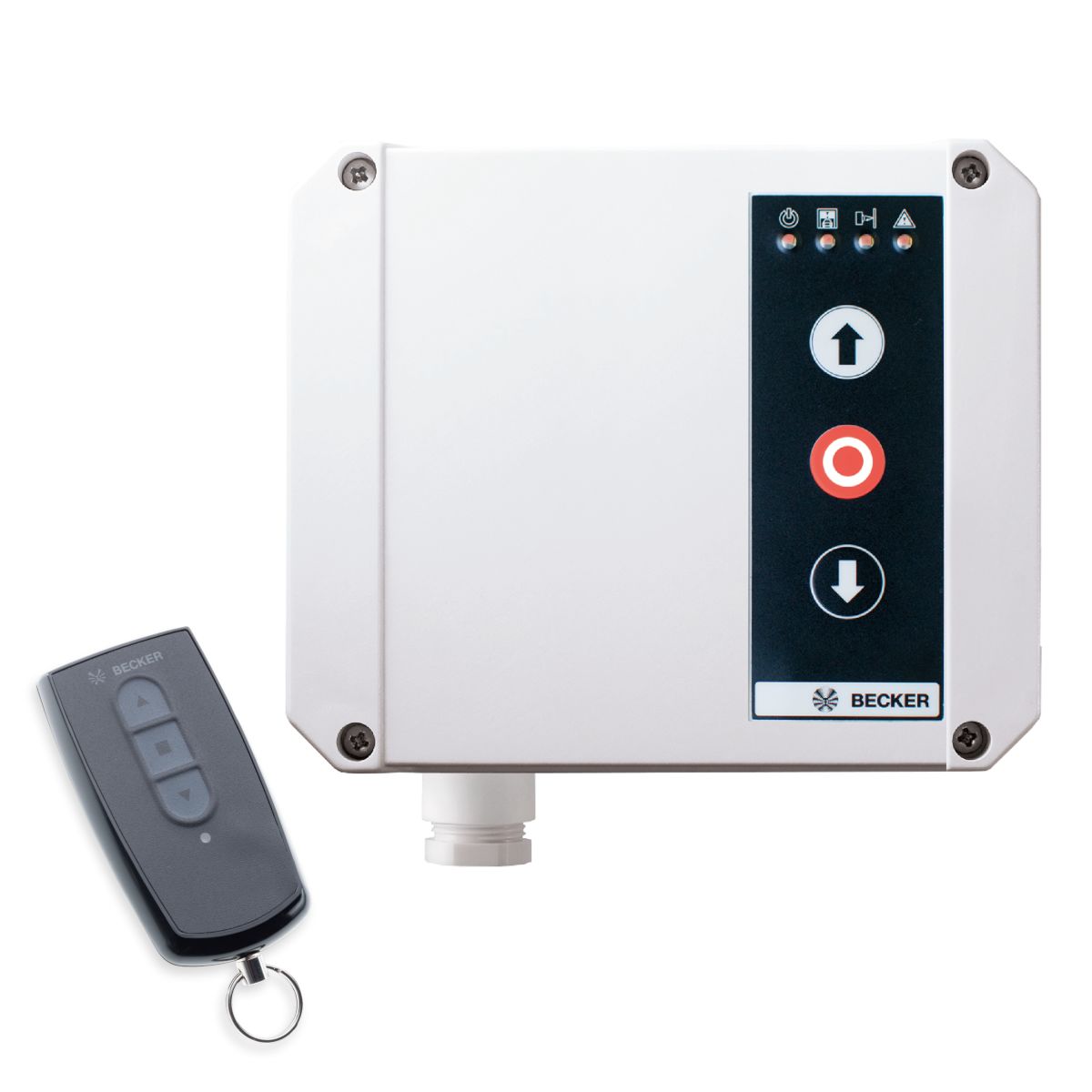

Becker Beck-O-Tronic 6 | Torsteuerung
Torsteuerung zum Ansteuern eines Rohrantriebes mit mechanischer oder elektronischer Endabschaltung.
Produktmerkmale auf einen Blick
 Folientastatur mit definiertem AUF-STOPP-AB-Befehl im Gehäusedeckel |
| Hoflicht anschließbar |
| 12 V/DC Ausgang für Lichtschranken |
| Ein- und Ausgänge parametrierbar |
| 2 Sicherheitseingänge vorhanden |
| Externer Befehlsgeber z. B. Schlüsseltaster anschließbar |
| Elektrische, pneumatische oder optische Sicherheitskontaktleiste anschließbar |
| Centronic-kompatibel |
| Inkl. Netzstecker |
| Handsender EC141-II im Lieferumfang |
Einsatzgebiet
Rolltore| Leuchtenschaltleistung: | 230 V/50 Hz max. 100 W |
| Steuerspannung: | 12 V maximal 300 mA |
| Antriebsschaltleistung: | 1 Antrieb 230 V /50 Hz maximal 500 V A |
| Aufnahmeleistung: | max. 6 VA |
| Anschlussspannung: | 230 V/50 Hz (Anschlussart Y) |
| Schutzart: | IP 54 (Montage nur im Innenraum) |
| Funk: | centronic / 868,3 MHz |
| Betriebstemperatur: | -20 bis +50 °C |
| Abmessungen (BxHxT): | 130 × 155 × 50 mm |
| Artikel-Nummer: | 40050002010 / 4005 000 201 0 |
| GTIN: | 4251852900437 |
| im Standard-Lieferumfang enthalten: | 1 x Handsender Centronic EasyControl EC141-II |
1 x Rolltorsteuerung Beck-O-Tronic 6 Art. Nr.: 40050002010

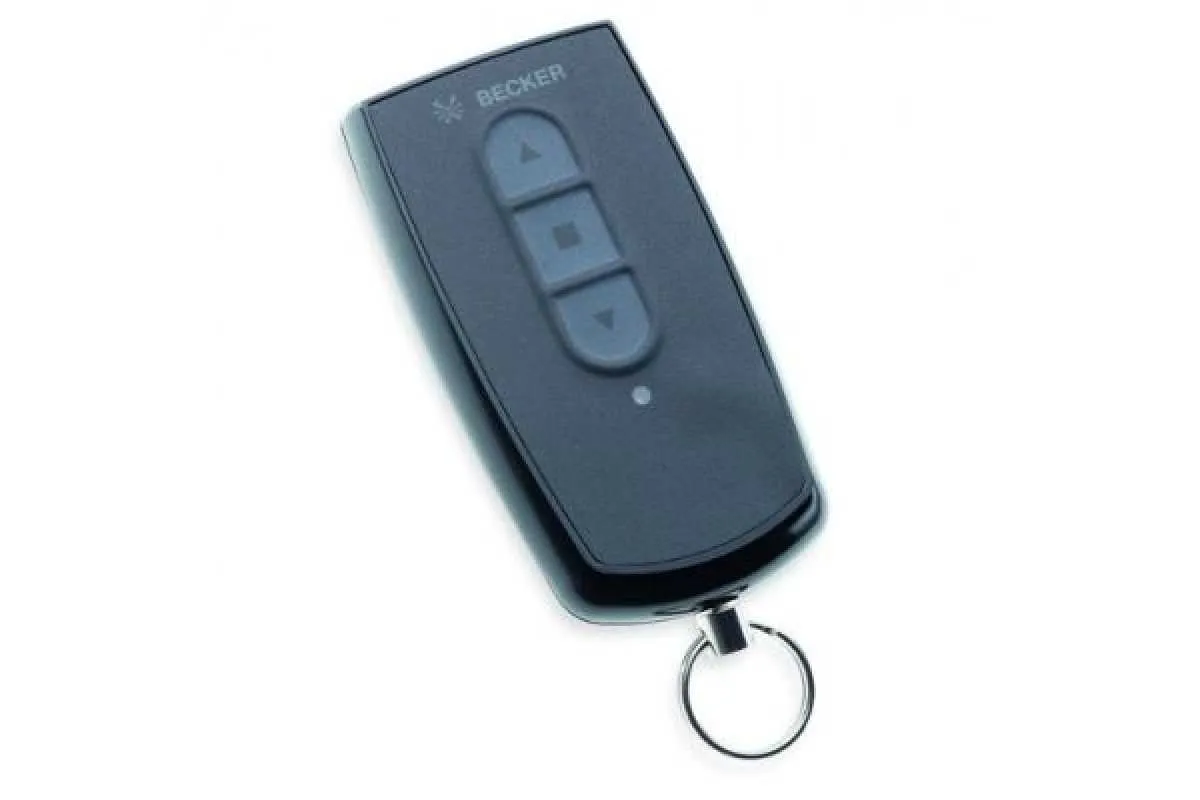

1 x Centronic EasyControl EC141-II
1 x Bedienungsanleitung
1 x Centronic EasyControl EC141-II
1 x Bedienungsanleitung
- Montage- und Betriebsanleitung (1.19 MB) :
-
FAQ Steuerung Beck-O-Tronic 6 Centronic (BOT-6):
Problem:
Fehler -Nr. 01 Eeprom-Daten.
Abhilfe:- Betriebsspannung ausschalten, 10sek warten, Betriebsspannung wieder einschalten. Bleibt die Fehlermeldung bestehen, sind die gespeicherten Menü-Parameter nicht mehr korrekt. Die Steuerung muss zurückgesetzt (Punkt Reset / Werkseinstellung) und neu eingestellt werden.
Fehler -Nr. 02 Motorstromerkennung.
Abhilfe:- Betriebsspannung ausschalten, 10sek warten, Betriebsspannung wieder einschalten. Bleibt die Fehlermeldung bestehen, liegt ein Fehler in der Motorstromerkennung vor. Die Steuerung muss ausgetauscht werden.
Problem:
Fehler -Nr. 03 Abschaltung N-Relais.
Abhilfe:- Betriebsspannung ausschalten, 10sek warten, Betriebsspannung wieder einschalten. Bleibt die Fehlermeldung bestehen, liegt ein Kurzschluss im N-Relais vor. Die Steuerung muss ausgetauscht werden.
Problem:
Fehler -Nr. 04 Abschaltung AUF- / ZU-Relais.
Abhilfe:- Betriebsspannung ausschalten, 10sek warten, Betriebsspannung wieder einschalten. Bleibt die Fehlermeldung bestehen, liegt ein Kurzschluss im AUF- oder ZU-Relais vor. Die Steuerung muss ausgetauscht werden.
Problem:
Fehler -Nr. 05 Watchdog-Test.
Abhilfe:- Betriebsspannung ausschalten, 10sek warten, Betriebsspannung wieder einschalten. Bleibt die Fehlermeldung bestehen, liegt ein Hardware-Fehler in der Steuerung vor. Die Steuerung muss ausgetauscht werden.
Problem:
Fehler -Nr. 06 ROM-Test.
Abhilfe:- Betriebsspannung ausschalten, 10sek warten, Betriebsspannung wieder einschalten. Bleibt die Fehlermeldung bestehen, liegt ein Hardware-Fehler im Controller vor. Die Steuerung muss ausgetauscht werden.
Problem:
Fehler -Nr. 07 RAM-Test.
Abhilfe:- Betriebsspannung ausschalten, 10sek warten, Betriebsspannung wieder einschalten. Bleibt die Fehlermeldung bestehen, liegt ein Hardware-Fehler im Controller vor. Die Steuerung muss ausgetauscht werden.
Problem:
Fehler -Nr. 08 LS / SE1 (Interne Testung)
Abhilfe:- Betriebsspannung ausschalten, 10sek warten, Betriebsspannung wieder einschalten. Bleibt die Fehlermeldung bestehen:
- a) Einstellung [M.A2] bei angeschlossener Schließkantensicherung überprüfen.
- b) Anschluss der Schließkantensicherung, insbesondere Masseanschluss an Klemme [Kl.14] überprüfen.
- c) wenn a) und b) korrekt, liegt möglicherweise ein Hardware-Fehler in der Steuerung vor. Die Steuerung muss ausgetauscht werden. Torlauf im Not-Betrieb möglich.
Problem:
Fehler -Nr. 09 LS / SE2 (Interne Testung)
Abhilfe:- Betriebsspannung ausschalten, 10sek warten, Betriebsspannung wieder einschalten. Bleibt die Fehlermeldung bestehen:
- a) Einstellung [M.A4] bzgl. angeschlossener Schließkantensicherung überprüfen.
- b) Anschluss der Schließkantensicherung, insbesondere Masseanschluss an Klemme [Kl.14] überprüfen.
- c) wenn a) und b) korrekt, liegt möglicherweise ein Hardware-Fehler in der Steuerung vor. Die Steuerung muss ausgetauscht werden. Torlauf im Not-Betrieb möglich.
Problem:
Fehler -Nr. 10 LS / SE1 (externe Testung).
Abhilfe:- Betriebsspannung ausschalten, 10sek warten, Betriebsspannung wieder einschalten. Bleibt die Fehlermeldung bestehen:
- a) Einstellung [M.A2] (externer LS-Test) bzgl. angeschlossener Lichtschranke überprüfen.
- b) Anschluss des LS-Senders gemäß Punkt Sicherheits-Eingang SE1 (LS /1k2 / 8K2 / OSE) überprüfen.
- c) wenn a) und b) korrekt, liegt möglicherweise ein Hardware-Fehler in der Steuerung vor. Die Steuerung muss ausgetauscht werden. Torlauf im Not-Betrieb möglich.
Problem:
Fehler -Nr. 20 SE1.
Abhilfe:- Letzter Torlauf wurde über SE1-Befehl beendet.
Problem:
Fehler -Nr. 21 SE2.
Abhilfe:- Letzter Torlauf wurde über SE2-Befehl beendet.
Problem:
Fehler -Nr. 22 NOT-HALT
Abhilfe:- Letzter Torlauf wurde über NOT-HALT-Befehl beendet.
Problem:
Fehler -Nr. 23 Vor-Endschalter.
Abhilfe:- Vor-Endschalter wurde betätigt, ohne dass innerhalb 2sek SE1 betätigt wurde.
