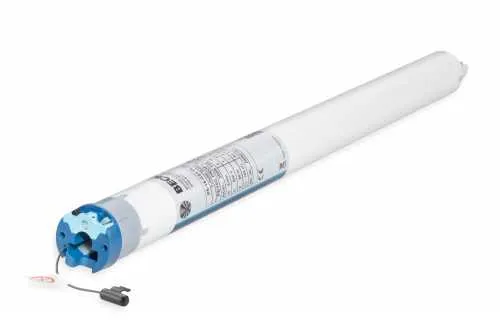

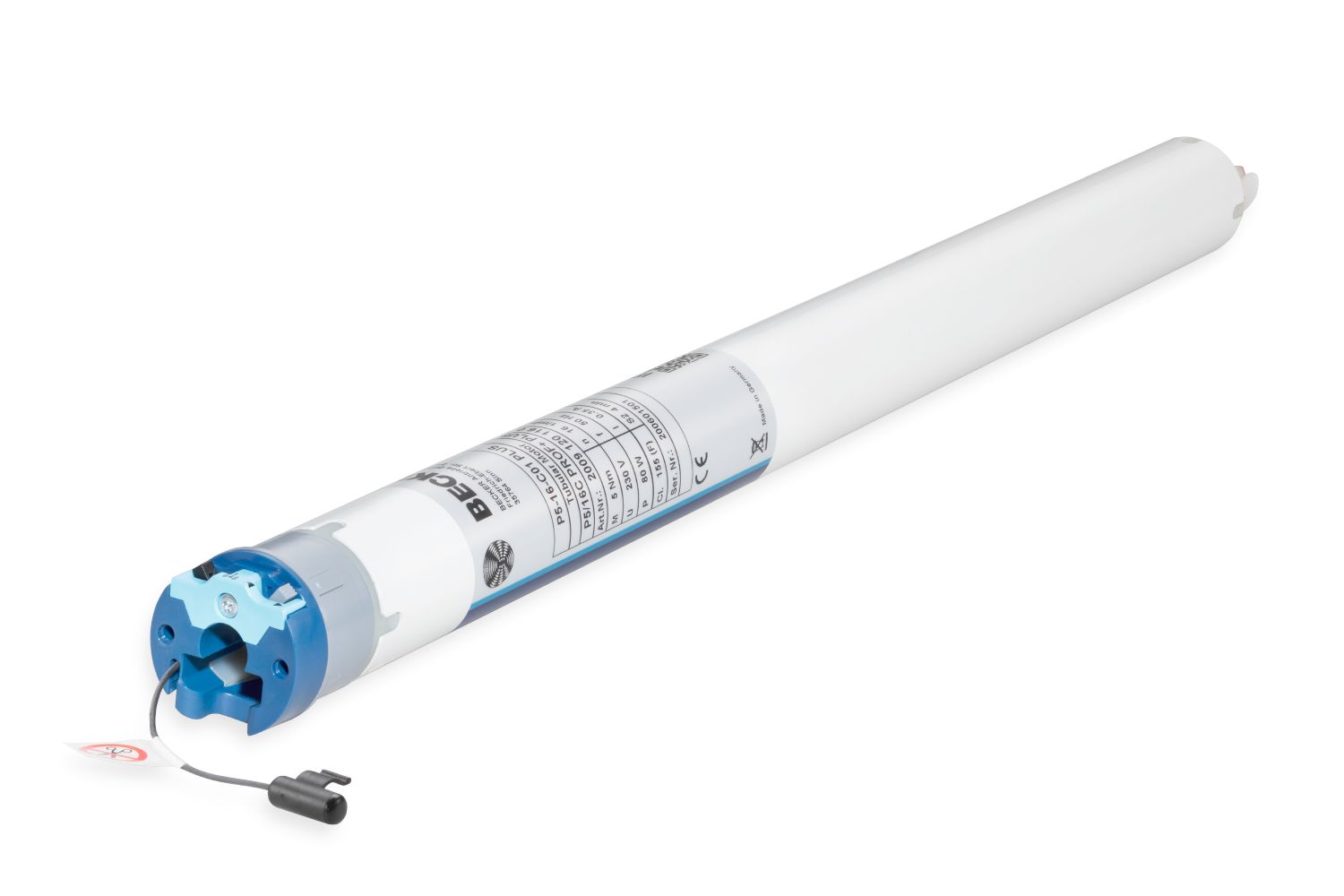

Becker Funk Rollladenantriebe P-C01 PLUS
Die Becker R-C01 Plus Antriebe haben eine elektronische Endabschaltung, einen integrierten bidirektionalen Funkempfänger und sind mit Drehmomenten von 5 und 9 Nm (5 Nm (P5-16-C01 PLUS, 9 Nm P9-16-C01 PLUS) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 45 mm. Diese Antriebe weisen viele Besonderheiten auf wie z.B. Hinderniserkennung, Festfrierschutz, Intelligentes Installationsmanagment usw. Diese Antriebe sind mit fast allen Handsendern der Centronic Baureihe (-II) kompatibel. Eine Kompatibilitätsliste finden Sie HIER. Zur Bedienung dieser Antriebe können kompatible Handsender Centronic und Centronic PLUS gleichzeitig und parallel verwendet werden.
Neu von Becker: Das CentronicPlus Tool
Die Anwendung dieser Software erleichtert die Installation und Analyse von CentronicPLUS Netzwerken. Neben der Einstellung von Endlagen, Zwischenpositionen, das Ein- und Auslernen neuer Geräte gibt es noch viele weitere Funktionen, die über eine intuitive Benutzeroberfläche ausgelöst werden können.
HINWEIS: Zum Betrieb wird ein passender CentronicPLUS USB-Stick benötigt. Wenn Sie schon eine CC41 mit CentronicPLUS Stick besitzen, kann dieser verwendet werden.
|
► Einfachste Inbetriebnahme und Wartung von CentronicPlus-Installationen
► Komfortable Verwaltung von Sonnenschutzfunktionen wie Sensorzuordnungen und zentrale Schwellwertverwaltung
► Drahtloses Softwareupdate von Antrieben, Empfängern und Sensoren
|
► Inbetriebnahme und Konfiguration von CentronicPlus-Geräten ► Intuitive Bedienoberfläche für einfache Handhabung ► Vielfältige Diagnosemöglichkeiten |
Produktmerkmale
► Blockiererkennung: Schaltet bei Hindernissen (z.B. Anfrieren) und Drehmomentanstieg ab
► Zwei Zwischenpositionen programmierbar
► Dynamische Drehmomentanpassung: Der Antrieb passt selbstständig und stetig das nötige Drehmoment an die Anwendung an
► Sensible Hinderniserkennung in AB-Richtung für optimalen Schutz der Anwendung und des Hindernisses
► Sanftanschlag oben: Die Anwendung wird durch sanftes Anschlagen optimal geschont
► Automatische Erhöhung der Anpresskraft bei Verwendung fester Wellenverbinder
► Kompatibel mit Sonne-Wind-Regensensoren für höchste Komfortstufe
► Schwellwerte bequem über Handsender einstellbar
► Made in Germany - für höchste Zuverlässigkeit und Langlebigkeit
► Festfrierschutz oben: Der Antrieb stoppt kurz vor dem Erreichen der oberen Anschlag-Endlage, diese Position wird zyklisch überwacht und korrigiert
► Parallel schaltbar
► Memoryfunktion: Integrierte Zeitschaltuhr via MemoControl Sender aktivierbar
► Steckbare Anschlussleitung, in verschiedenen Längen verfügbar
► Centronic-Funkempfänger integriert: Unidirektional, 868,3 MHz, kompatibel zum Centronic- Steuerungsprogramm
► Fliegengitterschutzfunktion: Erkennt offen stehende Insektenschutztür und vermeidet Beschädigungen am System
► Einzel-, Gruppen- und Zentralsteuerung möglich (auch per Funk)
► Mesh-Technologie sorgt für automatische Vernetzung aller Geräte zu einem leistungsfähigen Netzwerk
► Intelligentes Installationsmanagement ermöglicht schnelle Endlagenkorrekturen während der Installation
► Endlagen-Status-Indikator: Der Antrieb zeigt das Fehlen einer Endlage durch eine kurze Fahrtunterbrechung an
► Drahtloses Softwareupdate möglich
► Automatischer Behanglängenausgleich: Ein Längen des Behangs wird durch den Antrieb automatisch erkannt und korrigiert
► Schalter am Motorkopf zum Ändern der Drehrichtung und zum Aktivieren und Deaktivieren der Lernbereitschaft
► CentronicPlus-Funktransceiver integriert: Bidirektional, 868,3 MHz, der Antrieb meldet Position, Blockierung sowie andere Statusinformationen zurück
► Vor-Ort-Bedienung durch einen bedrahteten 1-fach-Taster möglich
► Endlageneinstellung: Automatische Erkennung bei vorhandenen Anschlägen oder fixe Punkt- Endlagenprogrammierung
► Automatische Endlagenerkennung bei der Verwendung von flexiblen Aufhängefedern oder starren Wellenverbindern
| Endlagen sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei Einstellbar
Typ 2 = obere Endlage / frei Einstellbar | untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar |
|
|
Wichtiger Hinweis Beim Einbau von Motoren mit 35 mm Rohrdurchmesser in eine Rollladenwelle (SW 40) mit 40 mm Schlüsselweite ist darauf zu achten das die Achtkantstahlwelle eine außenliegende Falz hat. Stahlwellen mit innenliegender Falz können die Funktion (z.B. Hinderniserkennung oder Drehmomentabschaltung) beeinträchtigen und den Motor beschädigen. Dies geschieht durch schleifen des Motors an der Falz. Dadurch entstandene Schäden am Motor sind vom Garantieanspruch ausgeschlossen. |
 |
optional wählbare Produkte
 |
|
| Einhängeklammern für Aufhängefedern (3 Stück = 1 VE) | |
| Art. Nr.: 49303003070 |
| Bezeichnung | Drehmoment | Geschwindigkeit | Art. Nr.: | Abmessungen (l1, l2, l3) |
Strom- aufnahme |
Leistungs- aufnahme |
| P5-16-C01 PLUS | 5 Nm | 16 U/min | mit Lasche 20091201160 ohne Lasche 20091201170 |
l1 = 423 mm l2 = 463 mm l3 = 475 mm |
0,36 A | 85 Watt |
| P9-16-C01 PLUS | 9 Nm | 16 U/min | mit Lasche 20091201180 ohne Lasche 20091201190 |
l1 = 453 mm l2 = 493 mm l3 = 505 mm |
0,47 A | 110 Watt |
| Rohrdurchmesser | Endschalterbereich | Stromversorgung | Schutzart | Kabellänge | Abmesssungen |
| C = 35 mm | 64 Umdr. | 230/50 V / Hz | IP44 | steckbar | l4 = 13 mm / l5 = 40 mm |
*Dargestellte Mitnehmerbreite von O-S40 (49302002500) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5
| bei Standardauswahl |
|---|
| 1 x Becker P-C01 PLUS (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 0,5 Meter (steckbar) |
| Motorlager und Adapterset (optional nach Wahl) |
weitere Motorlager für Baureihe P
| ► Typ 1 | ► Typ 2 |
| Wandlager -P/R mit Raste für Mini-Lasche | Markisenhalter P/R Stern 10 inkl. Anschlussteil-P 4K |
 |
 |
| Art. Nr.: 49303003820 / Art. Nr.: 49302002320 | Art. Nr.: 49303000530 | Art. Nr.: 49302001400 |
|

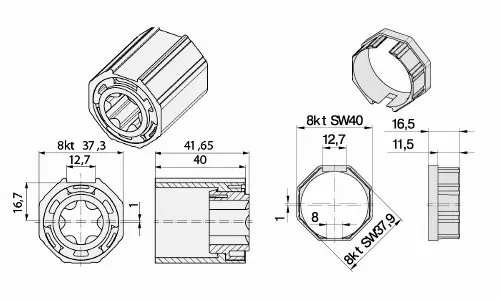

► Typ 1 O-S40 |
|
||
 |
|||
| Art. Nr.: 49302002500 / Art. Nr.: 49303000850 |
- Montage- und Bedienungsanleitung (4.73 MB)
- Becker Monteurhandbuch (2023) :
- Im Monteurhandbuch wird die Inbetriebnahme von Becker-Rohrantrieben für den Rollladen- und Sonnenschutzbereich sowie die Inbetriebnahme einzelner Becker Steuerungen beschrieben.
