Becker Funk-Sonnenschutzantriebe L-C12
Becker Funk-Sonnenschutzantriebe L-C12
Becker Funk-Sonnenschutzantriebe L-C12

Becker Funk-Sonnenschutzantriebe L-C12

3-5 Werktage 3-5 Werktage (Ausland abweichend)
Endabschaltung:
elektronisch
Funksystem:
Centronic
chevron-down
chevron-down
chevron-down
chevron-down
ab 284,44 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung

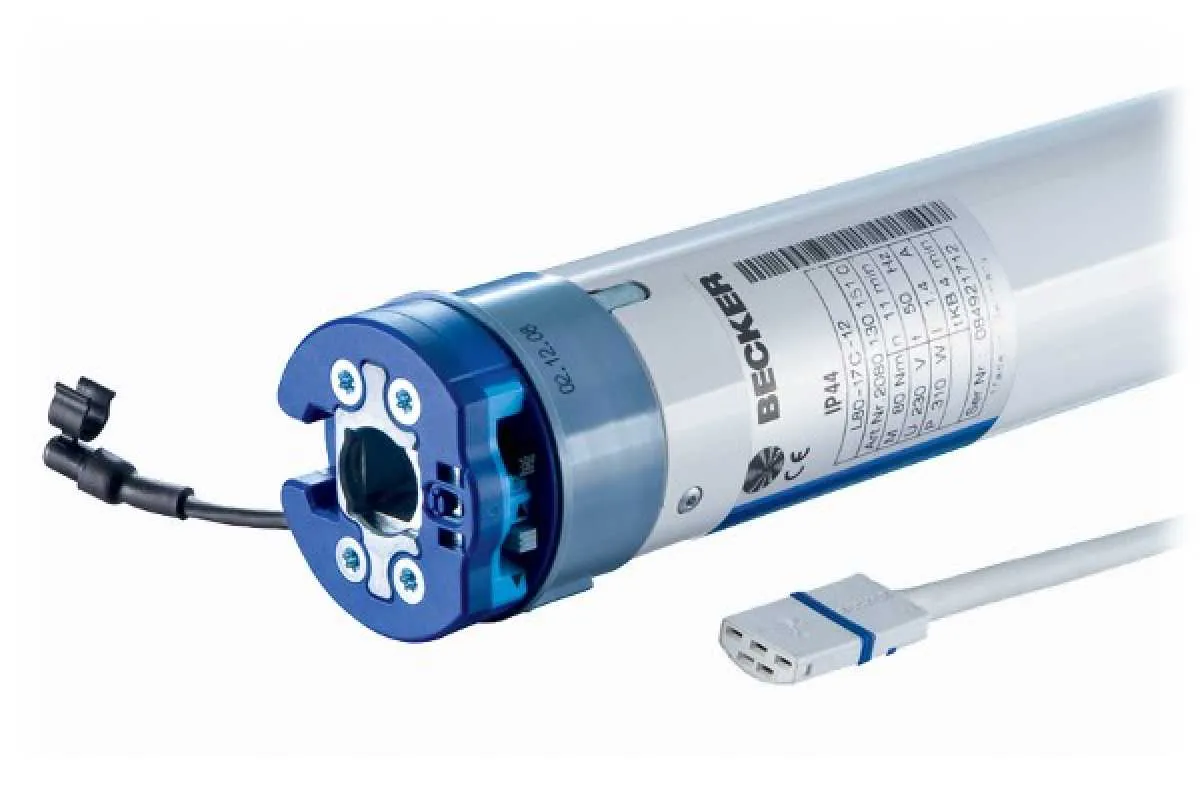

Die Becker L-C12 Universal-Sonnenschutzantriebe mit integriertem Funkempfänger haben eine elektronische Endabschaltung und sind mit Drehmomenten von 50 bis 120 Nm in den Abstufungen 50 Nm (L50-17-C12,) 60 Nm (L60-11-C12), 70 Nm (L70-17-C12), 80 Nm (L80-11-C12) und 120 Nm (L120-11-C12) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 58 mm.

Wir empfehlen den Becker L-C12 PLUS als Nachfolge-/Alternativartikel.


Produktbesonderheiten

 Nachfolgemodelle der L50/17C PSF (PSF+), L60/11C PSF (PSF+), L70/17C PSF (PSF+), L80/11C PSF (PSF+), L120/11C PSF (PSF+)
​ Elektronische Endabschaltung mit integriertem Funkempfänger, kompatibel zum Centronic- Steuerungsprogramm
 Highlight:
Universeller Einsatz in vielen Beschattungssystemen, mit oder ohne Anschlag
 Blockiererkennung in beide Richtungen mit automatischer Reversierung und mehrfacher Testung
 Programmierung von 2 frei wählbaren Zwischenpositionen möglich
 Optional aktivierbar: Tuchstraffungsfunktion
 Tuchentlastung zu-/abschaltbar
 Automatischer Behanglängenausgleich
 Zwischenpositionen können aus beliebiger Lage angefahren werden
 Einzel-, Gruppen- und Zentralsteuerung möglich, mit bis zu 16 Sendern
 Highlight:
Auto-Install-Funktion
 Sanftanschlag oben – Optimale Anpassung der Schließkräfte zur Tuchschonung
 Motorkopf überwickelbar
 Vor-Ort-Bedienung mit herkömmlichem Einfachtaster
Endlagen sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei einstellbar
Typ 2 = obere Endlage / frei einstellbar | untere Endlage / auf Anschlag
Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag
Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar
Technische Daten
 Datenblatt
Motortyp Drehmoment Stromaufnahme Leistungsaufnahme
L50-17-C12 50 Nm 1,40 A 315 Watt
L60-11-C12 60 Nm 1,20 A 265 Watt
L70-17-C12 70 Nm 1,90 A 430 Watt
L80-11-C12 80 Nm 1,40 A 310 Watt
L120-11-C12 120 Nm 1,90 A 435 Watt
Motortyp Geschwindigkeit Art. Nr.: Abmessungen (l1, l2, l3)
L50-17-C12 17 U/min alt. 20501301730
neu. 20501302050		 l1 = 535,5 mm
l2 = 565,5 mm
l3 = 585,5 mm
L60-11-C12 11 U/min
alt. 20601301190
neu. 20601301440
l1 = 515,5 mm
l2 = 545,5 mm
l3 = 565,5 mm
L70-17-C12 17 U/min alt. 20701301160
neu. 20701301290		 l1 = 565,5 mm
l2 = 595,5 mm
l3 = 615,5 mm
L80-11-C12 11 U/min alt. 20801301500
neu. 20801301790		 l1 = 535,5 mm
l2 = 565,5 mm
l3 = 585,5 mm
L120-11-C12 11 U/min alt. 21201301170
neu. 21201301350		 l1 = 565,5 mm
l2 = 595,5 mm
l3 = 615,5 mm
Rohrdurchmesser: | C = 58 mm
Stromversorgung: | 230/50 V Hz
Schutzart: | IP 44
Anschlussleitung: | steckbar
Abmessungen: | l4 = 20 mm / l5 = 30 mm
*Dargestellte Mitnehmerbreite von DW78N (49313003650) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5

Lieferumfang
bei Standardauswahl
1 x Becker L-C12 (Drehmoment nach Wahl)
1 x Anschlusskabel 0,5 Meter (steckbar)
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)


Motorlager
weitere Motorlager für Baureihe L
► Typ 1 ► Typ 2

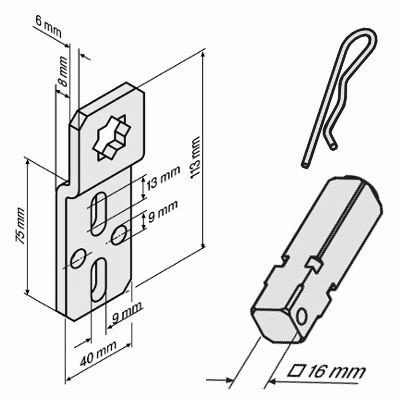

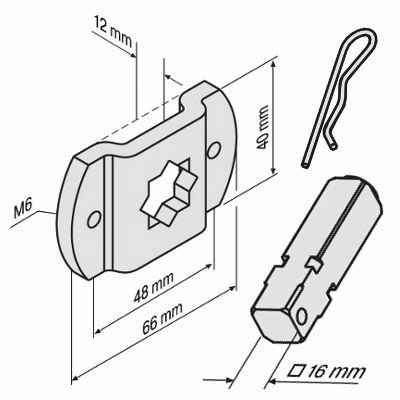

Markisenhalter  inkl. Steckzapfen L2/16 Kastenlager inkl. Steckzapfen L2/16
Art. Nr.: 49313000940 / Art. Nr.: 49312000340 Art. Nr.: 49313000910 | Art. Nr.: 49312000340
Adapterset

► Typ 1
  ZF80 x 1,2 mm (Zurflüh-Feller)

► Typ 2
  DW78N 1,5 mm Mittenversatz

Art. Nr.: 49313001480 / Art. Nr.: 49313001490 Art. Nr.: 49313003650 / Art. Nr.: 49313003570



► Typ 3
  DW78N 4 mm Mittenversatz

► Typ 4
  DW78 x 1 mm

Art. Nr.: 49313000860 / Art. Nr.: 49312307070 Art. Nr.: 49313000790 / Art. Nr.: 49312107071



► Typ 5
  Optinut 81,8

► Typ 6
  DW85N

Art. Nr.: 49313003710 / Art. Nr.: 49313003700 Art. Nr.: 49313000780 / Art. Nr.: 49313002270



► Typ 7
  70 x 1,5 mm

► Typ 8
  70 x 2 mm

Art. Nr.: 49313000840 / Art. Nr.: 49310507074 Art. Nr.: 49313000850 / Art. Nr.: 49310607074



► Typ 9
  83 x 1,5 / 85 x 2,5 mm

► Typ 10
  98 x 2 mm

Art. Nr.: 49313001190  / Art. Nr.: 49313001250 Art. Nr.: 49313001150 / Art. Nr.: 49313001260



► Typ 11
  102 x 2 mm

► Typ 12
  133 x 2 mm

Art. Nr.: 49313001040 / Art. Nr.: 49313000490 Art. Nr.: 49313001200 / Art. Nr.: 49313001270



► Typ 13
  A 128

► Typ 14
  63 x 1,5 mm

Art. Nr.: 49313003020 / Art. Nr.: 49312001040 / Art. Nr.: 49310307074 Art. Nr.: 49313000830
Dokumente
Umstellung L-Antriebe auf innenliegendes Getriebe  (781.3 KB) :
Umstellung der Becker L-Baureihe von einem außenliegendem Getriebe zu einem innenliegenden Getriebe. Technische Details und daraus ergebene Maßänderungen als Download.
Montage- und Betriebsanleitung  (3.68 MB)
