Becker Sonnenschutzantriebe P-M04
Becker Sonnenschutzantriebe P-M04
Becker Sonnenschutzantriebe P-M04

Becker Sonnenschutzantriebe P-M04

3-5 Werktage 3-5 Werktage (Ausland abweichend)
Endabschaltung:
mechanisch einstellbar
chevron-down
chevron-down
chevron-down
chevron-down
ab 108,06 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
VERSANDKOSTENFREI / Deutschland
Beschreibung

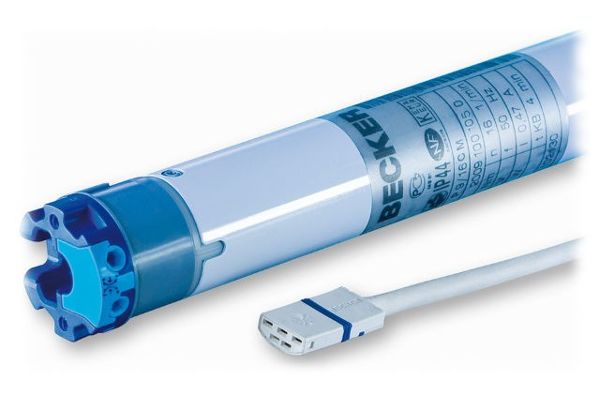

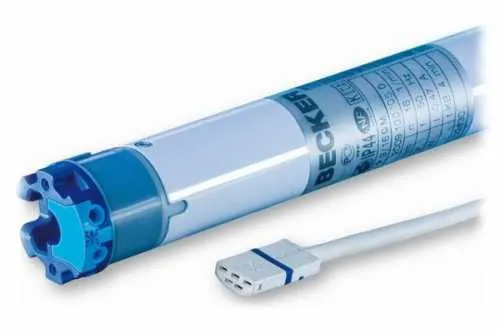

Die Becker P-M04 Antriebe haben eine mechanische Endabschaltung und sind mit Drehmomenten von 5 bis 13 Nm in den Abstufungen 5 Nm (P5-20-M04,), 5 Nm (P5-30-M04), 9 Nm (P9-16-M04) und 13 Nm (P13-9-M04) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 35 mm. Diese Antriebe sind für Recht- und Linkseinbau geeignet und die Endlagen einstellung wird klassisch mit Hilfe eines Einstellstifts vorgenommen.

Produktmerkmale


Mechanische Endabschaltung
Motor gegen Überhitzung geschützt
Für Rechts- und Linkseinbau geeignet

Motorkopf überwickelbar
steckbare Anschlussleitung
Klassische Endlageneinstellung über Einstellhilfe


Produktbesonderheiten

 Nachfolgemodelle der P5/20C M, P5/30C M, P9/16C M, P13/9C M
​ Endlagen über Einstellhilfe einstellbar (im Lieferumfang)
Endlagen mechanisch einstellbar
obere Endlage / frei Einstellbar
untere Endlage / frei Einstellbar




Technische Daten
 Datenblatt
Motortyp Drehmoment Stromaufnahme Leistungsaufnahme
P5-20-M04 5 Nm 0,47 A 115 Watt
P5-30-M04 5 Nm 0,47 A 115 Watt
P9-16-M04 9 Nm 0,47 A 110 Watt
P13-9-M04 13 Nm 0,47 A 115 Watt
Motortyp Geschwindigkeit Art. Nr.: Abmessungen (l1, l2, l3)
P5-20-M04 20 U/min mit Lasche 20091101000
ohne Lasche 20091101010		 l1 = 536 mm
l2 = 553 mm
l3 = 556 mm
P5-30-M04 30 U/min
mit Lasche 20091101020
ohne Lache 20091101030
l1 = 536 mm
l2 = 553 mm
l3 = 556 mm
P9-16-M04 16 U/min mit Lasche 20091101040
ohne Lasche 20091101050		 l1 = 536 mm
l2 = 553 mm
l3 = 556 mm
P13-9-M04 9 U/min mit Lasche 20091101060
ohne Lasche 20091101070		 l1 = 536 mm
l2 = 553 mm
l3 = 556 mm
Rohrdurchmesser: | C = 35 mm Endschalterbereich: 38 U
Stromversorgung: | 230/50 V Hz
Schutzart: | IP 44
Anschlussleitung: | steckbar
Abmessungen: | l4 = 13 mm / l5 = 17 mm
*Dargestellte Mitnehmerbreite von S40 (49303000830) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5

Lieferumfang
bei Standardauswahl
1 x Becker P-M04 (Drehmoment nach Wahl)
1 x Anschlusskabel 0,5 Meter (steckbar)
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)


Motorlager
weitere Motorlager für Baureihe P
► Typ 1 ► Typ 2
Wandlager -P/R mit Raste für Mini-Lasche Markisenhalter P/R Stern 10 inkl. Anschlussteil-P 4K
Art. Nr.: 49303003820 / Art. Nr.: 49302002320 Art. Nr.: 49303000530 | Art. Nr.: 49302001400






Adapterset

► Typ 1
  M40 Drive Wheel

► Typ 2
  50 x 2 / Rolmatic

Art. Nr.: 49303004080 / Art. Nr.: 493030004090 Art. Nr.: 49303001030 / Art. Nr.: 493030001040



► Typ 3
  40 x 1 mm / 42 x 2 mm

► Typ 4
  50 x 1,5 mm

Art. Nr.: 49303000860 / Art. Nr.: 493030000870 Art. Nr.: 49303000490 / Art. Nr.: 493030001020



► Typ 5
  Siral 50

► Typ 6
  50 x 1,5, Gewinde M4, Warema

Art. Nr.: 49303000500 / Art. Nr.: 493030001020 Art. Nr.: 49303004200 / Art. Nr.: 493030001020



Dokumente
Montage- und Bedienungsanleitung  (2.75 MB)
Becker Monteurhandbuch (2023) :
Im Monteurhandbuch wird die Inbetriebnahme von Becker-Rohrantrieben für den Rollladen- und Sonnenschutzbereich sowie die Inbetriebnahme einzelner Becker Steuerungen beschrieben.
Informationen zum Hersteller / Produktsicherheit
Becker-Antriebe GmbH

Friedrich-Ebert-Straße 2-4
35764 Sinn

Telefon: +49 (0) 2772 / 507-0

www.becker-antriebe.com/de
E-Mail: info@becker-antriebe.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
