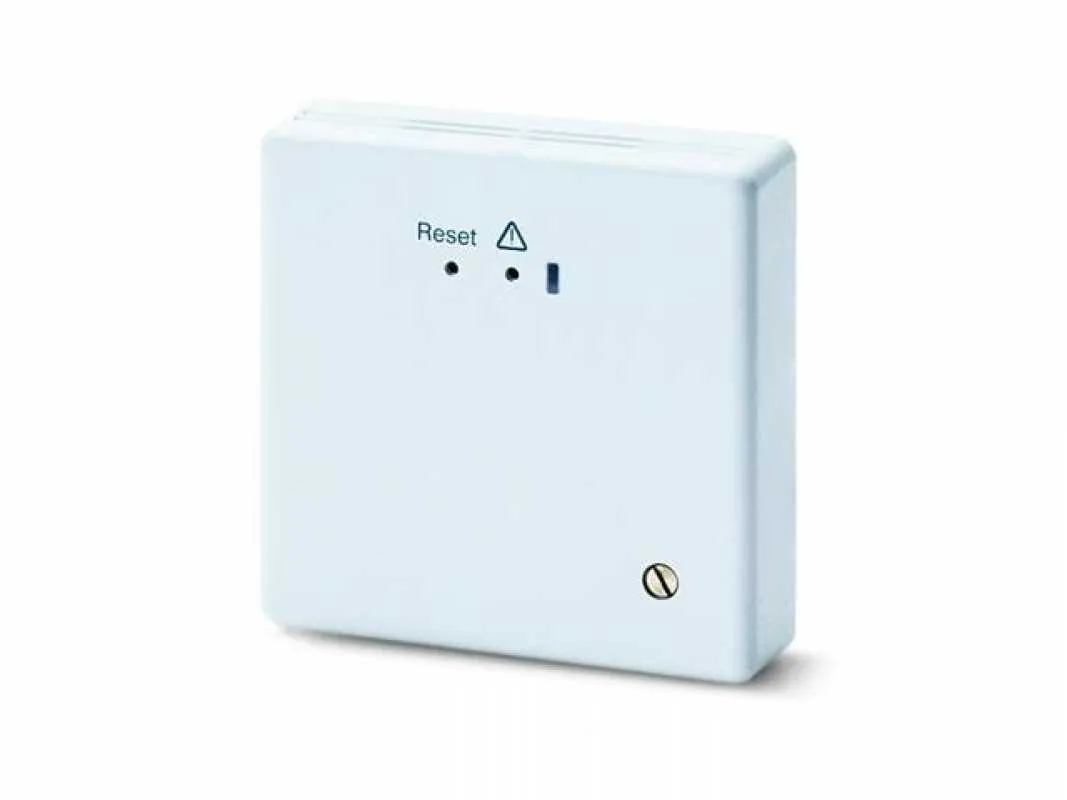

Der Empfänger INSTAT 868-a1 wandelt die Funksignale der Sender z.B. INSTAT 868-r... in Steuersignale für elektrische Verbraucher um. Die Verbraucher werden über ein Relais geschaltet. Der Schaltzustand des Ausgangs wird über die Signallampe angezeigt.Schaltverhalten des Ausganges siehe Installationsanleitung des Senders, Punkt Funktionsbeschreibung.Zum Steuern der elektrischen Verbraucher kann der Ausgang unterschiedlich eingestellt werden.
Produktmerkmale |
Potenzialfreies Schalten von AC 24 ... 250 V Verbrauchern |
Funktionen des Ausgangs (wahlweise)
- Heizen EIN/AUS
- Temperaturabsenkung EIN/AUS z.B. für Kessel oder andere Regler mit Temperaturabsenkung
- Pumpenlogig für bis zu 6 Sender, erweiterbar
- Zeitsteuerung für Einfachsender, Mastert gibt Schaltzeiten vor (Zonenregelung) |
Wirkrichtungsumkehr für
- Anschluss von Stellantrieben "stromlos offen" statt stromlos "geschlossen"
- Sommer-/Winterumschaltung (Kühlen statt Heizen) |
Ventiltest Funktion |
Funktest und Systemdemonstration |
Ein Sender kann mehrere Ampfänger Baugruppen steuern |
Selbstlernende Adresseinstellung durch "Lern-Modus" im Sender |
Ein Taster zur Funktionseinstellung |
Ein Resettaster |
Eine Signallampe der Funkverbindung |
Notbetrieb bei Ausfall der Funkverbindung |
Akustisches Signal bei Störungen (abschaltbar) |
