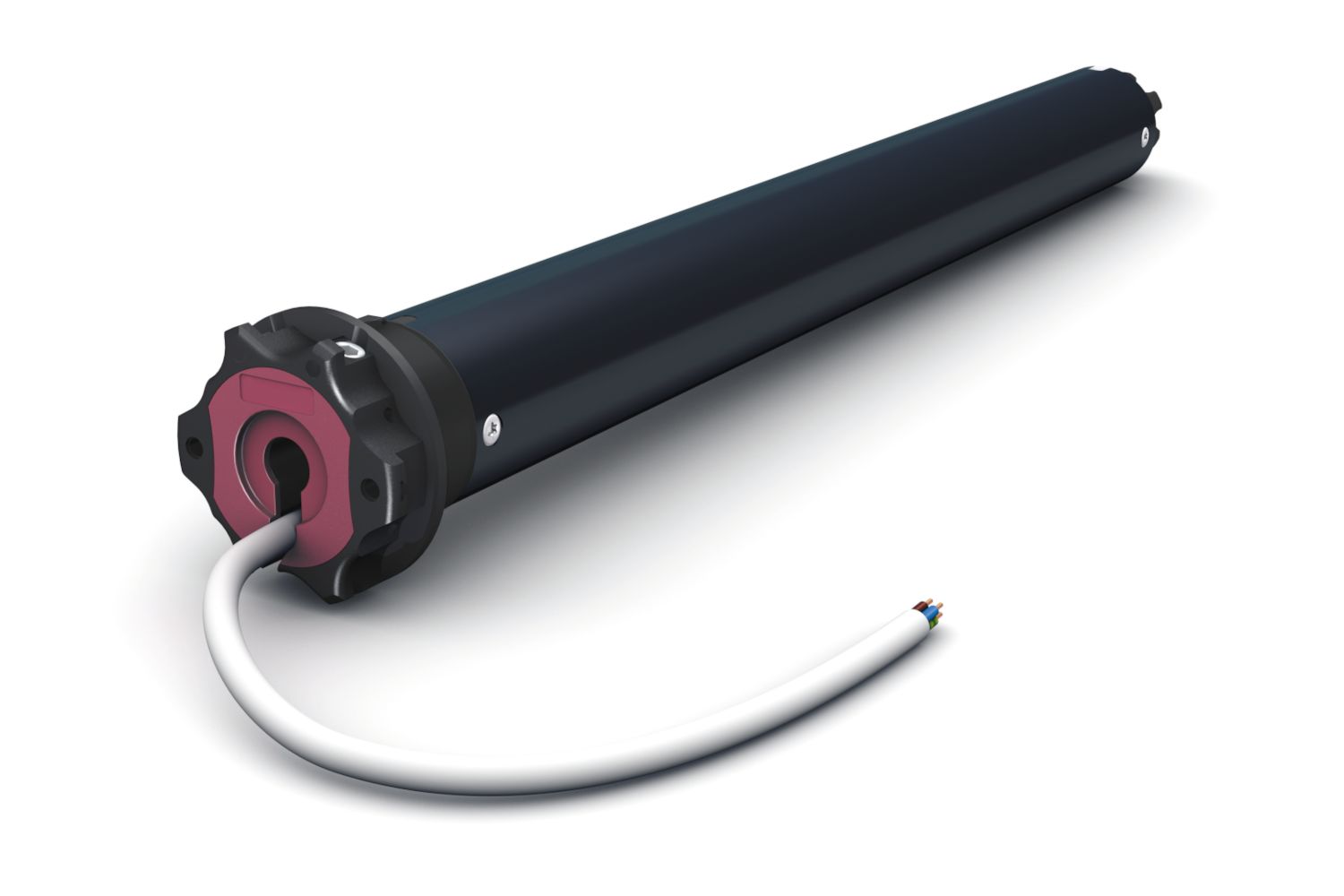

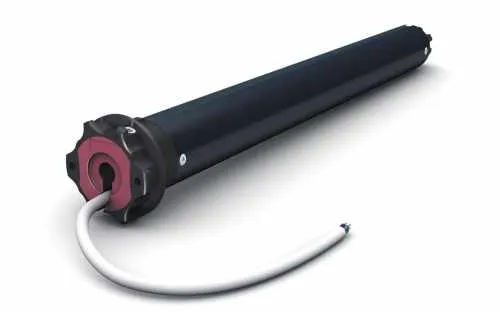

Cherubini | Movi RX 45 Funk-Rollladenmotor
Funk-Motor
Diese Rohrmotoren sind die Nachfolgemodelle der Altron Black Antriebe mit integriertem Funkempfänger. Der neue Motorkopf ist so konzipiert, dass Sie das alte Motorlager weiter verwenden können. Ein Adapterset passend für eine 60 mm 8-kant Welle kann kostenfrei im oberen Konfigurationsbereich als Lieferumfang ausgewählt werden. Einfache Einstellung der Endlagen mit dem im Lieferumfang enthaltenen Einstellstift. Die Antriebe der Baureihe Roll RX Ø45 haben einen Rohrdurchmesser von 45 mm und sind in mit Drehmomenten von 10 Nm bis 50 Nm in den Stufen 10 Nm, 15 Nm, 32 Nm, 40 Nm und 50 Nm erhältlich. Diese Cherubini Antriebe sind als Nachfolger der altron Radio Black (RaBl 08/17, RaBl 15/17, RaBl 25/17, RaBl 30/17, RaBl 35/17,RaBl 45/12) und FAAC TM Motoren geeignet.
Wichtige Hinweise
- Wenn Sie diesen Motor gegen einen defekten altron Black oder FAAC TM Antrieb tauschen, müssen sie ein passendes Adapterset (bestehend aus Adapter und Mitnehmer) für Ihre Rollladenwelle auswählen. Die Adapter und Mitnehmer der altron Black und FAAC TM Motoren können nicht weiterverwendet werden. Das Motorlager kann weiter verwendet werden.
- Die alten Handsender (FAAC TM, altron) sind mit diesen Antrieben nicht kompatibel!
Ein Motorkopf, der in die am meisten verwendeten Motorlager passt
Die Form des Motorkopfes wurde so geändert, dass er in die am bestverkauften Motorlager passt und weiterhin kompatibel mit den altron Motorlagern. Dies ist auch die Form, an die Systemhersteller ihre Produkte angepasst haben. Der Motorkopf ist sternförmig (siehe Abbildung), wobei die Kraftübertragung an zwei Stellen stattfindet. Mittels Schrauben kann der Motor auch direkt mit einem Lochabstand von 48 mm am Produkt befestigt werden.
Produktbesonderheiten
 Integrierter Funkempfänger (433 MHz) kompatibel nur mit FAAC TM2 und Cherubini Funksender |
| Einfache Endlageneinstellung durch Stellschrauben am Motorkopf |
| Endlagen mechanisch einstellbar
obere Endlage / frei einstellbar
untere Endlage / frei einstellbar |
| Motortyp | Geschwindigkeit | Art. Nr.: | Drehmoment | Abmessung (L) | Stromaufnahme | Lstg.: |
| Movi RX Ø45 10/17 | 17 U/min | CMN45101700 | 10 Nm | 646 mm | 0,60 A | 135 Watt |
| Movi RX Ø45 20/17 | 17 U/min | CMN45201700 | 20 Nm | 646 mm | 0,90 A | 200 Watt |
| Movi RX Ø45 30/17 | 17 U/min | CMN45301700 | 30 Nm | 671 mm | 1,10 A | 250 Watt |
| Movi RX Ø45 40/17 | 17 U/min | CMN45401700 | 40 Nm | 671 mm | 1,20 A | 275 Watt |
| Movi RX Ø45 50/12 | 12 U/min | CMN45501200 | 50 Nm | 671 mm | 1,25 A | 275 Watt |
| Endschalterbereich | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
| - | 45 mm | 230/50 V / Hz | IP44 | 2,5 Meter |
|
► Typ 1
|
► Typ 2
|

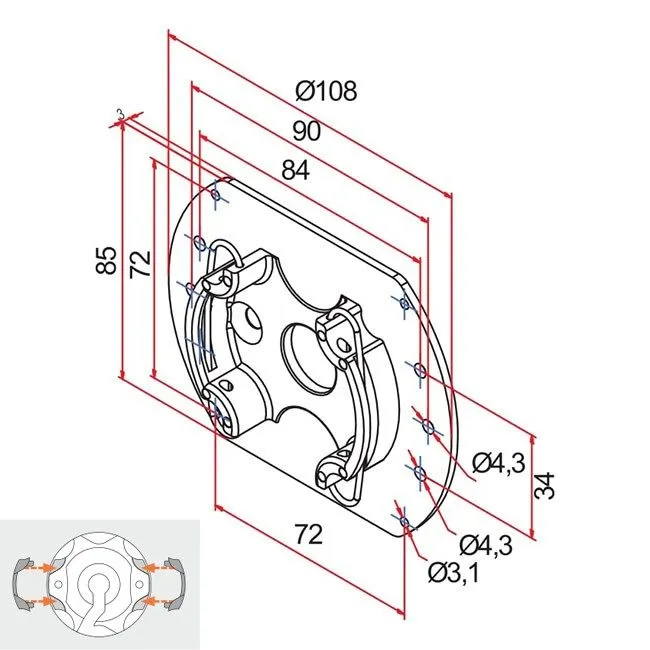

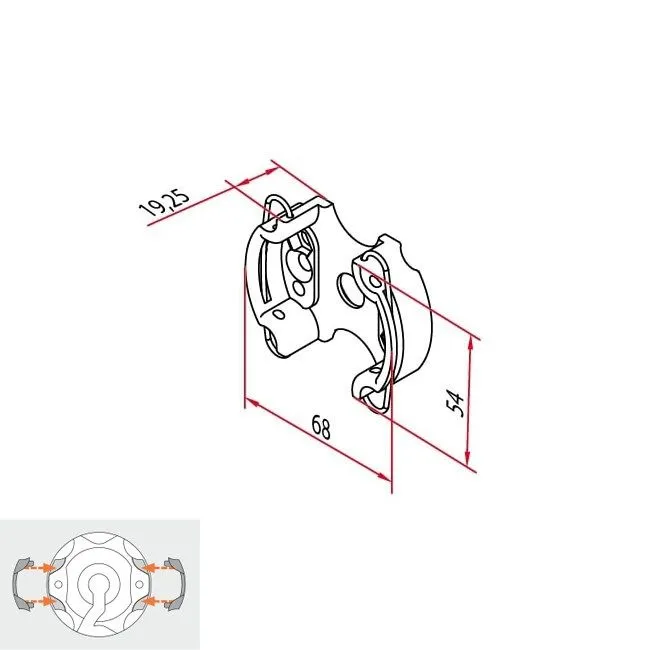

| Schnellanschluss-Motorlager mit C-Federn | Seitenhalterung Inoutic |
 |
 |
| Art. Nr.: A4506_0555 | Art. Nr.: A4506_0618 |
|
|
|
|
► Typ 3
|
|

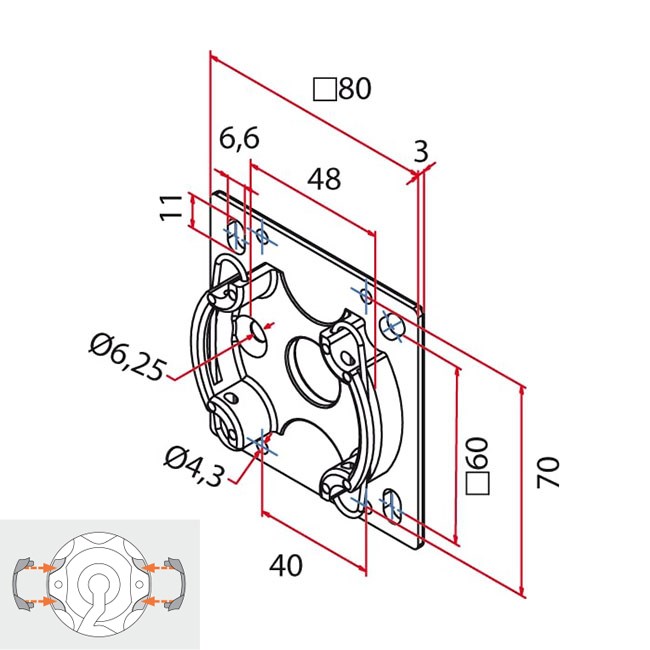

| Motorlager auf Grundplatte 80 x 80 mm | |
 |
|
| Art. Nr.: A4506_0615 |
|
► Typ 1 SW 50 |
► Typ 2 SW 60 |
||
 |
 |
||
| zusätzlich in den Warenkorb |
zusätzlich in den Warenkorb |
||
| Art. Nr.: A4505-0511 | Art. Nr.: A4505-0510 | ||
| ► Typ 3 SW 70 | |||
 |
|||
| zusätzlich in den Warenkorb |
|||
| Art. Nr.: A4505-0502 |
| bei Standardauswahl |
|---|
| 1 x Cherubini Tronic RX Ø45 (Drehmoment nach Wahl) |
| 1 x Einstellwerkzeug für Endlageneinstellung |
| 1 x Anschlusskabel 2,5 Meter |
| Motorlager und Adapterset (optional nach Wahl) |
- Bedienungsanleitung / POP Handsender (995.39 KB)
- Bedienungsanleitung / Motor / Movi RX (1.58 MB)
