Cherubini | Wave Wire 45 elektronischer Markisenmotor
Diese Cherubini Markisenmotoren haben eine elektronische Endlageneinstellung und werden mittels Bedientaster programmiert. Der neue Motorkopf ist so konzipiert, dass Sie das alte Motorlager weiter verwenden können. Die Antriebe der Baureihe Wave Wire Ø45 haben einen Rohrdurchmesser von 45 mm und sind in mit Drehmomenten von 15 Nm bis 50 Nm in den Stufen 15 Nm, 32 Nm, 40 Nm und 50 Nm erhältlich. Diese Cherubini Antriebe sind als Nachfolger der altron Markisenmotoren und FAAC TM2 Motoren geeignet.
Wichtiger Hinweis
- Wenn Sie diesen Motor gegen einen defekten altron Black oder FAAC TM Antrieb tauschen, müssen sie ein passendes Adapterset (bestehend aus Adapter und Mitnehmer) für Ihre Rollladenwelle auswählen. Die Adapter und Mitnehmer der altron Black und FAAC TM Motoren können nicht weiterverwendet werden. Das Motorlager kann weiter verwendet werden.
- Die alten Handsender (FAAC TM, altron) sind mit diesen Antrieben nicht kompatibel!
Ein Motorkopf, der in die am meisten verwendeten Motorlager passt

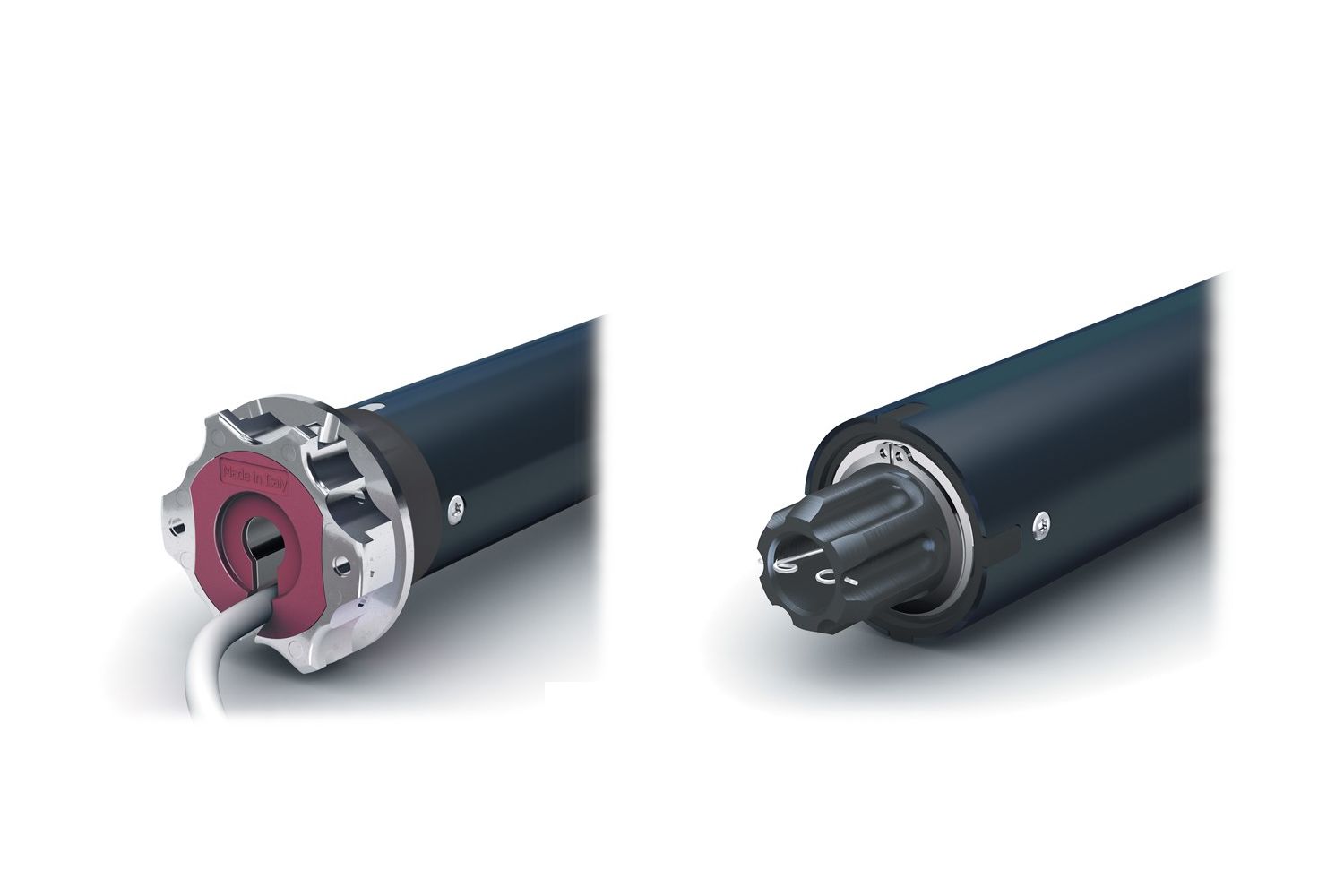

Die Form des Motorkopfes wurde so geändert, dass er in die am bestverkauften Motorlager passt und weiterhin kompatibel mit den altron Motorlagern. Dies ist auch die Form, an die Systemhersteller ihre Produkte angepasst haben. Der Motorkopf ist sternförmig (siehe Abbildung), wobei die Kraftübertragung an zwei Stellen stattfindet. Mittels Schrauben kann der Motor auch direkt mit einem Lochabstand von 48 mm am Produkt befestigt werden.
Funktionen
- Die Funktion »Supersensibilität« der Blockiererkennung im Abwärtslauf, ist mittels Handsender aktivierbar und auf 3 verschiedenen Stufen einstellbar (nur für 15 Nm).
- Bei Kassettenmarkisen kann die obere Endlage automatisch eingestellt werden (ab 32 Nm).
- Bei anderen Arten von Markisen erfolgt die Programmierung beider Endlagendurch eine einfache Tastenfolge direkt am Bedientaster.
- Möglichkeit eines direkten Parallelanschlusses.
- Es ist kein spezielles Einstellkabel erforderlich. Die Einstellung erfolgt mittels Bedientaster.
| Motortyp | Geschwindigkeit | Vorgänger | Art. Nr.: | Drehmoment | Abmessung (L) | Stromaufnahme | Lstg.: |
| Wave Wire Ø 45 15/17 | 17 U/min | CEW45151700 | 15 Nm | 503 mm | 0,80 A | 170 Watt | |
| Wave Wire Ø 45 32/17 | 17 U/min | CEW45321700 | 32 Nm | 543 mm | 1,10 A | 250 Watt | |
| Wave Wire Ø 45 40/17 | 17 U/min | CEW45401700 | 40 Nm | 543 mm | 1,25 A | 275 Watt | |
| Wave Wire Ø 45 50/12 | 12 U/min | CEW45501200 | 50 Nm | 543 mm | 1,25 A | 275 Watt |
| Endschalterbereich | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
| - | 45 mm | 230/50 V / Hz | IP44 | 3 Meter |
| ► Typ 1 |
| Schnellanschluss-Motorlager mit C-Federn |
 |
 |
| Art. Nr.: A4506-0555 |
|
► Typ 1 Rundwelle 60 |
► Typ 2 Rundwelle 70 |
||
 |
 |
||
| Art. Nr.: A4505-0506 | Art. Nr.: A4505-0518 | ||
| ► Typ 3 Nutrohr 78 | ► Typ 4 Nutrohr 85 | ||
 |
 |
||
| Art. Nr.: A4505-0521 | Art. Nr.: A4505-0513 |
| bei Standardauswahl |
|---|
| 1 x Cherubini Markisenmotor Wave Wire Ø45 (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 3 Meter |
| 1 x Bedienungsanleitung |
| Motorlager und Adapterset (optional nach Wahl) |
- Bedienungsanleitung (761.65 KB)
