elero DoorControl

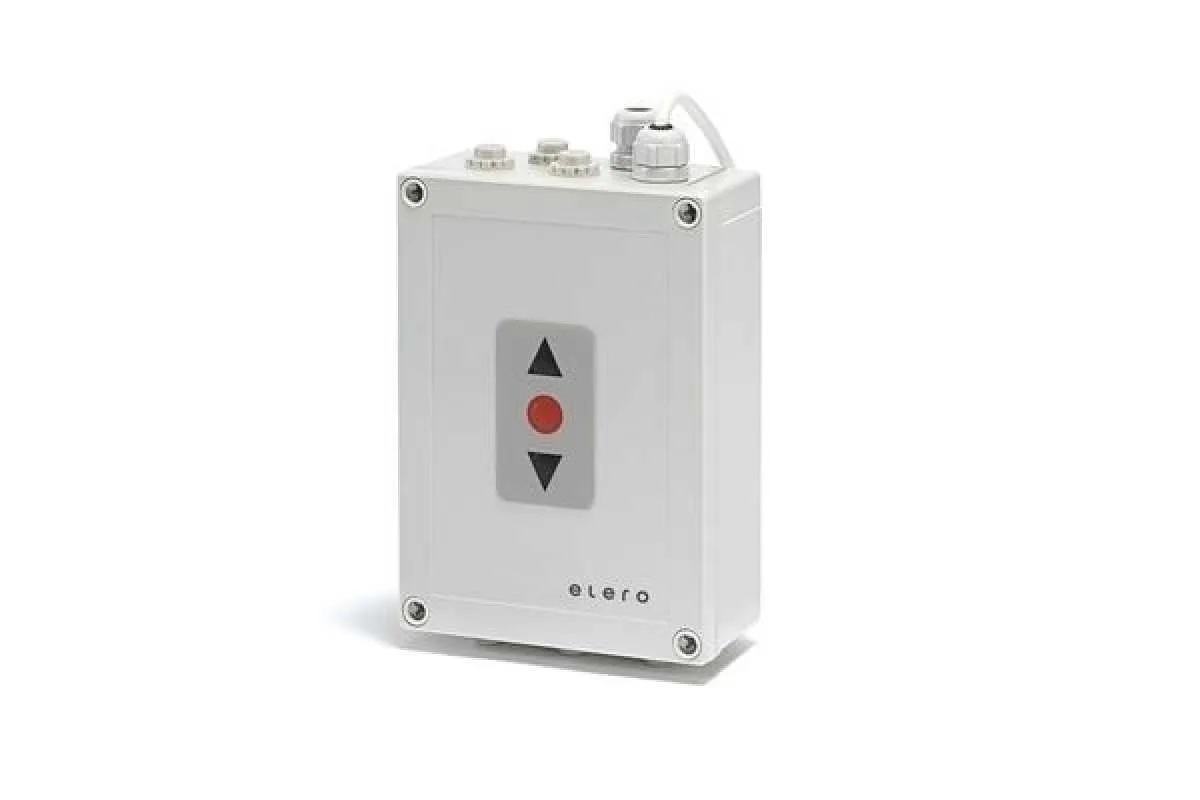

Die komfortable Torsteuerung für Rohrantriebe Typ 9 - 15 W NHK und NMA mit mechanischer Endabschaltung. Die DoorControl ist für den automatischen Betrieb von Toranlagen mit 230 V Wechselstromantrieben konzipiert. Die Steuerung wird mit einem 1,5 m langen Anschlusskabel mit Schutzkontaktstecker und einer im Gehäusedeckel eingebauten Folientastatur (Auf-Stop-Ab) geliefert. Die Schließautomatik, ohne Funkempfänger, ist in der Steuerung integriert. Alle Signaleingänge arbeiten mit 24 V Gleichspannung und sind über Optokoppler galvanisch getrennt. Zur Versorgung von Lichtschranken und Befehls gebern ist ein 24 V DC-Netzteil (max. 150 mA), integriert.
Produktmerkmale auf einen Blick
 Ohne Funkmodul |
| Motorlaufzeitüberwachung einlernbar (Muss bei Betriebsart Selbsthaltung [DIPI] eingelernt werden) |
| Diagnoseanzeige über LED |
| Anschluss einer Schließkantensicherung
» Opto-elektronische Schaltleiste (OSE) von Witt oder Fraba oder einer Widerstandsleiste 8,2 kOhm.
|
| Testung des Signalwege (bei defekter Schließkantensicherung in ZU-Totmannbetrieb) |
| Anschlussmöglichkeit Vorendschalter ZU / Anschlussmöglichkeit Lichtschranke ZU |
| Codiermöglichkeit Totmannbetrieb/Selbsthaltung (DIP 1) |
| Codiermöglichkeit Freifahrt/Reversierung bis Endposition offen bei Ansprechen der Schließkantensicherung (DIP 2) |
| Codiermöglichkeit Lichtsteuerung Impuls/120 Sekunden, Störmeldung oder Ampel grün |
| externe Funksteuerung anschließbar |
| Anschlussmöglichkeit Ampel-Rot
» leuchtet bei einer Torbewegung, blinkt in Zwischenstellungen und blinkt mit erhöhter Frequenz bei Störung (Laufzeit, Schließkante etc.)
|
| Nur bei DoorControl für Rolltore
» Anschlussmöglichkeit Garagenbeleuchtung/Störmeldung oder Ampel grün.
|
Einsatzgebiet
Rolltore
Bedienungsanleitung
| Stromversorgung: | 230 V / 50 Hz |
| Leistungsaufnahme: | max. 6 Watt |
| Sicherung bauseits: | max. 10 A |
| Sicherung intern: | 6,3 A tr. |
| Schaltleistung: | max. 1300 VA |
| Schaltstrom: | max. 6 A |
| Schutzart: | IP 54 |
| Funkmodul: | nicht vorhanden |
| Betriebstemperatur: | -10 bis +50°C |
| TÜF geprüft: | EN 12 453 |
| Artikel-Nummer: | 241800101 |
1 x DoorControl | Art.Nr.: 241800101
Ausführung: 1,5 m Anschluschkabel mit Schukostecker (Steckplatz für Funkmodul)
1 x Bedienungsanleitung
- Bedienungsanleitung (1.54 MB)
