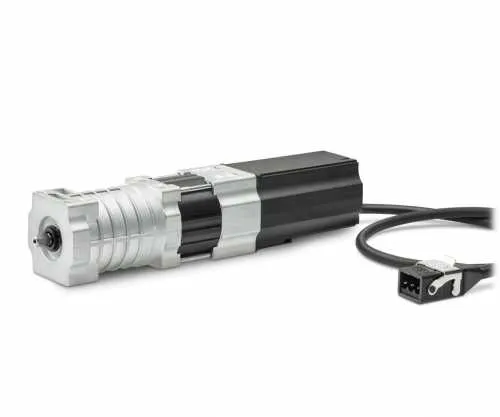

elero Jalousieantrieb JA 04/50 Comfort
elero Jalousieantrieb JA 04/50 Comfort
elero Jalousieantrieb JA 04/50 Comfort

elero Jalousieantrieb JA 04/50 Comfort

Art.Nr.:
352450001
7-14 Werktage 7-14 Werktage (Ausland abweichend)
chevron-down
chevron-down
chevron-down
chevron-down
chevron-down
279,22 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung
Der Jalousieantrieb JA 04/50 Comfort für Jalousien und Rafftores ist dank elektronischer Endabschaltung einfach zu installieren. Außerdem ist er mit Stillstandserkennung und Bandlängenausgleich ausgestattet. Ein weiterer Vorteil ist die leise Endlagenanfahrt ohne Klackgeräusche.

Endabschaltung

Elektronische Endschalter (Die Endlagen sind oben und unten frei einstellbar)

Geräuschlose Softbremse

Durch die geräuschlose Soft-Bremse entfällt das lästige Klack-Geräusch was insbesondere für den Innenbereich und bei häufiger Verstellung durch Gebäudeautomatisierungssysteme ein wesentlicher Vorteil ist.

Besonderheiten der elektronischen Antriebe

Bandlängenausgleich / Stillstandserkennung / Langsamfahrt während der Lamellenwendung und vor den Endlagen / Überwachter Pilz-Auflaufschalter

Wichtiger Hinweise zur Montage

Der Antrieb ist werksseitig für Rechtseinbau vorbereitet, dabei ist die untere Endlage voreingestellt. Rechtseinbau bezeichnet die Sicht von Gebäude außen nach innen, Kabelauslass und Stirnseite mit Kennzeichnung (Fahrrichtungssymbol) befinden sich rechts.

Wichtiger Hinweis zur Endlageneinstellung

Bei Erstinbetriebnahme ist der Antrieb in der unteren Endlage und befindet sich im Einstellmodus. Die obere Endlage kann ohne Montagekabel eingestellt werden. Soll die obere oder die untere Endlage neu eingestellt werden musst der Antrieb in den Einstellmodus gebracht werden. Das ist durch ein gleichzeitiges drücken der AUF und AB Taste auf dem Montagekabel möglich. Die genauen Anweisungen finden sie in der Bedienungsanleitung.

Technische Daten
Motortyp Drehmoment Stromaufnahme Leistungsaufnahme
JA 04/50 Comfort 4 Nm 0,68 A 156 Watt
Motortyp Geschwindigkeit Art. Nr.: Gesamtlänge (b)
JA 04/50 Comfort 50 U/min 352250001 258 mm
Stromversorgung: 230/50 V Hz Betriebsdauer: 4 Minuten
Schutzart: IP 54 Endschalterbereich: 100 Umdrehungen
Anschlusskabel: 0,8 Meter (mit Hirschmann) Abtreib: beidseitig

Kupplungen
► Typ 1 ► Typ 2
6-kant 11,0 mm, mit M5 Gewinde 4-kant 7,0 mm, kurz, mit M5 Gewinde
Art. Nr.: 265140002 Art. Nr.: 265220002

► Typ 3 ► Typ 4
4-kant 10,00 mm, lang, mit M5 Gewinde 4-kant 12,0 mm, lang, mit M5 Gewinde
Art. Nr.: 265131002 Art. Nr.: 265041002

► Typ 5 ► Typ 6
Nutrohr 14,0 mm, lang, mit M5 Gewinde 6-kant 9,0 mm, mit M5 Gewinde
Art. Nr.: 265001002 Art. Nr.: 265121001

► Typ 7 ► Typ 8
6-kant 13,0 mm, mit M5 Gewinde 4-kant 6,0 mm, mit Bohrung 3,3
Art. Nr.: 265061001 Art. Nr.: 265170001

► Typ 9 ► Typ 10
6-kant 6,0 mm, mit Bohrung 3,3 mm 6-kant 8,0 mm, mit Bohrung 3,3 mm
Art. Nr.: 163003501 Art. Nr.: 163001301



► Typ 11 ► Typ 12
6-kant 9,0 mm 4-kant 8,0 mm, mit Bohrung 3,3 mm
Art. Nr.: 163001401 Art. Nr.: 163001001



► Typ 13 ► Typ 14
Nutrohr Ø 12,0 mm, mit Bohrung 3,3 6-kant 7,0 mm, kurz, mit Bohrung 3,3
Art. Nr.: 163001501 Art. Nr.: 163001202



Zubehör

Bei Auswahl von Zubehör wird die Anzahl je Antrieb mitgeliefert.

►  Abgeschrägter Auflaufpilz

►  Pilzverlängerung

Nur zu Verwenden mit 1 x Pilzverlängerung 10 mm
Art. Nr.: 167014701 Art. Nr.: 161014502


►  Hirschmann Kupplung

►  Jalousieklemmset 68 x 66 mm

►  Jalousieklemmset 58 x 56 mm
  für Kopfleiste 68 x 66 mm
Achshöhe 35,0 mm, schwarz		 für Kopfleiste 58 x 56 mm
Achshöhe 29,0 mm, grau
Art. Nr.: 137015301 Art. Nr.: 266110001 Art. Nr.: 266120001
Lieferumfang
bei Standardauswahl
1 x elero JA 04/50 Comfort (Drehmoment 4 Nm)
1 x Anschlusskabel 0,8 Meter (mit Hirschmann STAS3)
2 x Dämpfer
2 x Spannbügel
1 x Auflaufpilz(grün)
1 x Bedienungsanleitung
Kupplungen und Zubehör (optional nach Wahl)
Dokumente
Betriebs- und Montageanleitung  (1.11 MB)
Informationen zum Hersteller / Produktsicherheit
elero GmbH
Antriebstechnik
Maybachstr. 30

73278 Schlierbach
Deutschland

Tel. +49 7021 9539-0

www.elero.de
E-Mail: info.elero@niceforyou.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
