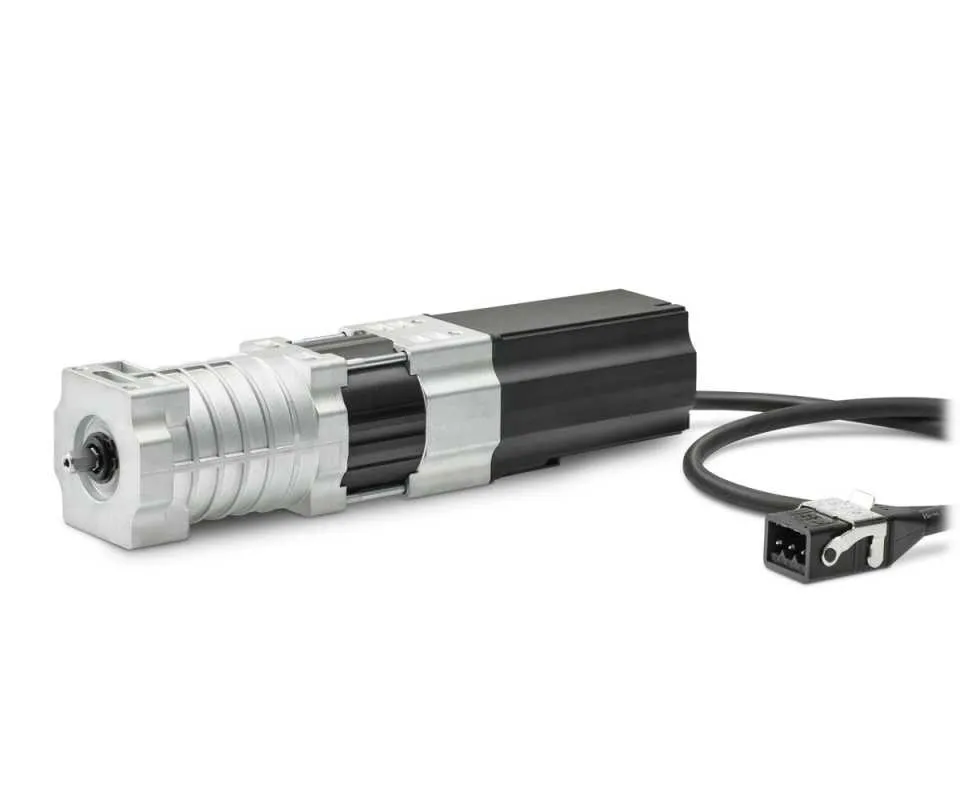

elero Jalousieantrieb JA 06 Comfort SMI
Der JA Comfort SMI ist ein rückmeldefähiger Jalousieantrieb mit elektronischer Endabschaltung und integrierter SMI-Schnittstelle. Der Antrieb kann mit Steuerungen oder über entsprechende Aktoren mit einem BUS-System (z. B. KNX, LON) kommunizieren.
Endabschaltung
Elektronische Endschalter (Die Endlagen sind oben und unten frei einstellbar)Geräuschlose Softbremse
Durch die geräuschlose und verschleißfreie Soft-Bremse entfällt das lästige Klack-Geräusch was insbesondere für den Innenbereich und bei häufiger Verstellung durch Gebäudeautomatisierungssysteme ein wesentlicher Vorteil ist.Besonderheiten der elektronischen SMI Antriebe
- Bandlängenausgleich / Stillstandserkennung / Langsamfahrt während der Lamellenwendung und vor den Endlagen / Überwachter Pilz-Auflaufschalter / Geräuschlose Softbremse
- SMI-Schnittstelle integriert / Betrieb, Parametrierung, Diagnose und Update über SMI-Schnittstelle / SMI 3.0 Standard vorbereitet /
- Die elero SMI Antriebe verfügen an der Anschlussleitung über abziehbare ID Aufkleber. Die aufgedruckte SMI Key ID-Nummer dient zur eindeutigen Identifikation des Motors im Bussystem.
- Die Aufkleber und/oder die Anschlussleitung dürfen nicht vertauscht werden. Mittels der Aufkleber können Sie den Einbauort für die spätere Busintegration jedes Motors notieren.
- Stand-by Leistung < 0,3 W
Wichtiger Hinweise zur Montage
Der Antrieb ist ausschließlich für Rechtseinbau vorgesehen, wobei die untere Endlage voreingestellt ist. Rechtseinbau bezeichnet die Sicht von Gebäude außen nach innen, Kabelauslass und Stirnseite mit Kennzeichnung (Fahrrichtungssymbol) befinden sich rechts.Wichtiger Hinweis zur Endlageneinstellung
Bei Erstinbetriebnahme ist der Antrieb in der unteren Endlage und befindet sich im Einstellmodus. Die obere Endlage kann ohne Montagekabel eingestellt werden. Soll die obere oder die untere Endlage neu eingestellt werden musst der Antrieb in den Einstellmodus gebracht werden. Das ist durch ein gleichzeitiges drücken der AUF und AB Taste auf dem Montagekabel (Art.Nr.: 232540001) möglich. Die genauen Anweisungen finden sie in der Bedienungsanleitung.elero GmbH
Antriebstechnik
Maybachstr. 30
73278 Schlierbach
Deutschland
Tel. +49 7021 9539-0
www.elero.de
E-Mail: info.elero@niceforyou.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| JA 06 Comfort SMI | 6 Nm | 0,50 A | 115 Watt |
| Motortyp | Geschwindigkeit | Art. Nr.: | Gesamtlänge (b) |
| JA 06 Comfort SMI | 26 U/min | 353570001 | 243 mm |
| Stromversorgung: | 230/50 V Hz | Betriebsdauer: | 5 Minuten |
| Schutzart: | IP 54 | Endschalterbereich: | 100 Umdrehungen |
| Anschlusskabel: | 0,8 Meter (mit Hirschmann STAS4)) | Abtreib: | beidseitig |
| ► Typ 1 | ► Typ 2 |
| 6-kant 11,0 mm, mit M5 Gewinde | 4-kant 7,0 mm, kurz, mit M5 Gewinde |
 |
 |
| Art. Nr.: 265140002 | Art. Nr.: 265220002 |
| ► Typ 3 | ► Typ 4 |
| 4-kant 10,00 mm, lang, mit M5 Gewinde | 4-kant 12,0 mm, lang, mit M5 Gewinde |
 |
 |
| Art. Nr.: 265131002 | Art. Nr.: 265041002 |
| ► Typ 5 | ► Typ 6 |
| Nutrohr 14,0 mm, lang, mit M5 Gewinde | 6-kant 9,0 mm, mit M5 Gewinde |
 |
 |
| Art. Nr.: 265001002 | Art. Nr.: 265121001 |
| ► Typ 7 | ► Typ 8 |
| 6-kant 13,0 mm, mit M5 Gewinde | 4-kant 6,0 mm, mit Bohrung 3,3 |
 |
 |
| Art. Nr.: 265061001 | Art. Nr.: 265170001 |
| ► Typ 9 | ► Typ 10 |
| 6-kant 6,0 mm, mit Bohrung 3,3 mm | 6-kant 8,0 mm, mit Bohrung 3,3 mm |
 |
 |
| Art. Nr.: 163003501 | Art. Nr.: 163001301 |
| ► Typ 11 | ► Typ 12 |
| 6-kant 9,0 mm | 4-kant 8,0 mm, mit Bohrung 3,3 mm |
 |
 |
| Art. Nr.: 163001401 | Art. Nr.: 163001001 |
| ► Typ 13 | ► Typ 14 |
| Nutrohr Ø 12,0 mm, mit Bohrung 3,3 | 6-kant 7,0 mm, kurz, mit Bohrung 3,3 |
 |
 |
| Art. Nr.: 163001501 | Art. Nr.: 163001202 |
Bei Auswahl von Zubehör wird die Anzahl je Antrieb mitgeliefert.
|
► Abgeschrägter Auflaufpilz |
► Pilzverlängerung |
||
 |
 |
||
| Nur zu Verwenden mit 1 x Pilzverlängerung | 10 mm | ||
| Art. Nr.: 167014701 | Art. Nr.: 161014502 |
|
► Hirschmann Kupplung |
► Jalousieklemmset 68 x 66 mm |
► Jalousieklemmset 58 x 56 mm | ||
 |
 |
 |
||
| für Kopfleiste 68 x 66 mm Achshöhe 35,0 mm, schwarz |
für Kopfleiste 58 x 56 mm Achshöhe 29,0 mm, grau |
|||
| Art. Nr.: 137049801 | Art. Nr.: 266110001 | Art. Nr.: 266120001 | ||
| bei Standardauswahl |
|---|
| 1 x elero JA 06 Comfort SMI (Drehmoment 6 Nm) |
| 1 x Anschlusskabel 0,8 Meter (mit Hirschmann STAS4) |
| 1 x Auflaufpilz JA Comfort 18 mm |
| 2 x Dämpfer JA 2 x 32 mit Fixiernoppen (10 x 170 x 2 mm) |
| 2 x Dämpfer JA 2 x 22 mit Fixiernoppen (10 x 170 x 2 mm) |
| 2 x Spannbügen Draht, innenspannend für 57 x 51 mm Kopfkanal |
| 1 x Bedienungsanleitung |
| Kupplungen und Zubehör (optional nach Wahl) |
- Betriebs- und Montageanleitung (1.55 MB)
