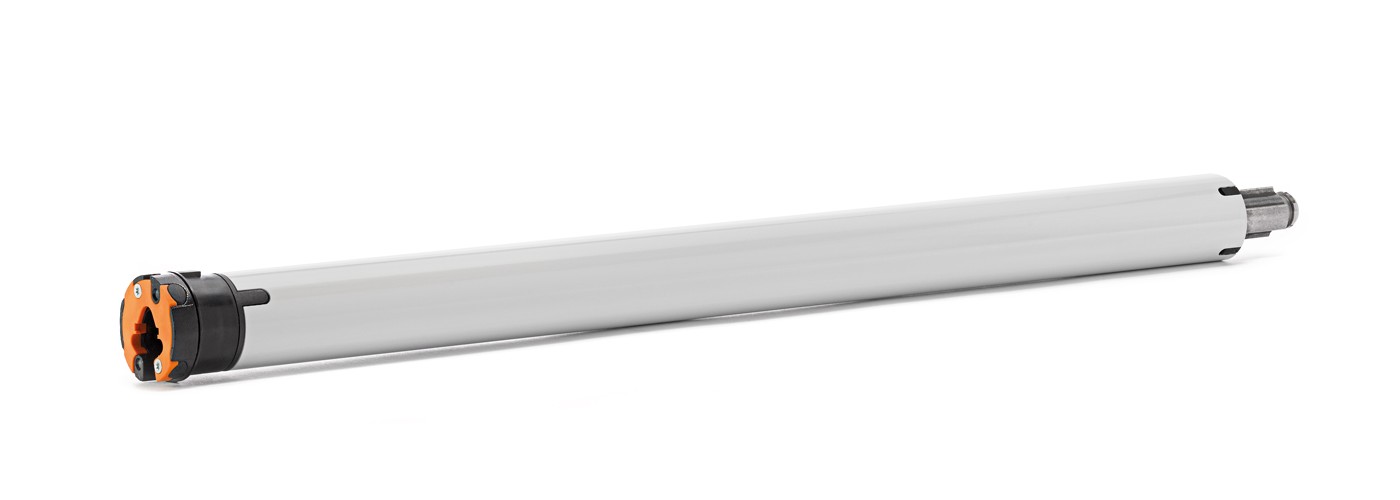

elero RolTop/D+ S Rohrantrieb
Die Plug & Play Motoren (D+) mit selbstlernenden Endlagen brauchen zur Endlageneinstellung kein Montagekabel. Bei baulichen Veränderungen z. B. einer höheren Fensterbank werden die Endlagen automatisch korrigiert. Da diese Motoren über Drehmoment abschalten, sind feste Wellenanbindungen und Anschläge oben und unten zwingend erforderlich. Die Baugröße S ist verfügbar mit Drehmomenten von bis zu 12 Nm, in Abstufungen von 5 Nm, 8 Nm und 12 Nm. Die Standarddrehzahl der RevoLine S-Antriebe beträgt 17 Upm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Die Antriebe haben bis 8 Nm eine geräuschlose Softbremse.
Antriebsmerkmale
|
Kabelgebundene Antriebs- und Steuerungslösungen zur Automatisierung von Rollläden- und Sonnenschutzanlagen. |
Antriebe mit Softbremse stoppen die Fahrt des Behanges vollkommen geräuschlos ohne lästiges Klacken. |
|
Die Endlagen werden bei den ersten Fahrten selbstständig eingelernt. Dafür sind starre Wellenverbinder notwendig. |
Langsamfahrt mit reduzierter Drehzahl vor den Endlagen und Zwischenpositionen. |
|
Antriebe erkennen, wenn der Behang festgefroren oder blockiert ist und stoppen automatisch. |
Antriebe stoppen und fahren wieder ein Stück in Gegenrichtung, wenn der Behang auf ein Hindernis trifft. |
|
Motorisierte Rollläden und mechanische Hochschiebesicherungen halten Einbruchsversuchen länger stand. |
Intelligente Antriebe gleichen ein über die Zeit verändertes Wickelverhalten des Behangs automatisch aus. |
Verdrahtet
Softbremse ¹
Plug&Play
Softstopp ²
Blockiererkennung
Intelligenter Behangschutz
Hochschiebesicherung
Endlagenanpassung
Produktbesonderheiten
 Plug & Play Antrieb, Endlageneinstellung nicht notwendig, selbstlernend |
|
| geräuschlose Softbremse (bis 8 Nm) |
|
| Intelligente Kraftmessung |
|
| Behangschutz auf/ab und Freifahrt |
|
| Parallelschaltung möglich |
|
| Endlageneinstellung
Plug & Play Antrieb, Endlageneinstellung nicht notwendig, selbstlernend
Diese Motoren können nur in Verbindung mit starren Wellenverbindern eingesetzt werden und es muss ein oberer und unterer Anschlag vorhanden sein. |
|
| Wichtige Hinweise
Beim Einbau dieser Motoren in eine Rollladenwelle mit 40 mm Schlüsselweite ist darauf zu achten, dass die Achtkantstahlwelle eine außenliegende Falz hat. Stahlwellen mit innenliegender Falz können die Funktion des Behangschutzes beeinträchtigen oder den Motor beschädigen. Dies geschieht durch schleifen des Motors an der Falz. Dadurch entstandene Schäden am Motor sind vom Garantieanspruch ausgeschlossen.
|
 |
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| RolTop/D+ S5 | 5 Nm | 0,55 A | 130 Watt |
| RolTop/D+ S8 | 8 Nm | 0,73 A | 168 Watt |
| RolTop/D+ S12 | 12 Nm | 0,73 A | 168 Watt |
|
|
|
|
|
| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (C / D) |
| RolTop/D+ S5 | 17 U/min | 302370001 | 534 / 517,5 mm |
| RolTop/D+ S8 | 17 U/min | 302570001 | 534 / 517,5 mm |
| RolTop/D+ S12 | 17 U/min | 308170001 | 534 / 517,5 mm |
|
|
|
|
|
| Rohrdurchmesser: | | 35 mm | ||
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | 2 Meter |
|
| ► Typ 1 | ► Typ 2 |

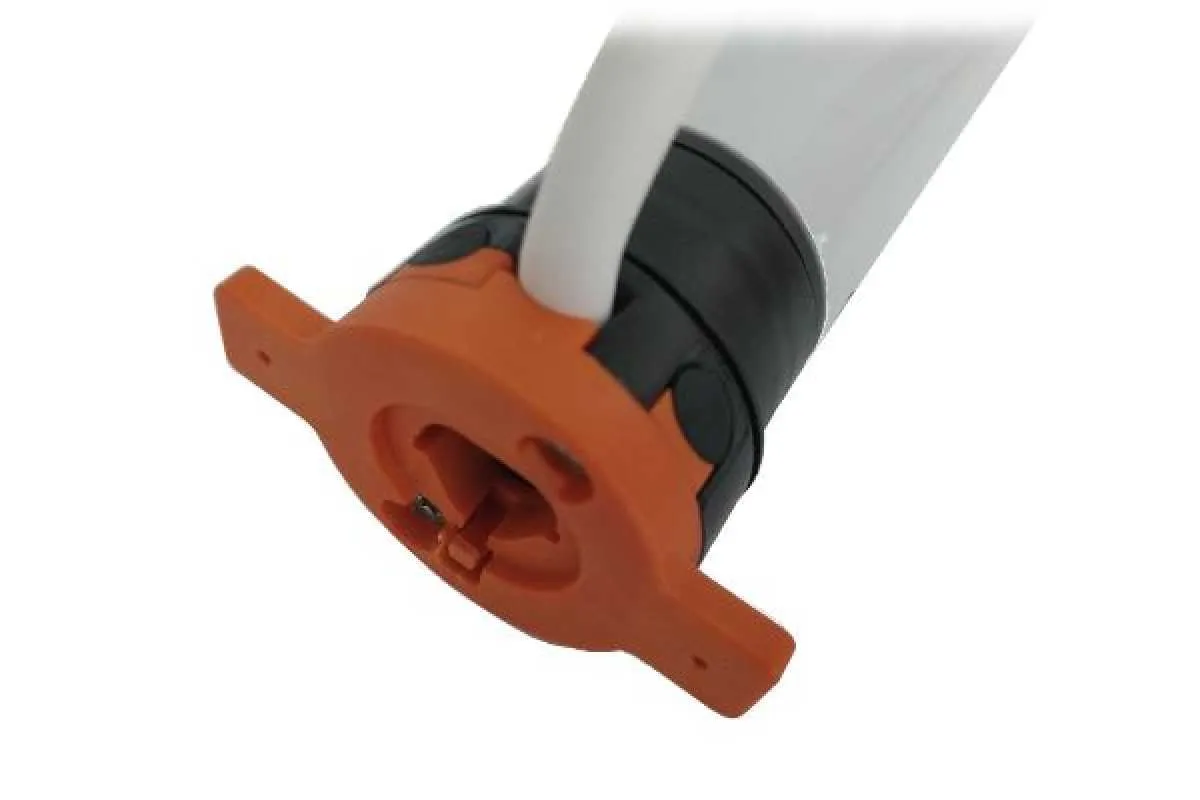

| Teilkreis 48 und 60 mm, inkl. Zwischenplatte | Teilkreis 48 und 60 mm mit Langloch, inkl. Zwischenplatte |
 |
 |
| Art. Nr.: 231080001 | Art. Nr.: 990007401 | Art. Nr.: 233220001| Art. Nr.: 990007401 |
| ► Typ 3 | ► Typ 4 |
| Motorlager (Thyssen, Schüco, Brügmann) inkl. Zwischenplatte |
Adapter 10 x 10 mm (vierkant) (Wenn Motorlager bauseits schon vorhanden) |
 |
 |
| Art. Nr.: 232770001| Art. Nr.: 990007401 | Art. Nr.: 220400001 |
|
► Typ 1 SW 40 |
|
||
 |
|||
| Art. Nr.: 220100001 |
| bei Standardauswahl |
|---|
| 1 x elero RolTop/D+ S (Drehmoment nach Wahl) |
| Anschlusskabel, Motorlager und Adapterset (optional nach Wahl) |
- Betriebs- und Montageanleitung (1.46 MB)
