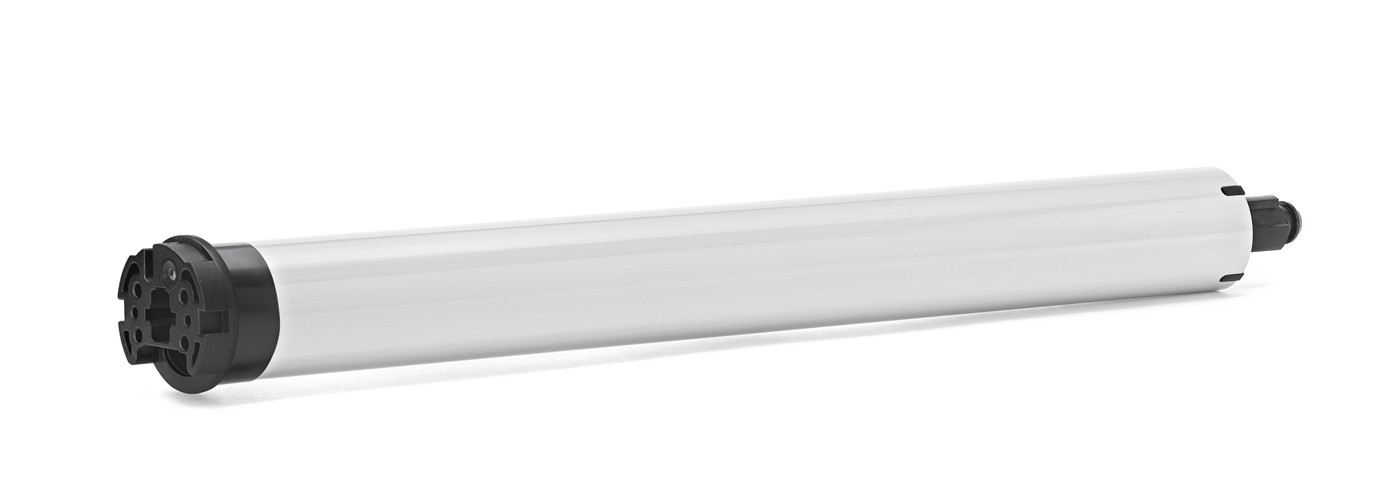

elero RolTop M RH Rohrantrieb
elero RolTop M RH Rohrantrieb
- Beschreibung
- Technische Daten
- Motorlager
- Adapterset
- Lieferumfang
- Dokumente
- Informationen zum Hersteller

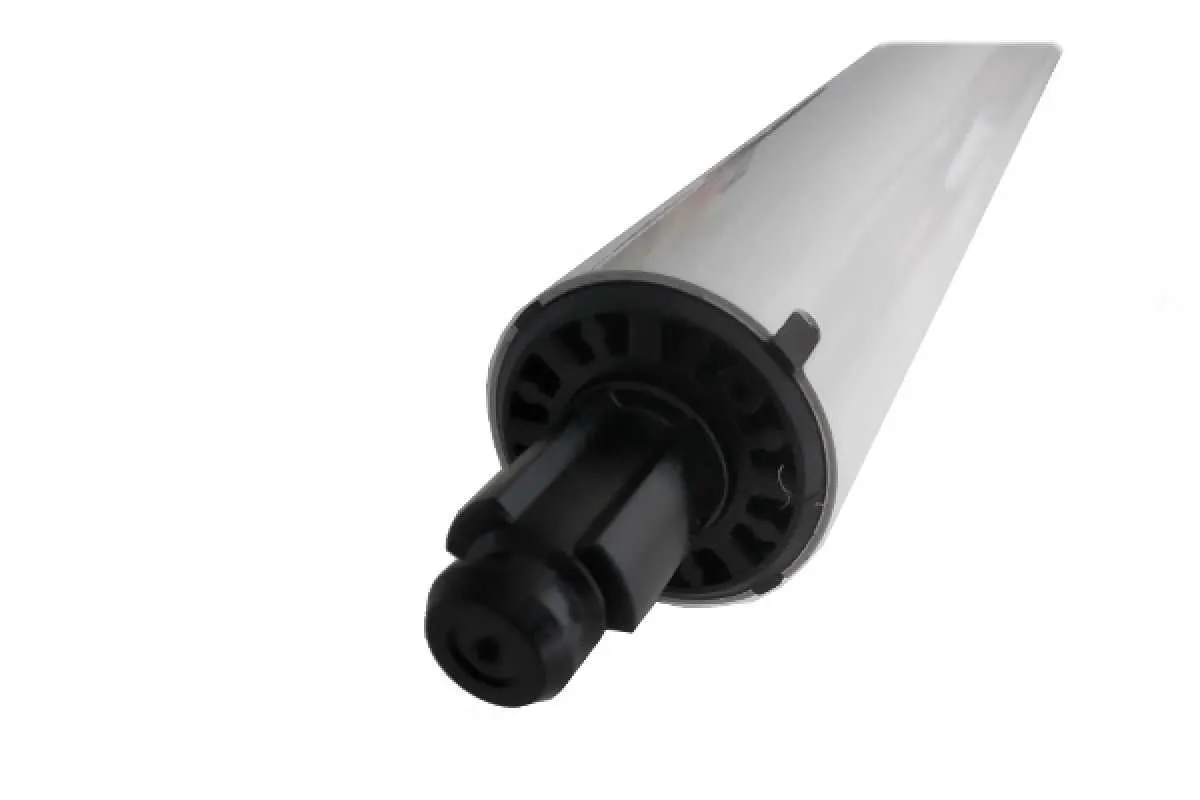

Der RolTop M RH ist verfügbar mit Drehmomenten von bis zu 30 Nm, in Abstufungen von 10 Nm, 20 Nm und 30 Nm. Die Standarddrehzahl der RevoLine M-Antriebe beträgt 14 Upm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Bei allen RevoLine-Antrieben mit mechatronischer Endschaltereinheit können die Endlagen per Montagekabel eingestellt werden. Für einen schonenden Betrieb sorgen Behangschutz und intelligente Kraftmessung. Die Antriebe haben bis 20 Nm eine geräuschlose Softbremse. Wenn eine Endlage auf Anschlag eingelernt wurde, kann zusätzlich eine Entlastung für den Behang freigeschaltet werden. Diese Motoren sind geeignet für bestimmte Rollläden der Firma Roma. Bei diesen Rollläden wird der Motorkopf vom Rollladenpanzer überwickelt.
Antriebsmerkmale
Verdrahtet Kabelgebundene Antriebs- und Steuerungslösungen zur Automatisierung von Rollläden- und Sonnenschutzanlagen. |
Softbremse ¹ Antriebe mit Softbremse stoppen die Fahrt des Behanges vollkommen geräuschlos ohne lästiges Klacken. |
Endlagenanpassung Intelligente Antriebe gleichen ein über die Zeit verändertes Wickelverhalten des Behangs automatisch aus. |
Softstopp ² Langsamfahrt mit reduzierter Drehzahl vor den Endlagen und Zwischenpositionen. |
Blockiererkennung Antriebe erkennen, wenn der Behang festgefroren oder blockiert ist und stoppen automatisch. |
Intelligenter Behangschutz Antriebe stoppen und fahren wieder ein Stück in Gegenrichtung, wenn der Behang auf ein Hindernis trifft. |
RH-Kopf (Rundkopf) Rohrantrieb mit überwickelbaren Motorkopf. Sehr geringes Abzugsmaß. |
|
Produktbesonderheiten
Endlagen über normalen Rollladenschalter* oder Montagekabel einstellbar
* Zum löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.
|
geräuschlose Softbremse (bis 20 Nm) |
Intelligente Kraftmessung |
Behangschutz auf/ab und Freifahrt |
Parallelschaltung möglich |
Entlastungsfunktion (Endlageneinstellung auf Anschlag) |
Endlagen, sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei einstellbar
Typ 2 = obere Endlage / frei einstellbar | untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar |
Endlageneinstellung
Bei Betrieb mit automatischer Endlage unten (auf Anschlag): feste Wellenverbinder notwendig
Bei Betrieb mit automatischer Endlage oben (auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig |
Schrauben für die direkte Befestigung am RH-Kopf
RolTop M10 RH |
10 Nm |
14 U/Min Geschwindigkeit |

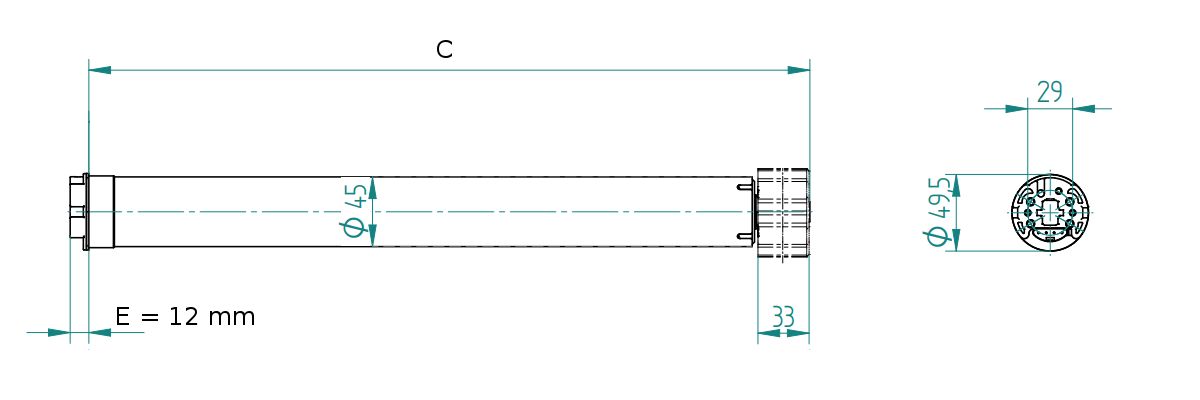

466 mm Abmessungen (C) |
0,60 A Stromaufnahme |
140 Watt Leistungsaufnahme |
||
RolTop M20 RH |
20 Nm Drehmoment |
14 U/Min Geschwindigkeit |
526 mm Abmessungen (C) |
0,90 A Stromaufnahme |
200 Watt Leistungsaufnahme |
||
RolTop M30 RH |
30 Nm Drehmoment |
14 U/Min Geschwindigkeit |
516 mm Abmessungen (C) |
0,90 A Stromaufnahme |
200 Watt Leistungsaufnahme |
Enschalterbereich |
45 mm Rohrdurchmesser |
230/50 V Hz Stromversorgung |
IP44 Schutzart |
steckbar Kabellänge |
► Typ 1 | ► Typ 2 |

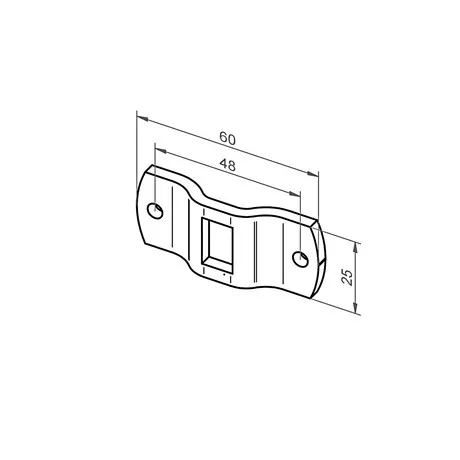

Wandanker rastbar / inkl. Bolzen | Wandanker/ inkl. Bolzen |
Art. Nr.: 239860001 | Art. Nr.: 233747901 | Art. Nr.: 133000801 | Art. Nr.: 233747901 |
► Typ 3 | ► Typ 4 |

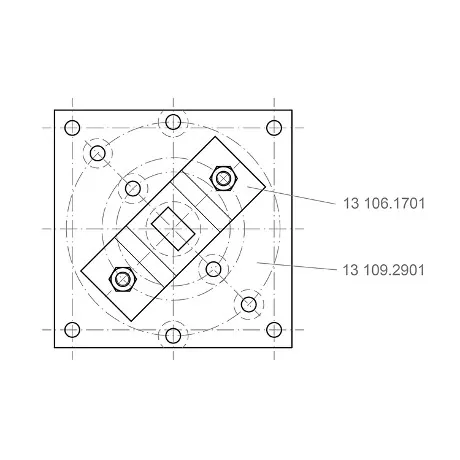

Montageplatte mit Lager/ inkl. Bolzen | Grundplatte mit Lager/ inkl. Bolzen |
Art. Nr.: 232760001 | Art. Nr.: 233747901 | Art. Nr.: 238320001 | Art. Nr.: 233747901 |
Schrauben für die direkte Befestigung am RH-Kopf
► SW 50 |
► SW 60 |
► SW 70 | ||
Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 |
bei Standardauswahl |
---|
1 x elero RolTop M RH Rund-Kopf (Drehmoment nach Wahl) |
Anschlusskabel, Motorlager und Adapterset (optional nach Wahl) |
- Betriebs- und Montageanleitung (1.69 MB)
