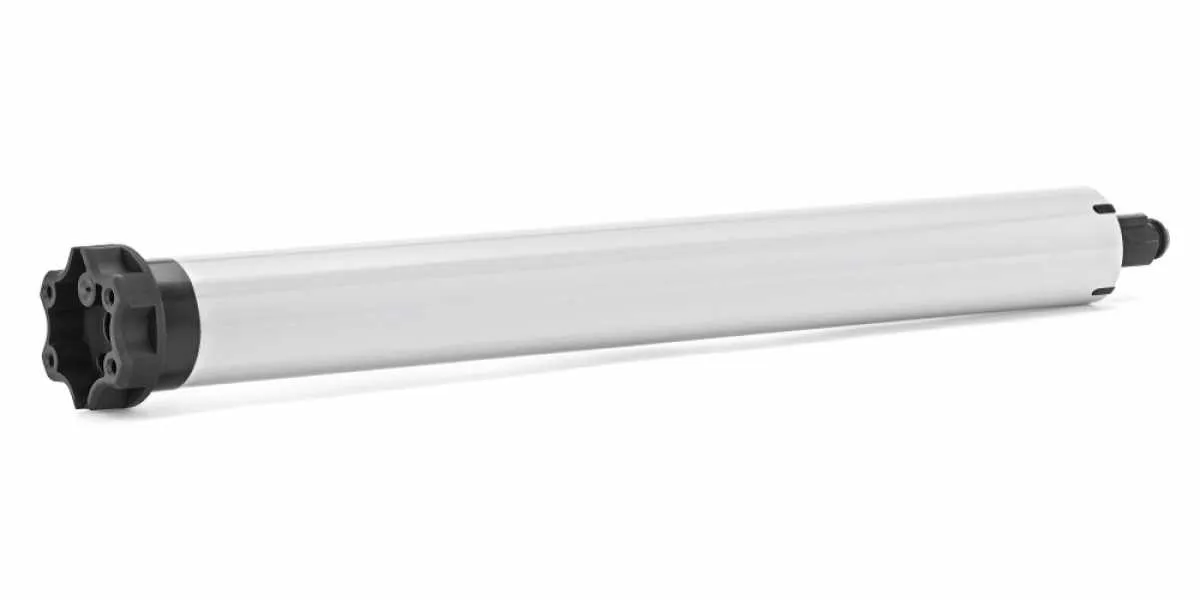

elero RolTop M10-K SH Kurzantrieb
Rohrantrieb mit Stern-Motorkopf in kurzer Bauform für besonders schmale Fenster.
Wichtig:
Diese SH Antriebe haben einen speziellen Stern-Motorkopf und passen in gängige Sternkopf Motorlager (z.B. Somfy).
Antriebsmerkmale
|
Kabelgebundene Antriebs- und Steuerungslösungen zur Automatisierung von Rollläden- und Sonnenschutzanlagen. |
Antriebe mit Softbremse stoppen die Fahrt des Behanges vollkommen geräuschlos ohne lästiges Klacken. |
|
Intelligente Antriebe gleichen ein über die Zeit verändertes Wickelverhalten des Behangs automatisch aus. |
Langsamfahrt mit reduzierter Drehzahl vor den Endlagen und Zwischenpositionen. |
|
Antriebe erkennen, wenn der Behang festgefroren oder blockiert ist und stoppen automatisch. |
Antriebe stoppen und fahren wieder ein Stück in Gegenrichtung, wenn der Behang auf ein Hindernis trifft. |
|
Rohrantrieb mit Stern-Motorkopf. Passend für gängige Stern-Motorlager (z.B. Somfy) |
Verdrahtet
Softbremse ¹
Endlagenanpassung
Softstopp ²
Blockiererkennung
Intelligenter Behangschutz
SH-Kopf (Sternkopf)
Produktbesonderheiten
 Endlagen über normalen Rollladenschalter* oder Montagekabel einstellbar
* Zum löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.
|
| geräuschlose Softbremse (bis 20 Nm) |
| Intelligente Kraftmessung |
| Behangschutz auf/ab und Freifahrt |
| Parallelschaltung möglich |
| Entlastungsfunktion (Endlageneinstellung auf Anschlag) |
| Endlagen sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei Einstellbar
Typ 2 = obere Endlage / frei Einstellbar | untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar |
| Endlageneinstellung
Bei Betrieb mit automatischer Endlage unten (Auf Anschlag): feste Wellenverbinder notwendig
Bei Betrieb mit automatischer Endlage oben (Auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig |
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| RolTop M10-K SH | 10 Nm | 0,60 A | 140 Watt |
|
|
|
|
|
| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (C / D) |
| RolTop M10-K SH | 14 U/min | 391110002 | 391 / 374 mm |
|
|
|
|
|
| Rohrdurchmesser: | | 45 mm | ||
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | 2 Meter |
|
Bedienungsanleitung| ► Typ 1 | ► Typ 2 |
| Mit Sicherungsklammer (kl. Öse) Teilkreis 48 mm | mit Sichherungsklammer (gr. Öse) |
 |
 |
| Art. Nr.: 230031701 | Art. Nr.: 230031801/131234501 |
|
► SW 50 |
► SW 60 |
► SW 70 | ||
 |
 |
 |
||
| Art. Nr.: 230120001 | Art. Nr.: 233790001 | Art. Nr.: 230110001 | ||
| bei Standardauswahl |
|---|
| 1 x elero RolTop M SH (Drehmoment nach Wahl) |
| Anschlusskabel, Motorlager und Adapterset (optional nach Wahl) |
- Betriebs- und Montageanleitung (1.69 MB)
