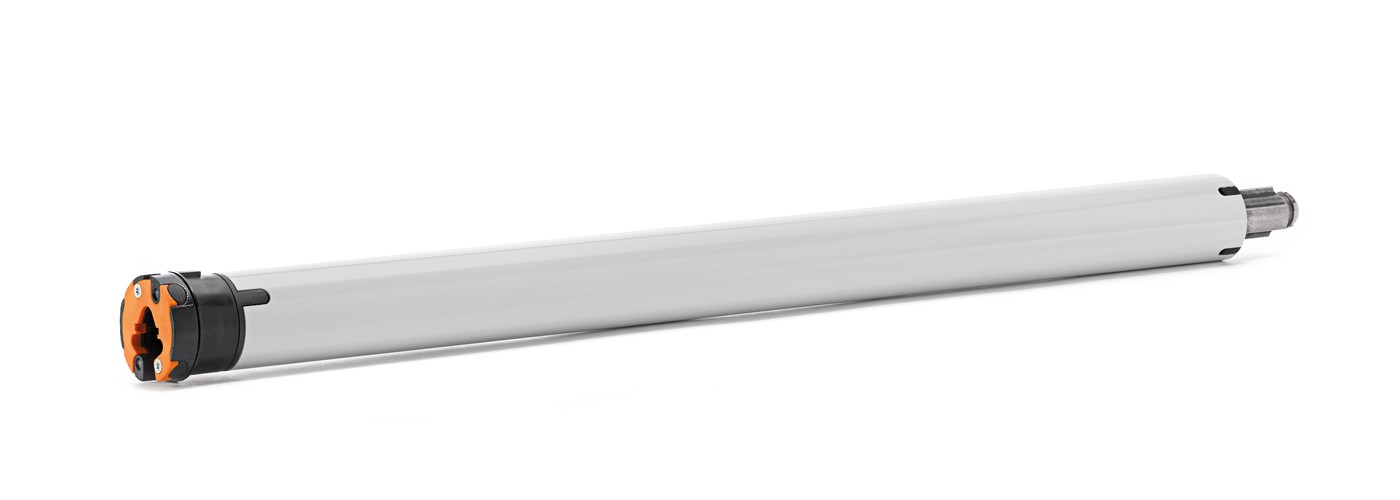

elero RolTop S Rohrantrieb
Mit der Entwicklung der S-Antriebe für die Baureihe RolTop hat elero das Sortiment für Rollläden deutlich verbessert. Die kabelgebundenen Antriebe haben einen Durchmesser von 35 mm, in Drehmomenten von 3 bis 12 Nm sowie Drehzahlen bis 17 Upm. Die Inbetriebnahme erfolgt einfach und schnell per Handkabel.
Die Standarddrehzahl der RevoLine S-Antriebe beträgt 17 Upm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Die Antriebsversion mit mechatronischem Endschalter sind für Rollläden und textilen Sonnenschutz konzipiert.
Die Standarddrehzahl der RevoLine S-Antriebe beträgt 17 Upm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Die Antriebsversion mit mechatronischem Endschalter sind für Rollläden und textilen Sonnenschutz konzipiert.
Antriebsmerkmale
|
Kabelgebundene Antriebs- und Steuerungslösungen zur Automatisierung von Rollläden- und Sonnenschutzanlagen. |
Antriebe mit Softbremse stoppen die Fahrt des Behanges vollkommen geräuschlos ohne lästiges Klacken. |
|
Intelligente Antriebe gleichen ein über die Zeit verändertes Wickelverhalten des Behangs automatisch aus. |
Langsamfahrt mit reduzierter Drehzahl vor den Endlagen und Zwischenpositionen. |
|
Antriebe erkennen, wenn der Behang festgefroren oder blockiert ist und stoppen automatisch. |
Antriebe stoppen und fahren wieder ein Stück in Gegenrichtung, wenn der Behang auf ein Hindernis trifft. |
Verdrahtet
Softbremse
Endlagenanpassung
Softstopp
Blockiererkennung
Intelligenter Behangschutz
Produktbesonderheiten
► Endlagen über normalen Rollladenschalter* oder Montagekabel einstellbar
* Zum löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.
► geräuschlose Softbremse (bis 8 Nm)► Intelligente Kraftmessung
► Behangschutz auf/ab und Freifahrt
► Parallelschaltung möglich
► Entlastungsfunktion (Endlageneinstellung auf Anschlag)
Endlagen sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei Einstellbar
Typ 2 = obere Endlage / frei Einstellbar | untere Endlage / auf Anschlag
Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag
Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar
Endlageneinstellung
Typ 2 = obere Endlage / frei Einstellbar | untere Endlage / auf Anschlag
Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag
Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar
Bei Betrieb mit automatischer Endlage unten (Auf Anschlag): feste Wellenverbinder notwendig
Bei Betrieb mit automatischer Endlage oben (Auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig
Bei Betrieb mit automatischer Endlage oben (Auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig
| Wichtiger Hinweis
Beim Einbau dieser Motoren in eine Rollladenwelle mit 40 mm Schlüsselweite ist darauf zu achten das die Achtkantstahlwelle eine außenliegende Falz hat. Stahlwellen mit innenliegender Falz können die Funktion des Behangschutzes beeinträchtigen oder den Motor beschädigen. Dies geschieht durch schleifen des Motors an der Falz. Dadurch entstandene Schäden am Motor sind vom Garantieanspruch ausgeschlossen.
|
 |
optional wählbare Produkte
Einhängeklammern für Aufhängefedern (3 Stück = 1 VE)
Art. Nr.: 133018201
Zugkrafttabelle
RolTop S5 |
Art. Nr.: 302330001 |
5 Nm |
17 U/Min Geschwindigkeit |
534 mm Abmessungen (C) 517,5 mm Abmessungen (D) |
0,55 A Stromaufnahme |
130 Watt Leistungsaufnahme |
||
RolTop S8 |
Art. Nr.: 302530001 |
8 Nm Drehmoment |
17 U/Min Geschwindigkeit |
534 mm Abmessungen (C) 517,5 mm Abmessungen (D) |
0,73 A Stromaufnahme |
168 Watt Leistungsaufnahme |
||
RolTop S10 FL |
Art. Nr.: 308230001 |
10 Nm Drehmoment |
17 U/Min Geschwindigkeit |
514 mm Abmessungen (C) 497,5 mm Abmessungen (D) |
0,60 A Stromaufnahme |
140 Watt Leistungsaufnahme |
||
RolTop S12 FL |
Art. Nr.: 308130001 |
12 Nm Drehmoment |
17 U/Min Geschwindigkeit |
534 mm Abmessungen (C) 517,5mm Abmessungen (D) |
0,73 A Stromaufnahme |
168 Watt Leistungsaufnahme |
||
RolTop S12/11 FL |
Art. Nr.: 308110001 |
12 Nm Drehmoment |
11 U/Min Geschwindigkei |
514 mm Abmessungen (C) 497,5 mm Abmessungen (D) |
0,60 A Stromaufnahme |
140 Watt Leistungsaufnahme |
||
| Enschalterbereich |
35 mm Rohrdurchmesser |
230/50 V Hz Stromversorgung |
IP44 Schutzart |
steckbar Kabellänge |
| ► Typ 1 | ► Typ 2 |

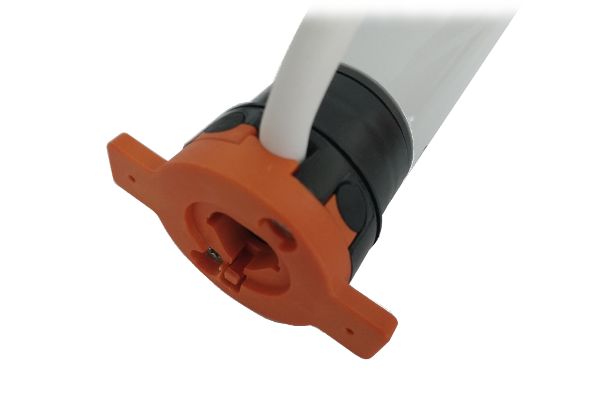

| Teilkreis 48 und 60 mm, inkl. Zwischenplatte | Teilkreis 48 und 60 mm mit Langloch, inkl. Zwischenplatte |
 |
 |
| Art. Nr.: 231080001 | Art. Nr.: 990007401 | Art. Nr.: 233220001| Art. Nr.: 990007401 |
| ► Typ 3 | ► Typ 4 |
| Motorlager (Thyssen, Schüco, Brügmann) inkl. Zwischenplatte |
Adapter 10 x 10 mm (vierkant) (Wenn Motorlager bauseits schon vorhanden) |
 |
 |
| Art. Nr.: 232770001| Art. Nr.: 990007401 | Art. Nr.: 220400001 |
|
► Typ 1 SW 40 |
|
||
 |
|||
| Art. Nr.: 220100001 |
| bei Standardauswahl |
|---|
| 1 x elero RolTop S (Drehmoment nach Wahl) |
| Anschlusskabel, Motorlager und Adapterset (optional nach Wahl) |
- Betriebs- und Montageanleitung (1.69 MB)
