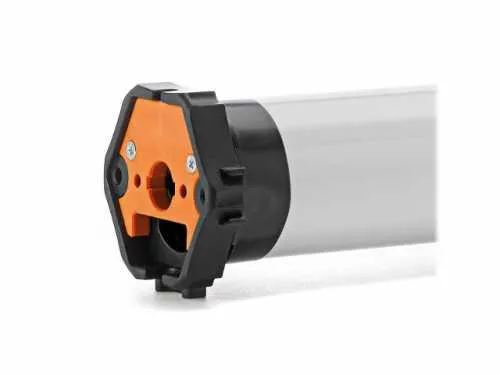

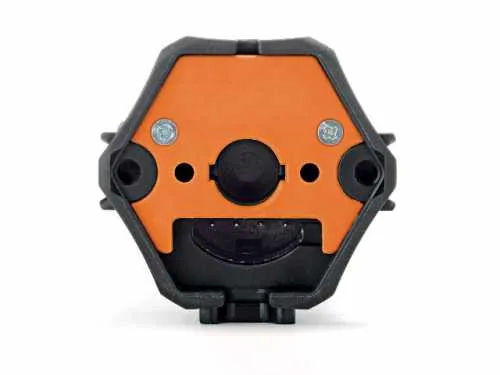

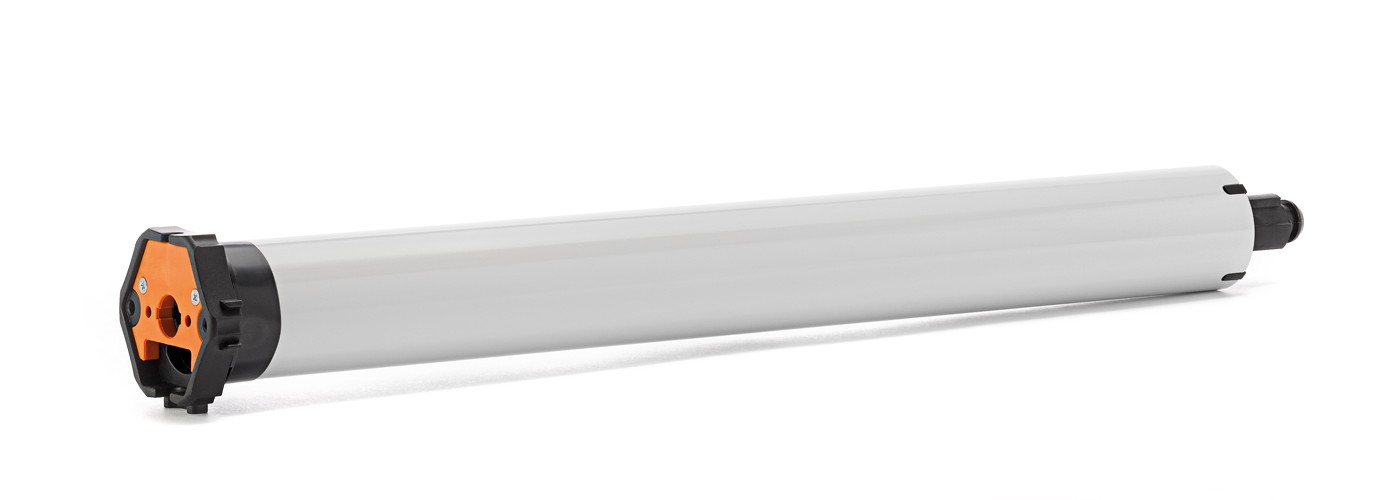

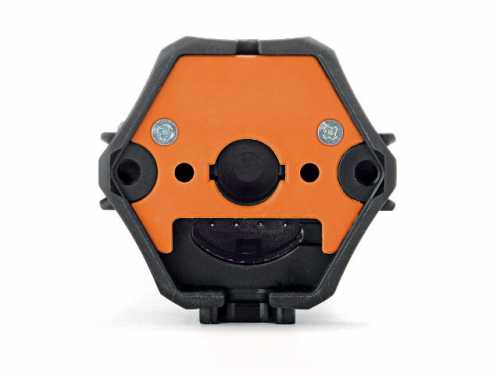

elero SunTop M Markisenantrieb

Mobile Preview: elero SunTop M Markisenantrieb

elero SunTop M Markisenantrieb

Art.Nr.:
Lieferzeit:: (Ausland abweichend)
Lagerbestand:: St.

Drehmoment:

Motorlager:

Anschlusskabel:

Adapterset:

ab 141,58 €

inkl. 19% MwSt. zzgl. Versand

Menge

️️️️️Bitte Motorlager wählen!

Beschreibung

Die RevoLine-Antriebe verfügen über eine lernende Kraftkurve: Bei jeder vollständigen Endlagenfahrt messen sie Weg und Kraft. Durch dieses System wird die Kraft immer den Umgebungsbedingungen angepasst. Trifft die Markise auf ein Hindernis, reversiert der Antrieb und fährt das Hindernis frei. Ist die Markise festgefroren, schaltet der Antrieb ab. Die Baugröße M ist verfügbar mit Drehmomenten von bis zu 50 Nm, in Abstufungen von 7 Nm, 10 Nm, 12 Nm, 20 Nm, 30 Nm, 40 Nm und 50 Nm. Die Standarddrehzahl der RevoLine M-Antriebe beträgt 14 Upm. Bis 12 Nm stehen Antriebe mit 23 Upm zur Verfügung. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet. Alle M-Antriebe mit einem Drehmoment bis einschließlich 20 Nm haben eine geräuschlose und verschleißfreie „Softbremse“. Wenn die Endlagen auf Anschlag eingelernt werden, kann zusätzlich eine Entlastung für den Behang freigeschaltet werden.

Produktbesonderheiten

Endlagen über normalen Rollladenschalter* oder Montagekabel einstellbar * Zum Löschen der frei eingestellten Endlagen ist das Montagekabel notwendig. Das Montagekabel finden Sie hier.
Intelligente Kraftmessung
Parallelschaltung möglich
Endlagen sind wie folgt programmierbar Typ 1 = obere Endlage / auf Anschlag \| untere Endlage / frei Einstellbar Typ 2 = obere Endlage / frei Einstellbar \| untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag \| untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar \| untere Endlage / frei Einstellbar

Endlageneinstellung

Endposition	feste Position	Drehmoment

oben (eingefahren)

unten (ausgefahren)

elero GmbH
Antriebstechnik
Maybachstr. 30

73278 Schlierbach
Deutschland

Tel. +49 7021 9539-0

www.elero.de
E-Mail: info.elero@niceforyou.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.

Technische Daten

Motortyp	Drehmoment	Stromaufnahme	Leistungsaufnahme
SunTop M7/23	7 Nm	0,60 A	140 Watt
SunTop M10	10 Nm	0,60 A	140 Watt
SunTop M12/23	12 Nm	0,90 A	200 Watt
SunTop M20	20 Nm	0,90 A	200 Watt
SunTop M30	30 Nm	0,90 A	200 Watt
SunTop M40	40 Nm	1,20 A	270 Watt
SunTop M50	50 Nm	1,30 A	300 Watt
Motortyp	Geschwindigkeit	Art. Nr.:	Abmessungen (C / D)
SunTop M7/23	23 U/min	347250001	466 / 449,5 mm
SunTop M10	14 U/min	347210001	466 / 449,5 mm
SunTop M12/23	23 U/min	347350001	526 / 509,5 mm
SunTop M20	14 U/min	347310001	526 / 509,5 mm
SunTop M30	14 U/min	347410001	516 / 499,5 mm
SunTop M40	14 U/min	347510001	546 / 526,5 mm
SunTop M50	14 U/min	347610001	546 / 529,5 mm
Rohrdurchmesser:	\| 45 mm
Stromversorgung:	\| 230/50 V Hz
Schutzart:	\| IP 44
Anschlussleitung:	2 Meter (schwarz)

Motorlager

*► Typ 1*	*► Typ 2*
Teilkreis 48 und 60 mm (Alu)	Adapterplatte 12 x 12 mm, Höhe 12mm, max. 50 Nm

Art. Nr.: 230030001	Art. Nr.: 233743301

*► Typ 3*	*► Typ 4*
Adapterplatte 16 x 16 mm, Höhe 12 mm	Adapterplatte 16 x 16 mm, Höhe 22 mm

Art. Nr.: 233742101	Art. Nr.: 233742501

*► Typ 5*	*► Typ 6*
Adapterplatte 10 x 16 mm, Höhe 10,5 mm	Adapterplatte 10 x 16 mm, Höhe 17 mm

Art. Nr.: 233741401	Art. Nr.: 233741501

Weitere Motorlager passend zu diesem Motor finden Sie ► HIER

Adapterset

PDF zum Ausdrucken finden Sie HIER >>

Alle verfügbaren Adaptersets finden Sie auch HIER

► Typ 1 Ø 57 mm, Ates, MHZ		► Typ 2 Ø 60 mm, AXE, Hüppe

Art. Nr.: 230410001		Art. Nr.: 230550001

► Typ 3 Ø 62 x 0,6 mm, Deprat		► Typ 4 Ø 63 x 1,0 mm

Art. Nr.: 230420001		Art. Nr.: 230310001

► Typ 5 Ø 70 mm Rundrohr		► Typ 6 Ø 70 mm Flachnut

Art. Nr.: 230180001		Art. Nr.: 230200001

► Typ 7 Ø 70 mm		► Typ 8 Ø 71 x 1,5 mm

Art. Nr.: 230650001		Art. Nr.: 230540001

► Typ 9 Ø 78 x 1/1,25 mm, Nut- und Rundrohr		► Typ 10 Ø 78 x 1 mm, Rau

Art. Nr.: 230150001		Art. Nr.: 230260001

► Typ 11 Ø 78 x 1 mm, Döhner		► Typ 12 Ø 85 x 1 mm

Art. Nr.: 230400001		Art. Nr.: 230170001

► Typ 13 Ø 85 x 1,2 mm, IMBAC-NEU	► Typ 14 Ø 90 mm, Le-Profi Ø 89 mm, DEPRAT

Art. Nr.: 230480001		Art. Nr.: 230530001

► Typ 15 Ø 90,5 x 1,25 mm, MHZ		► Typ 16 Ø 50 x 1,5 mm

Art. Nr.: 230580001		Art. Nr.: 131162901

► Typ 17 Ø 50 x 1,5 mm, Siral		► Typ 18 Ø 60 x 1,5 mm / Ø 62 x 2 mm

Art. Nr.: 131169901		Art. Nr.: 230440001

► Typ 19 Ø 63 x 1,5 mm		► Typ 20 Ø 70 x 1,5 mm

Art. Nr.: 230450001		Art. Nr.: 230460001

► Typ 21 Ø 83 x 1,5 mm		► Typ 22 Ø 102 x 1,5 mm / Ø 102 x 2 mm

Art. Nr.: 230930001		Art. Nr.: 230510001

► Typ 23 Ø 102 x 3,5 mm / Ø 98 x 2 mm		► Typ 24 Ø 50 mm, Soprofen

Art. Nr.: 230520001		Art. Nr.: 131178501

► Typ 25 8-kant SW 50		► Typ 26 Ø 53 mm, Deprat

Art. Nr.: 230120001		Art. Nr.: 230910001

► Typ 27 Ø 54 mm, Zurflüh-Feller		► Typ 28 Ø 55 mm, elero

Art. Nr.: 131161001		Art. Nr.: 230390001

► Typ 29 Ø 58 mm, Alu, Termo, Perco		► Typ 30 8-kant SW 60, IMBAC

Art. Nr.: 230500001		Art. Nr.: 230360001

► Typ 31 8-kant SW 60, Döhner, Selve		► Typ 32 8-kant SW 60, Bonfante

Art. Nr.: 233790001		Art. Nr.: 230560001

► Typ 33 6-kant, 60 x 0,7 mm, Butzbach Mäule	► Typ 34 Ø 60 mm, Alu-Plast Ø 63 x 1,5 mm

Art. Nr.: 230470001		Art. Nr.: 230490001

► Typ 35 Ø 62 mm, Le Profil, Krülland		► Typ 36 Ø 64 mm, Zurflüh-Feller

Art. Nr.: 230430001		Art. Nr.: 233800001

► Typ 37 Ø 65 mm, IMBAC, Eckermann		► Typ 38 Ø 65 mm, Hoos

Art. Nr.: 230320001		Art. Nr.: 230330001

► Typ 39 Ø 67 x 1,5 mm, MHZ		► Typ 40 8-kant SW 70, Selve

Art. Nr.: 230570001		Art. Nr.: 230110001

► Typ 41 Ø 76 x 1,2 mm, Wiral		► Typ 42 6-kant x 75, Butzbach, Mäule

Art. Nr.: 230340001		Art. Nr.: 230590001

► Typ 43 5-kant, 78 Meimo		► Typ 44 Ø 80 mm, Zurflüh-Feller

Art. Nr.: 230900001		Art. Nr.: 233820001

Lieferumfang

bei Standardauswahl
1 x elero SunTop M (Drehmoment nach Wahl)
1 x Bedienungsanleitung
Anschlusskabel, Motorlager und Adapterset (optional nach Wahl)

Dokumente

Betriebs- und Montageanleitung (1.77 MB)
