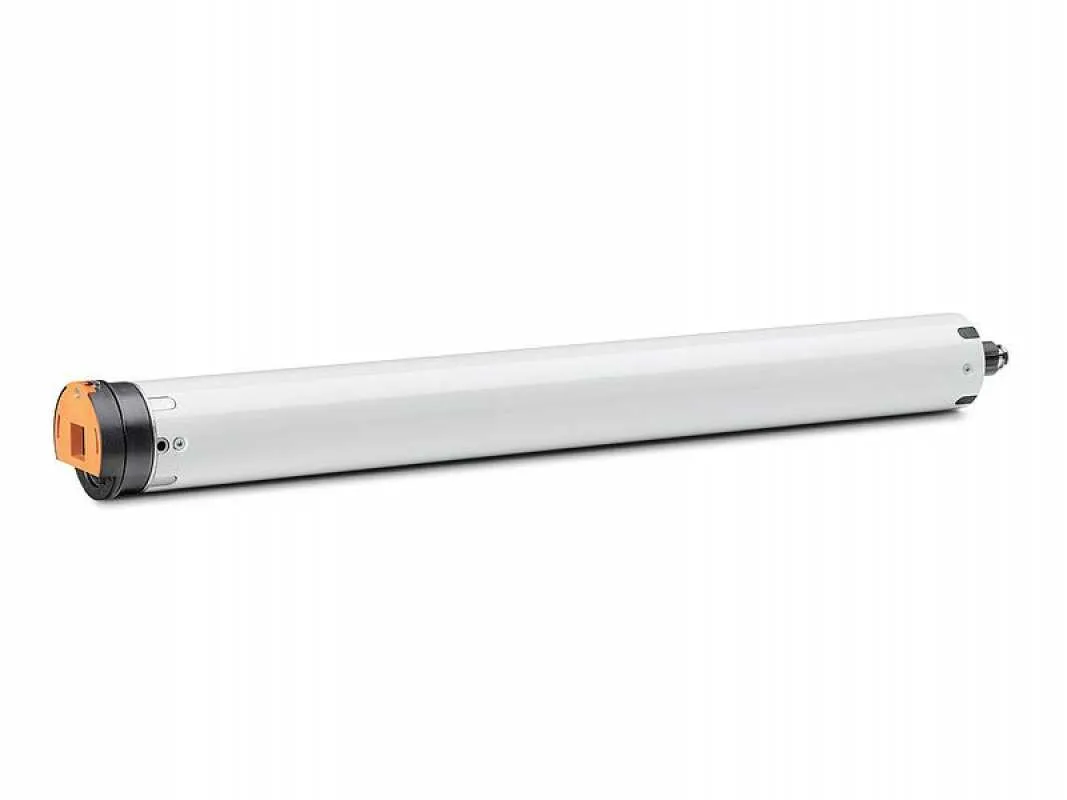

elero VariEco L RH

elero VariEco L RH

Art.Nr.:
Lieferzeit:: (Ausland abweichend)
Lagerbestand:: St.

Drehmoment:

Motorlager / elero:

Adaptersets:

Anschlusskabel:

ab 175,51 EUR

inkl. 19% MwSt. zzgl. Versand

Beschreibung

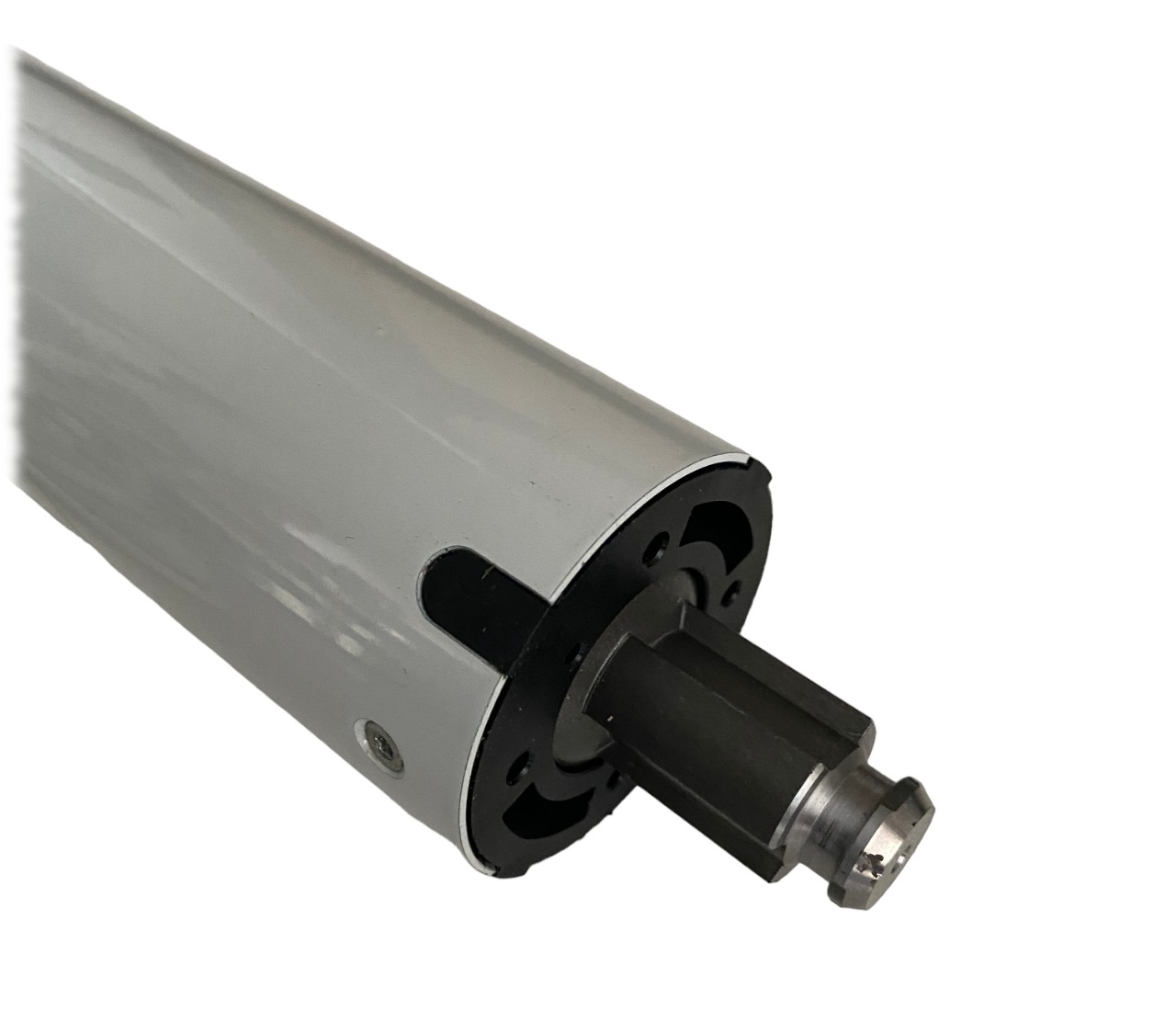

Die Baugröße L ist verfügbar mit Drehmomenten von bis zu 120 Nm, in Abstufungen von 15 Nm, 40 Nm, 60 Nm, 80 Nm, 100 Nm und 120 Nm. Die Standarddrehzahl der RevoLine M-Antriebe beträgt 14 Upm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet.

Produktbesonderheiten

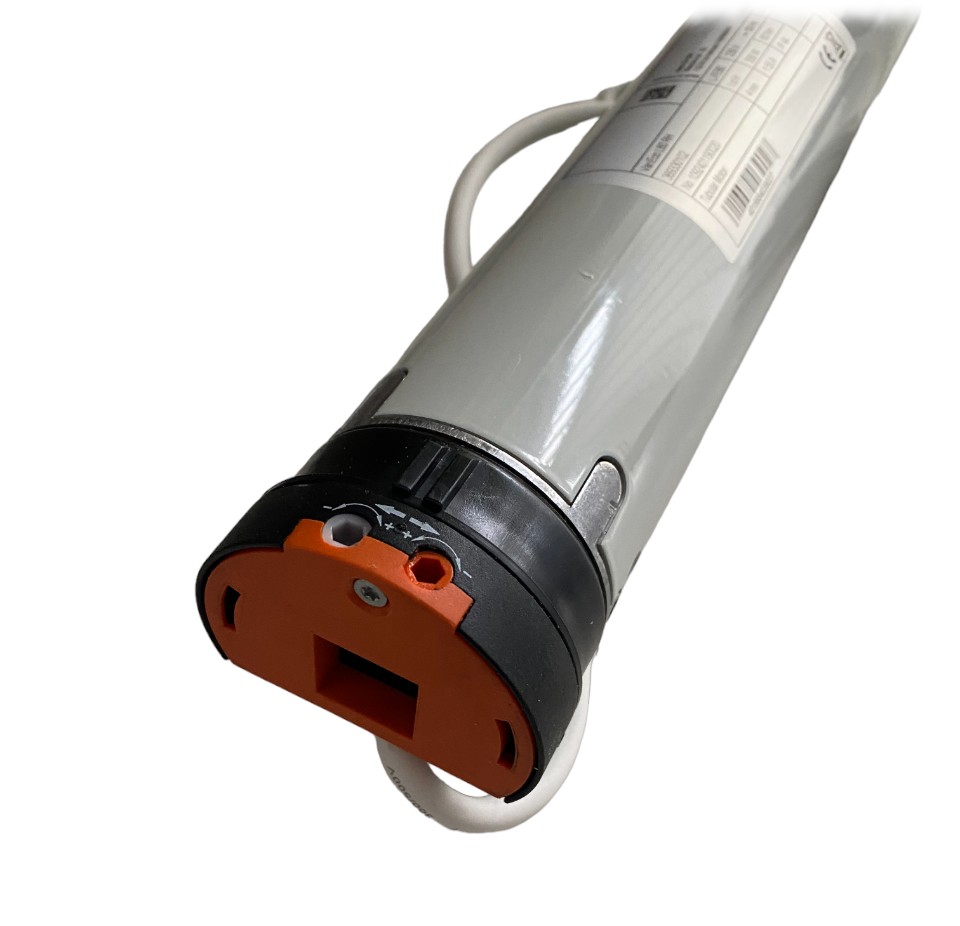

Endlagen über Einstellhilfe einstellbar (im Lieferumfang)
Parallelschaltung nur mit Trennrelais möglich

Endlagen mechanisch einstellbar

obere Endlage / frei Einstellbar
untere Endlage / frei Einstellbar

Technische Daten

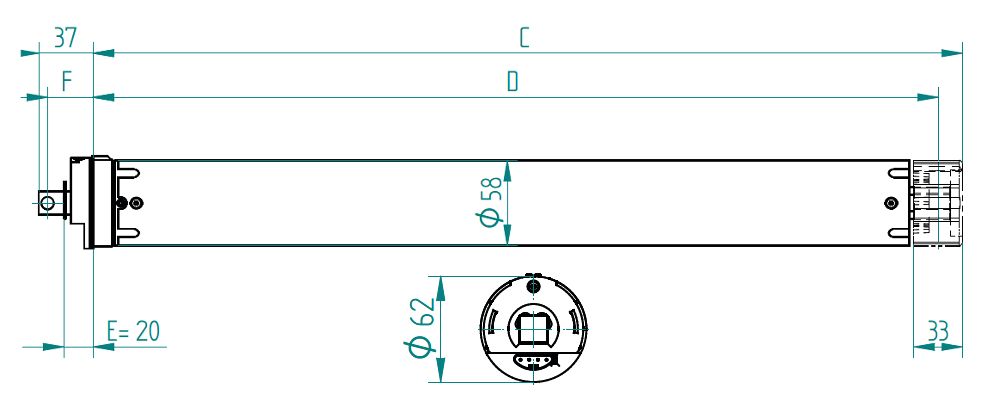

Motortyp	Art. Nr.:	Drehmoment	Geschwindigkeit	Abmessungen (C/D)	Stromaufnahme	Leistungsaufnahme
VariEco L15/64 RH	368830101	15 Nm	64 U/Min	593 / 575 mm	1,80 A	415 Watt
VariEco L 40 RH	369230102	40 Nm	14 U/Min	563 / 546 mm	1,45 A	333 Watt
VariEco L 60 RH	369330102	60 Nm	14 U/Min	563 / 546 mm	1,55 A	356 Watt
VariEco L 80 RH	369430101	80 Nm	14 U/Min	593 / 576 mm	1,80 A	415 Watt
VariEco L 100 RH	369530101	100 Nm	11 U/Min	593 / 576 mm	1,70 A	390 Watt
VariEco L 120 RH	369630101	120 Nm	11 U/Min	593 / 576 mm	2,00 A	460 Watt

Enschalterbereich	Rohrdurchmesser	Stromversorgung	Schutzart	Kabellänge
27 Umdrehungen	58 mm	230/50 V Hz	IP44	steckbar

Motorlager

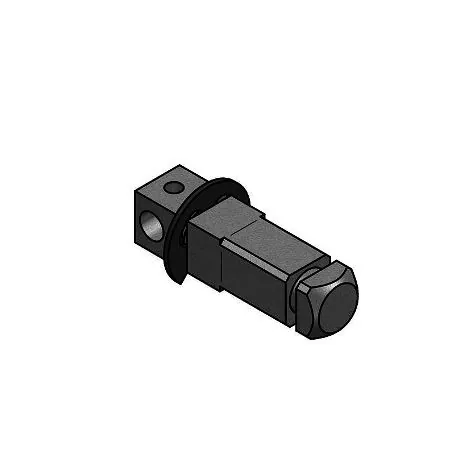

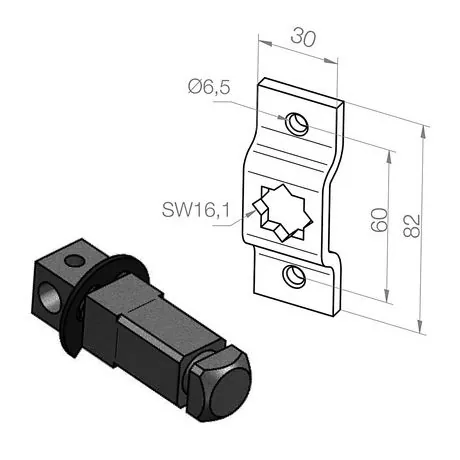

*► Typ 1*	*► Typ 2*

Vierkantbolzen 16 x 16 mm	Sternlager inkl. Vierkantbolzen 16 x 16 mm

Art. Nr.: 233751501	Art. Nr.: 131063501 / 233751501

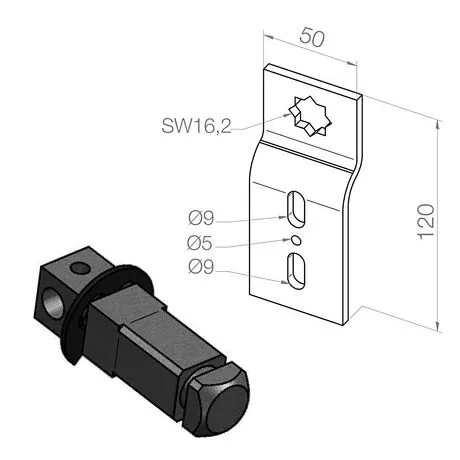

*► Typ 3*

Wandanker inkl. Vierkantbolzen 16 x 16 mm

Art. Nr.: 133010801 / 233751501

Adapterset

PDF zum Ausdrucken finden Sie → HIER

Weitere einzeln bestellbare Adaptersets finden Sie HIER.

► Typ 1 Ø 78 x 1 mm, MHZ	► Typ 2 Ø 85 x 1,0 mm

Art. Nr.: 220240001		Art. Nr.: 220380001

► Typ 3 Ø 90 Le-Profil, Ø 89 Deprat	► Typ 4 Ø 63 x 1,5 mm, mit 4 x M6

Art. Nr.: 220230001		Art. Nr.: 220250001

► Typ 5 Ø 70 x 1,5 mm, mit 4 x M6		► Typ 6 Ø 70 x 2 mm, mit 4 x M6

Art. Nr.: 220260001		Art. Nr.: 220270001

► Typ 7 Ø 98 x 2 mm, mit 4 x M6		► Typ 8 Ø 102 x 2 mm, mit 4 x M6

Art. Nr.: 220220001		Art. Nr.: 220210001

► Typ 9 Ø 83 x 1,5 mm, mit 4 x M6	► Typ 10 Ø 133 x 2,5 mm, 4 x M6 Ø 133 x 2,0 mm, 4 x M6

Art. Nr.: 220310001		Art. Nr.: 220360001

► Typ 11 Ø 67 x 1,5 mm, MHZ		► Typ 12 8-kant, SW 70 Selve, Eckermann, Roma

Art. Nr.: 131170901		Art. Nr.: 220200001

► Typ 13 6-kant, 75 Butzbach, Mäule	► Typ 14 Ø 76 x 1,2 mm Kittelberger, Wiral

Art. Nr.: 220290001		Art. Nr.: 220330001

► Typ 15 ZF 80, Zurflüh-Feller	► Typ 16 8-kant SW 102 x 2,0 mm Alulux

Art. Nr.: 220320001		Art. Nr.: 220350001

► Typ 17 6-kant, 85 Butzbach		► Typ 18 8-kant, SW 102 x 2,5 mm, Roma

Art. Nr.: 220370001		Art. Nr.: 220280001

► Typ 19 Ø 128 x 1,5 mm, Alukon		► Typ 20 8-kant, SW 114 Heroal

Art. Nr.: 220340001		Art. Nr.: 220300001

Lieferumfang

bei Standardauswahl
1 x elero VariEco L RH (Drehmoment nach Wahl)
Anschlusskabel, Motorlager und Adapterset (optional nach Wahl)

Dokumente

Betriebs- und Montageanleitung (1.51 MB)
