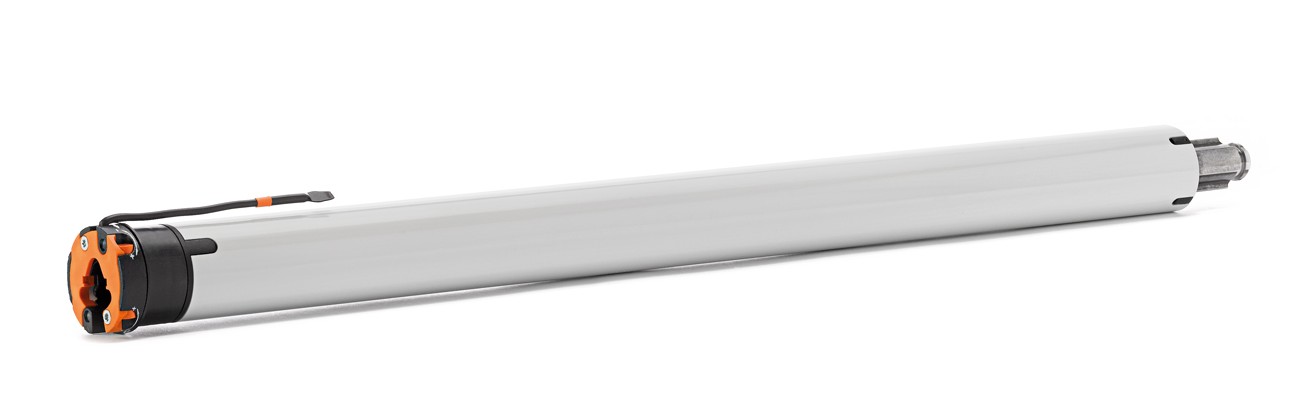

elero VariEco S-868 Funk-Markisenantrieb

Mobile Preview: elero VariEco S-868 Funk-Markisenantrieb

elero VariEco S-868 Funk-Markisenantrieb

Art.Nr.:: 233950201
Lieferzeit:: 7-14 Werktage (Ausland abweichend)
Lagerbestand:: St.

Drehmoment:

Anschlusskabel:

Motorlager / elero:

Adapterset:

ab 189,95 EUR

inkl. 19% MwSt. zzgl. Versand

VERSANDKOSTENFREI / Deutschland

Beschreibung

Mit der Entwicklung der S-Antriebe für die Baureihen VariEco hat elero das Sortiment für kleine Rollläden deutlich verbessert. Die Antriebe haben einen Durchmesser von 35 mm, sind mit bidirektionalem Funkempfänger (868 MHz) und in Drehzahlen von 17 Upm erhältlich. Die Inbetriebnahme erfolgt einfach und schnell per Handkabel oder Funksender. Die Baugröße S ist verfügbar mit Drehmomenten von bis zu 12 Nm, in Abstufungen von 5 Nm, 8 Nm und 12 Nm. Die Standarddrehzahl der RevoLine S-Antriebe beträgt 17 Upm. Die Austriebsform ist bei allen RevoLine-Antrieben gleich und gewährleistet eine hohe Kraftübertragung. Alle Antriebe sind für Links- und Rechtseinbau geeignet.

Produktbesonderheiten

Bidirektionaler Funkempfänger integriert (inkl. Routingfunktion)
geräuschlose Softbremse (nur VariEco S8-868)
Endlagen über Einstellhilfe einstellbar (im Lieferumfang)
Parallelschaltung nur mit Trennrelais möglich

Endlagen sind wie folgt einstellbar

obere Endlage / frei Einstellbar
untere Endlage / frei Einstellbar

Technische Daten

Motortyp	Drehmoment	Stromaufnahme	Leistungsaufnahme
VariEco S5-868 FL	5 Nm	0,55 A	140 Watt
VariEco S8-868	8 Nm	0,73 A	168 Watt
VariEco S8-868 FL	8 Nm	0,60 A	140 Watt
VariEco S12-868 FL	12 Nm	0,73 A	168 Watt

Motortyp	Geschwindigkeit	Art. Nr.:	Abmessungen (C / D)
VariEco S5-868 FL	17 U/min	308440106	514 / 497,5 mm
VariEco S8-868	17 U/min	309540106	534 / 517,5 mm
VariEco S8-868 FL	17 U/min	308540106	514 / 497,5 mm
VariEco S12-868 FL	17 U/min	308640106	534 / 517,5 mm

Rohrdurchmesser:	\| 35 mm
Stromversorgung:	\| 230/50 V Hz
Schutzart:	\| IP 44
Anschlussleitung:	2 Meter

Motorlager

*► Typ 1*	*► Typ 2*

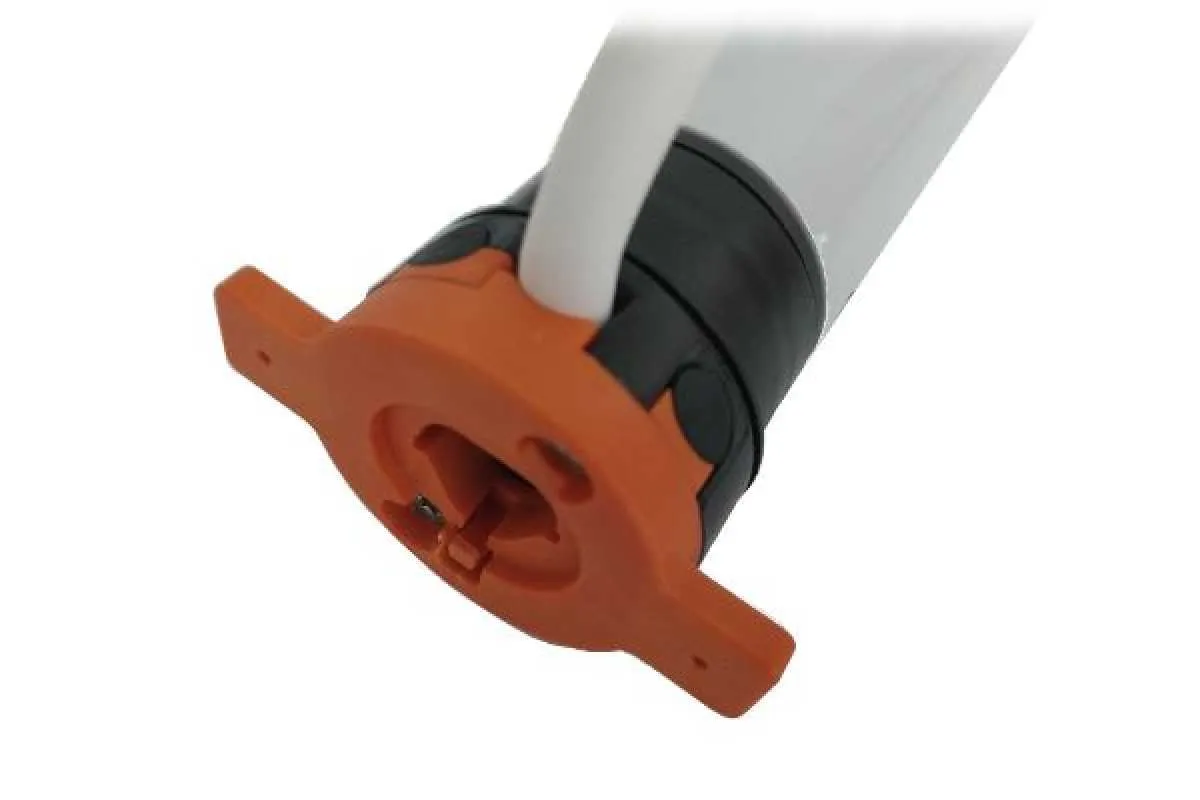

Teilkreis 48 und 60 mm, inkl. Zwischenplatte	Teilkreis 48 und 60 mm mit Langloch, inkl. Zwischenplatte

Art. Nr.: 231080001 \| Art. Nr.: 990007401	Art. Nr.: 233220001\| Art. Nr.: 990007401

*► Typ 4*
Adapter 10 x 10 mm (vierkant) (Wenn Motorlager bauseits schon vorhanden)

Art. Nr.: Art. Nr.: 220400001

Adapterset

PDF zum Ausdrucken finden Sie → HIER

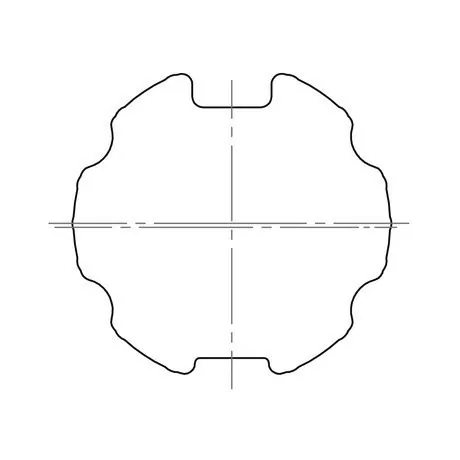

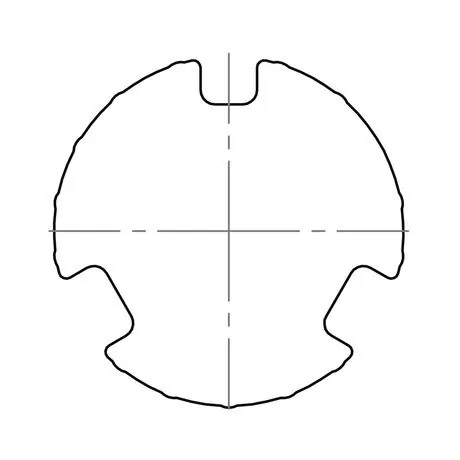

► Typ 1 Ø 52 x 1,5 mm		► Typ 2 Ø 63 x 1 mm

Art. Nr.: 220170001		Art. Nr.: 220040001

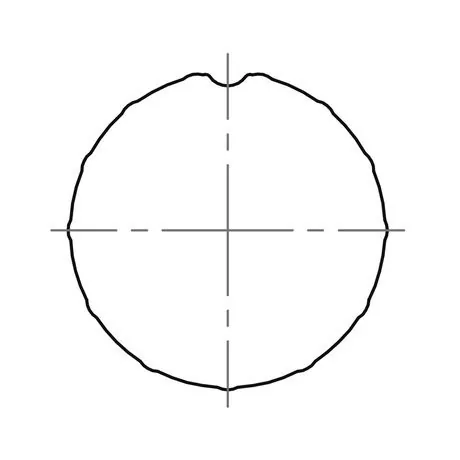

► Typ 3 Ø 40 x 1 mm / Ø 42 x 2 mm		► Typ 4 Ø 40 x 1,5 mm

Art. Nr.: 220110001		Art. Nr.: 220090001

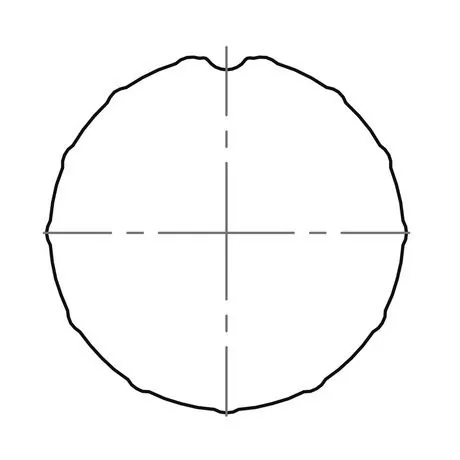

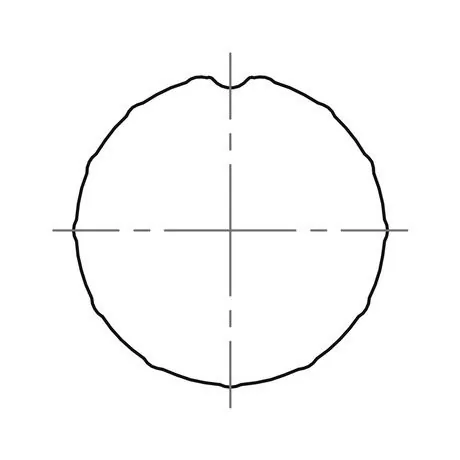

► Typ 5 Ø 38 x 1 mm / Ø 40 x 2 mm		► Typ 6 Ø 42 x 1 mm

Art. Nr.: 131190601		Art. Nr.: 220150001

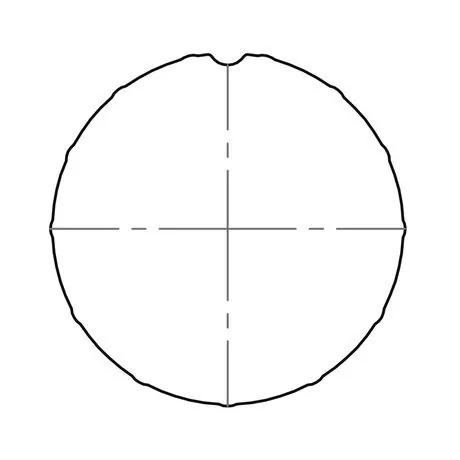

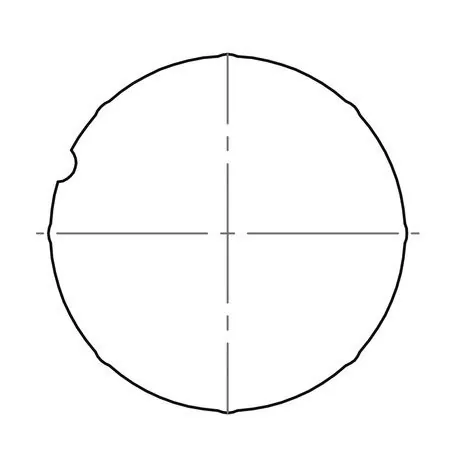

► Typ 7 Ø 50 x 1,5 mm		► Typ 8 Ø 50 x 2 mm

Art. Nr.: 220710001		Art. Nr.: 220160001

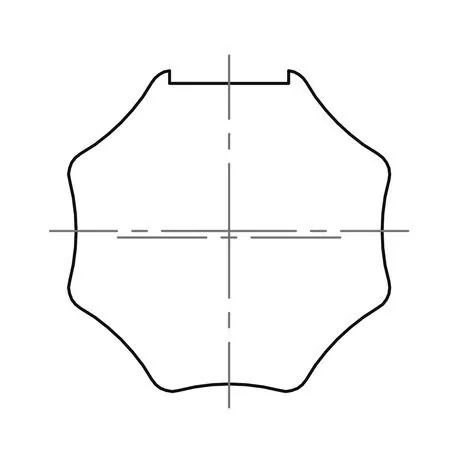

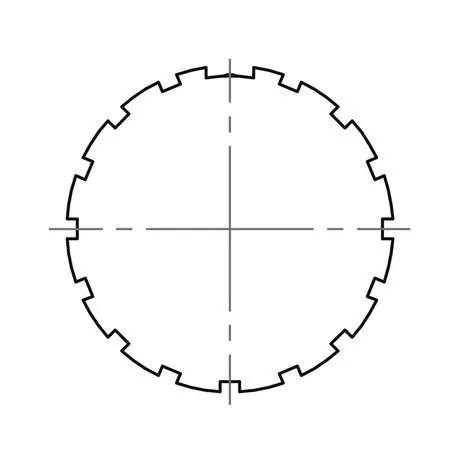

► Typ 9 8-kant, SW 40		► Typ 10 Ø 42 mm, Silent Gliss

Art. Nr.: 220100001		Art. Nr.: 230970001

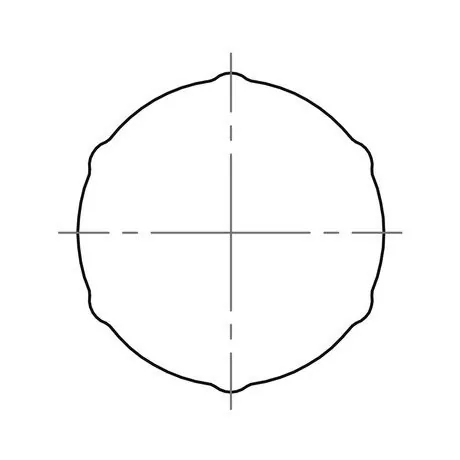

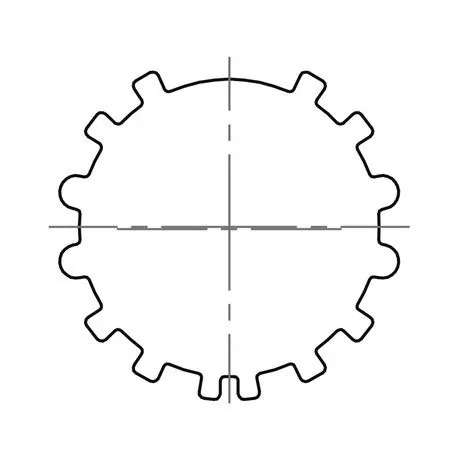

► Typ 11 Ø 42 x 2 mm, Bautex		► Typ 12 Ø 43,5 mm / Ø 44 mm, Acmenda

Art. Nr.: 220130001		Art. Nr.: 220180001

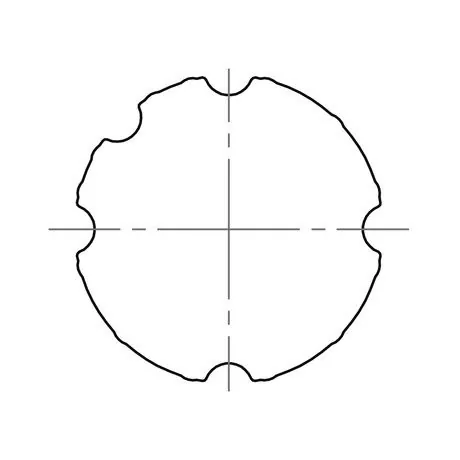

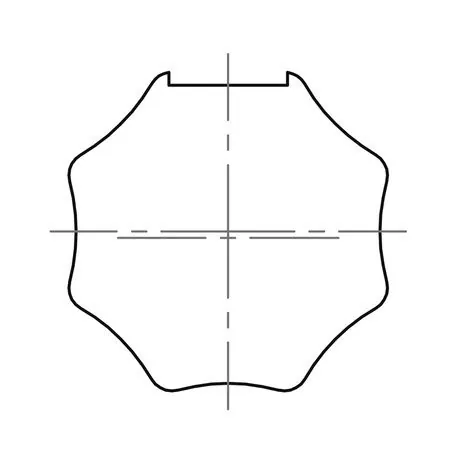

► Typ 13 Ø 45 mm, Zurflüh-Feller		► Typ 14 Ø 47 mm, Alu. (TR)

Art. Nr.: 220140001		Art. Nr.: 220680001

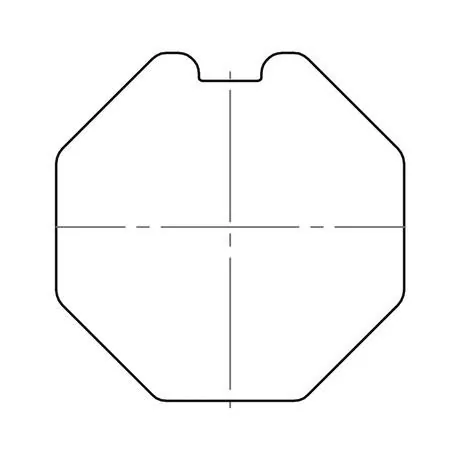

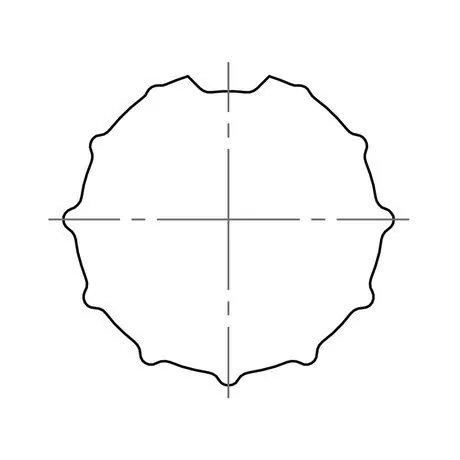

► Typ 15 Ø 48 mm, GHC, AXE		► Typ 16 8-kant, SW 50

Art. Nr.: 220020001		Art. Nr.: 220060001

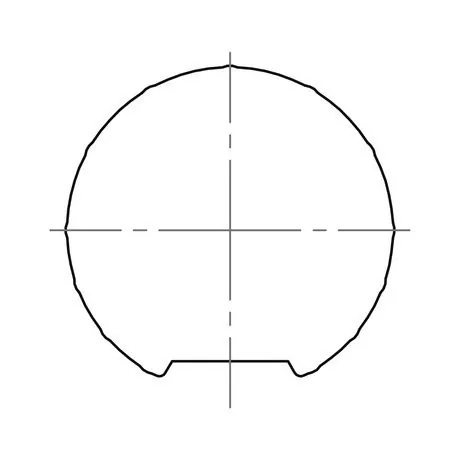

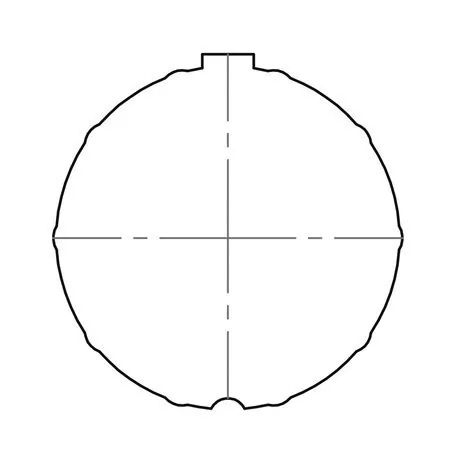

► Typ 17 Ø 50 x 1,5 mm, Siral		► Typ 18 Ø 50 mm, ALU

Art. Nr.: 220070001		Art. Nr.: 220120001

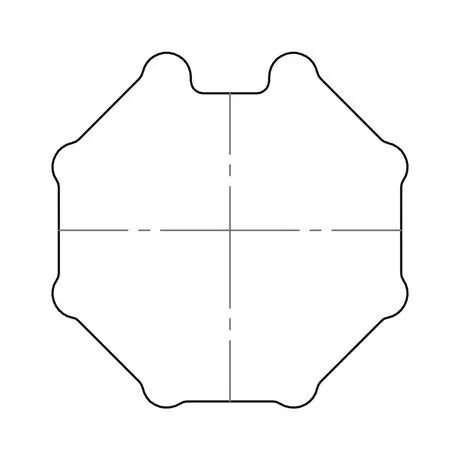

► Typ 19 Ø 54 x 0,5 mm, Zurflüh-Feller		► Typ 20 8-kant, SW 60

Art. Nr.: 220080001		Art. Nr.: 220050001

Lieferumfang

bei Standardauswahl
1 x elero VariEco S-868 (Drehmoment nach Wahl)
1 x Bedienungsanleitung
Anschlusskabel, Motorlager und Adapterset (optional nach Wahl)

Dokumente

Betriebs- und Montageanleitung (1.84 MB)

Informationen zum Hersteller / Produktsicherheit

elero GmbH
Antriebstechnik
Maybachstr. 30

73278 Schlierbach
Deutschland

Tel. +49 7021 9539-0

www.elero.de
E-Mail: info.elero@niceforyou.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
