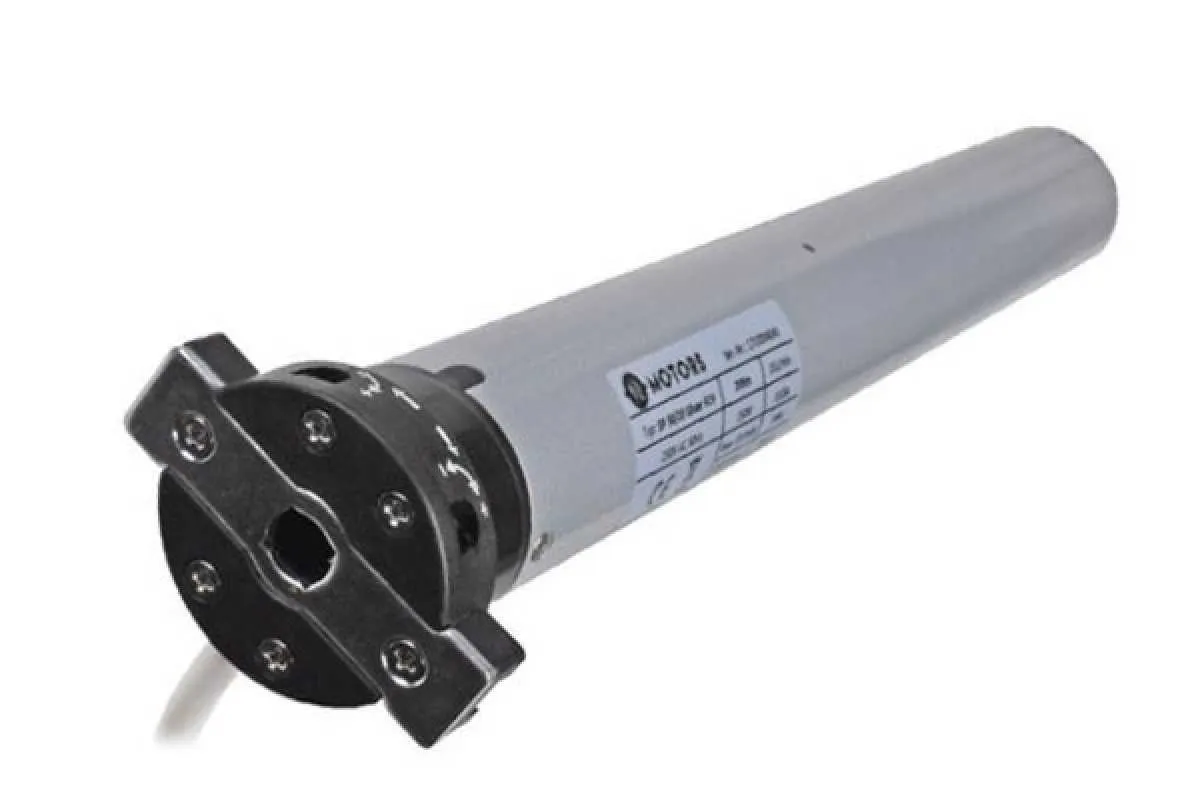

enjoy motors Rohrmotor SP50 Silver FCH
TOP
Die Motorserie Silver zeichnet sich durch ihre beidseitige mechanische Endlageneinstellung und ihre geräuschreduzierte Getriebemechanik aus. Die integrierte Metallplatte im Motorkopf verschafft zusätzliche Stabilität und erlaubt das einfache Nachrüsten mit einem 10 x 10mm Vierkantstift. Zudem bietet diese Motorserie über den Standard-6 Nocken-Getriebeabgang die Möglichkeit, auf eine Vielzahl von verschiedenen Adaptersets zuzugreifen.
Endlageneinstellung
| Endposition | feste Position | Drehmomend |
Selbstlernend
|
|
|
|
|
|
 oben (Kasten) |
 |
 |
|
|
|
|
|
|
 unten (Fensterbank) |
|
|
|
|
|
|
|
|
| Produktmerkmale SP 50 Silver FCH Antriebe | |
|---|---|
| Einfachste Inbetriebnahme: ► Endlagen werden mit Einstellstift (im Lieferumfang enthalten) eingestellt. |
|
| ► Inkl. Adapterset SW60 | |
| ► Inkl. Motorlager | |
| ► Einbau in Aufsatzkästen, Altbaukästen sowie Vorbaukästen | |
| ► Einsetzbar ab 50 mm Achtkantwelle | |
max. Zugleistung:
4,5 qm - Zugleistungen für Rollläden mit Miniprofil (Alu 4 kg/qm)
6,0 qm - Zugleistungen für Rollläden mit Miniprofil (Kunststoff 3 kg/qm)
9,5 qm - Zugleistungen für Rollläden mit Miniprofil (Alu 4 kg/qm)
12,5 qm - Zugleistungen für Rollläden mit Miniprofil (Kunststoff 3 kg/qm)
19,0 qm - Zugleistungen für Rollläden mit Miniprofil (Alu 4 kg/qm)
25,5 qm - Zugleistungen für Rollläden mit Miniprofil (Kunststoff 3 kg/qm) |
| Motortyp | Drehmoment | Geschwindigkeit | Abmessungen | Leistungsaufnahme |
|---|---|---|---|---|
| SP50/10 Silver FCH | 10 Nm | 15 U/min | 460 mm | 125 Watt |
| SP50/20 Silver FCH | 20 Nm | 15 U/min | 560 mm | 155 Watt |
| SP50/40 Silver FCH | 40 Nm | 15 U/min | 528 mm | 215 Watt |
| Enschalterbereich | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
| 21 Umdrehungen | 45 mm | 230/50 V Hz | IP44 | 2,45 m |
Adaptersets für Rollladenwellen
Abmessungen und Ansicht der verfügbaren Wellenadapter (Mitnehmer + Adapterring)
Auszuwählen sind die Wellenadapter im oberen Bereich über der Preisangabe
|
► 8-kant Welle | SW 50 (Typ 1) |
|
||
 |
|||
| Art. Nr.: MA5150 |
|
► 8-kant Welle | SW 60 (Typ 2) |
|
|
 |
||
| Art. Nr.: MA5160 | ||
|
► 8-kant Welle | SW 70 (Typ 3) |
|
|
 |
||
| Art. Nr.: MA5170 | ||
Adaptersets für Markisenwellen
Abmessungen und Ansicht der verfügbaren Wellenadapter (Mitnehmer + Adapterring)
Auszuwählen sind die Wellenadapter im oberen Bereich über der Preisangabe
Wichtig: Die angegebenen Wellendurchmesser beziehen sich immer auf den Außendurchmesser der Tuchwelle.
Die Abbildungen zeigen oben die Wellenadapter und unten die Tuchwelle.
Wichtig: Die angegebenen Wellendurchmesser beziehen sich immer auf den Außendurchmesser der Tuchwelle.
Die Abbildungen zeigen oben die Wellenadapter und unten die Tuchwelle.
Rundwelle Ø 50 mm | Typ 1 |
Rundwelle Ø 60 mm | Typ 2 |
||
 |
  |
||
| Adapterset A50 - MA5050 | Adapterset A60 - MA5060 |
Rundwelle Ø 70 mm | Typ 3 |
Profilwelle Ø 65 mm | Typ 4 |
||
 |
 |
||
| Adapterset A70 - MA5070 | Adapterset E65 - MA5365 |
Nutwelle Ø 70 mm | Typ 5 |
Nutwelle Ø 74 mm | Typ 6 |
|
 |
 |
|
| Adapterset M70R-2 - MA5270 | Adapterset M74 - MA5274 | |
Nutwelle Ø 78 mm | Typ 7 |
Nutwelle Ø 85 mm | Typ 8 |
||
 |
 |
||
| Adapterset M78 - MA5278 | Adapterset M85 - MA5285 |
Profilwelle Ø 63 mm | Typ 9 |
Profilwelle Ø 54 mm | Typ 10 |
||
 |
 |
||
| Adapterset M63 - MA5364 | Adapterset ZF54 - MA5354 |
Profilwelle Ø 80 mm | Typ 11 |
|
||
 |
|||
| Adapterset ZF80 - MA5380 |

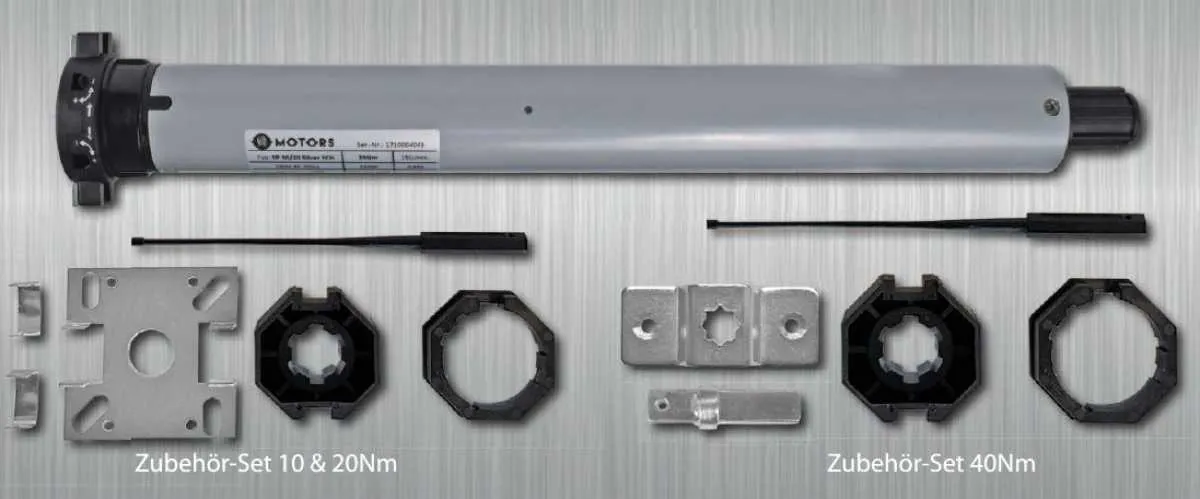

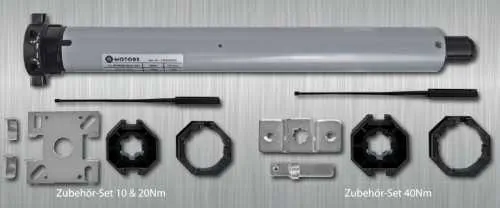

bei Standardauswahl
1 x Rohrmotor SP50 Silver FCH (Drehmoment nach Wahl)
1 x Adapterset SW60
1 x Motorlager (10 und 20 Nm = C-Lager mit Clips, 40 Nm = Vierkant mit Markisenlager)
1 x Anschlussleitung 2,45 Meter (fest montiert)
1 x Einstellstift
- Zugleistungen für Rollläden (1.7 MB)
- Bedienungsanleitung (694.98 KB)
- Datenblatt (217.47 KB)
- Produktflyer (2.18 MB)
