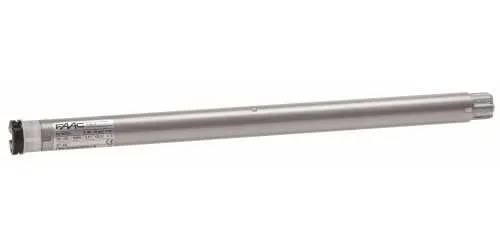

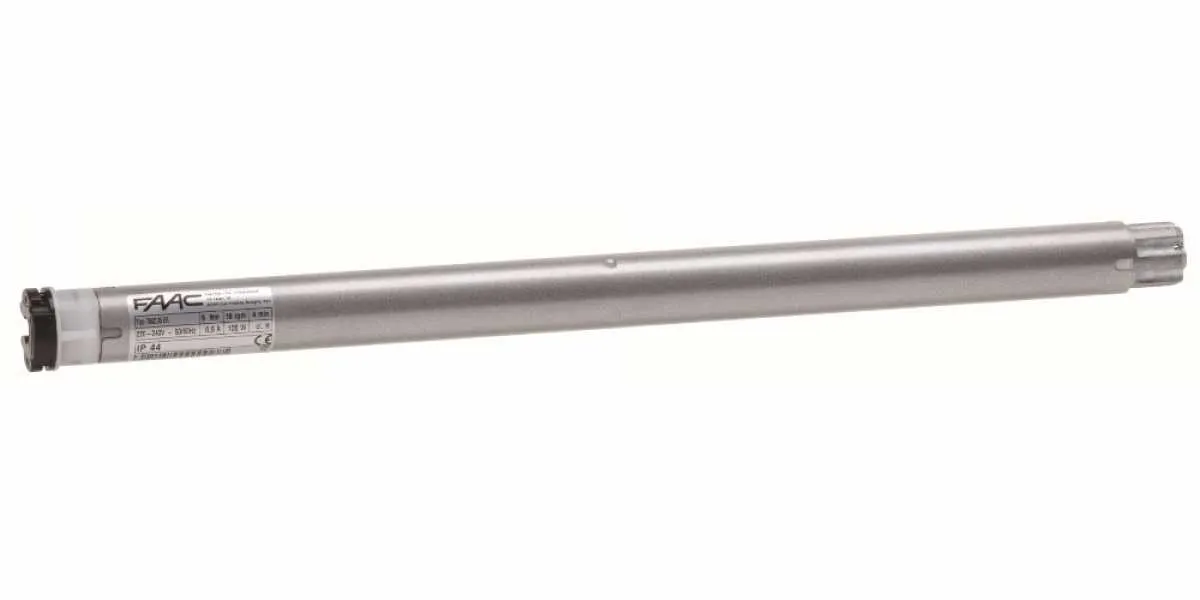

FAAC TM2 35 ERX | Funk-Rollladenmotor
Hier finden Sie das Nachfolgemodell
Die elektronischen Antriebe der Marke FAAC zeichnen sich durch eine einfache Endlageneinstellung aus und haben einen eingebauten Funkempfänger. Die Antriebe der Baureihe TM2 35 ERX haben einen Rohrdurchmesser von 35 mm und sind in, mit Drehmomenten von 5 Nm und 9 Nm. Eine Parallelschaltung der Antriebe ist möglich. Diese neuen TM2 Antriebe sind die Nachfolger der altron Black Motoren.
Wichtiger Hinweis wegen Vertriebsumstellung:
Die Firma FAAC gibt den Vertrieb Ihrer Rohrmotoren an die Firma Cherubini ab. Die noch auf Lager befindlichen FAAC Motoren werden abverkauft, danach versenden wir die Nachfolgemodelle der Firma Cherubini, welche baugleich mit den FAAC TM2 Motoren sind. Die TM2 Motoren wurden von der Firma Cherubini für FAAC produziert.
Die Firma FAAC gibt den Vertrieb Ihrer Rohrmotoren an die Firma Cherubini ab. Die noch auf Lager befindlichen FAAC Motoren werden abverkauft, danach versenden wir die Nachfolgemodelle der Firma Cherubini, welche baugleich mit den FAAC TM2 Motoren sind. Die TM2 Motoren wurden von der Firma Cherubini für FAAC produziert.
Die elektronischen Antriebe der Marke FAAC zeichnen sich durch eine einfache Endlageneinstellung aus und haben einen eingebauten Funkempfänger. Die Antriebe der Baureihe TM2 35 ERX haben einen Rohrdurchmesser von 35 mm und sind in, mit Drehmomenten von 5 Nm und 9 Nm. Eine Parallelschaltung der Antriebe ist möglich. Diese neuen TM2 Antriebe sind die Nachfolger der altron Black Motoren.
Wichtige Hinweise
- Wenn Sie diesen Motor gegen einen defekten altron Black oder FAAC TM Antrieb tauschen, müssen sie ein passendes Adapterset (bestehend aus Adapter und Mitnehmer) für Ihre Rollladenwelle auswählen. Die Adapter und Mitnehmer der altron Black und FAAC TM Motoren können nicht weiterverwendet werden. Das Motorlager kann weiter verwendet werden.
- Die alten Handsender (FAAC TM, altron) sind mit diesen TM2 Antrieben nicht kompatibel
Produktbesonderheiten
 Mittelposition (Lüftungsposition) einstellbar |
|
| Schließkraft (nur mit festen Wellenanbindungen) von 10% bis 40% einstellbar (ab Werk 20% voreingestellt) |
|
| Optional kann ein Taster angeschlossen werden (auf, stop, ab, stop, auf...) |
|
| Einfache Endlageneinstellung mit Fernbedienung |
|
| Endlagen sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei einstellbar
Typ 2 = obere Endlage / frei einstellbar | untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei einstellbar | untere Endlage / frei einstellbar |
|
| Endlageneinstellung Bei Betrieb mit automatischer Endlage unten (Auf Anschlag): feste Wellenverbinder notwendig Bei Betrieb mit automatischer Endlage oben (Auf Anschlag): fester Anschlag (Stopper oder Winkelendschiene) notwendig |
|
| Montage

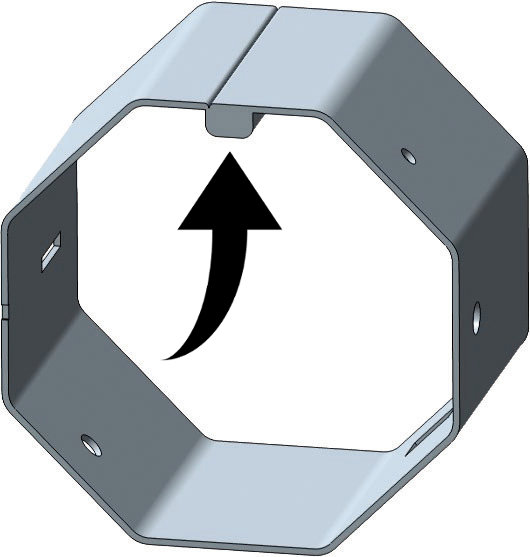

Beim Einbau dieser Motoren in eine Rollladenwelle mit 40 mm Schlüsselweite ist darauf zu achten, dass die Achtkantstahlwelle eine außenliegende Falz hat. Stahlwellen mit innenliegender Falz können den Motor beschädigen. Dies geschieht durch Schleifen des Motors an der Falz. Dadurch entstandene Schäden am Motor sind vom Garantieanspruch ausgeschlossen.
|
 |
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| TM2 35 5/30 ERX | 5 Nm | 0,50 A | 120 Watt |
| TM2 35 9/16 ERX | 9 Nm | 0,50 A | 120 Watt |
|
|
|
|
|

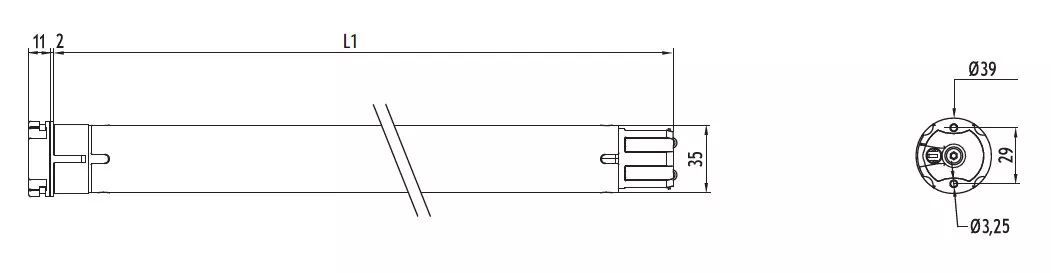

| Motortyp | Geschwindigkeit | Art. Nr.: | Abmessungen (L1) |
| TM2 35 5/30 ERX | 30 U/min | 141301 | 547 mm |
| TM2 35 9/16 ERX | 17 U/min | 141302 | 547 mm |
|
|
|
|
|
| Motortyp | Max. Zugkraft | Max. Umdr. | |
| TM2 35 5/30 | 13 kg | - | |
| TM2 35 9/16 | 24 kg | - | |
|
|
|
|
|
| Rohrdurchmesser: | | 35 mm | ||
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | 2,5 Meter |
|
| ► Typ 1 |

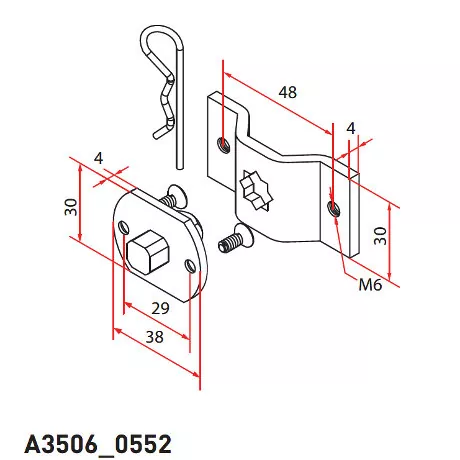

| Lager TK 48, mit 10 mm 4-kant |
 |
| Art. Nr.: A3506-0552 |
|

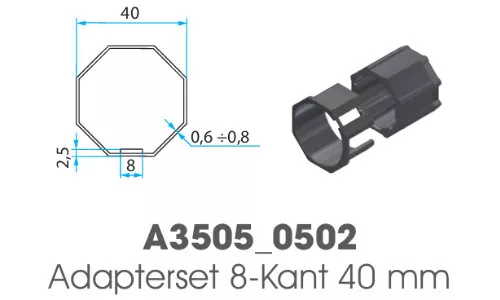

► Typ 1 SW 40 |
|
||
 |
|||
| Art. Nr.: A3505-0502 |
| bei Standardauswahl |
|---|
| 1 x FAAC TM2 35 ERX (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 2,5 Meter |
| Motorlager und Adapterset (optional nach Wahl) |
- Bedienungsanleitung (3.63 MB)
- Kurzanleitung (431.55 KB)
FAAC Spa – Soc. Unipersonale
Via Calari 10
40069 Zola Predosa – Bo – Italy
Telefon: +39 051 617 24
www.faac.de
E-Mail: info@faacgroup.com
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
