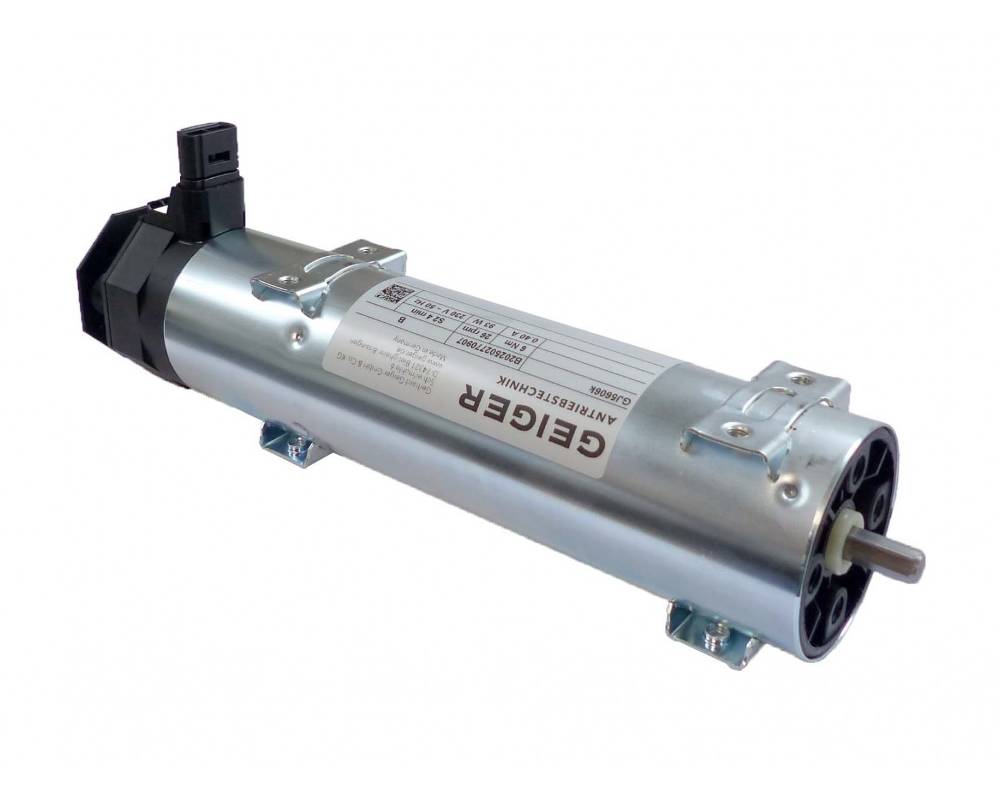

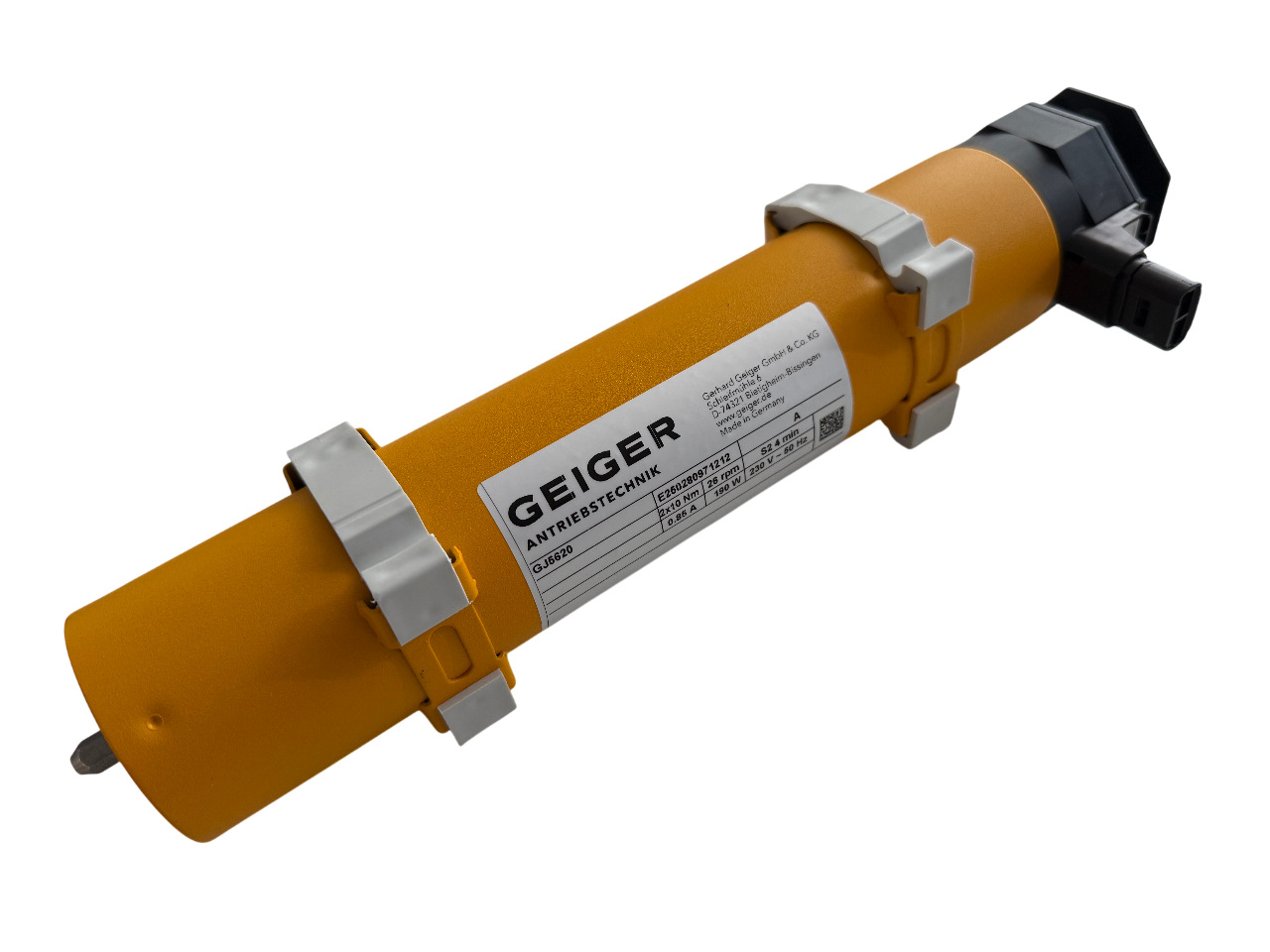

Geiger Jalousieantrieb GJ5620 Universal
20 Nm
Der Jalousieantriebe GJ5620 Universell mit mechanischer Endabschaltung hat sich im täglichen Einsatz millionenfach bewährt. Dieser Antrieb zeichnet sich durch seine zuverlässigen und erprobten Komponenten, die sichere und schnelle Montage in allen gängigen Kopfschienen und die optimale Drehmomentabstimmung aus. Für die Endlageneinstellung ist kein Zubehör notwendig. Die Endlagen werden mittels selbsthaltenden Druckknöpfen eingestellt.
Alte Bezeichnungen für den 20 Nm Motor sind M56F2052, M56F2602, M56F2869.
Alte Bezeichnungen für den 20 Nm Motor sind M56F2052, M56F2602, M56F2869.
Produktvorteile
► Mechanische Endabschaltung► Kein Einstellkabel zur Einstellung der Endlagen erforderlich
► Sichere Einstellung der Endlagen mittels selbsthaltenden Druckknöpfen
► Endschalterbereich von 80 Umdrehungen
► Werkzeuglose und sichere Montage in allen gängigen Kopfschienen
► Steckbare Anschlussleitung
► Lieferbar mit 6, 10, und 20 Nm Drehmoment
► Universeller Einbau: Für Kasten oben offen und unten offen
Endlageneinstellung
| Endposition | feste Position | Drehmomend | Selbstlernend |
|
|
|
|
|
 oben (an Kopfschiene) |
 ¹ |
X | ² |
|
|
|
|
|
 unten (Fensterbank) |
¹ |
X | X |
|
|
|
|
|
| ¹ = Wird über Druckknöpfe eingestellt | |||
| ² = Antrieb kann über Auflaufpilz abschalten | |||
|
|
|||

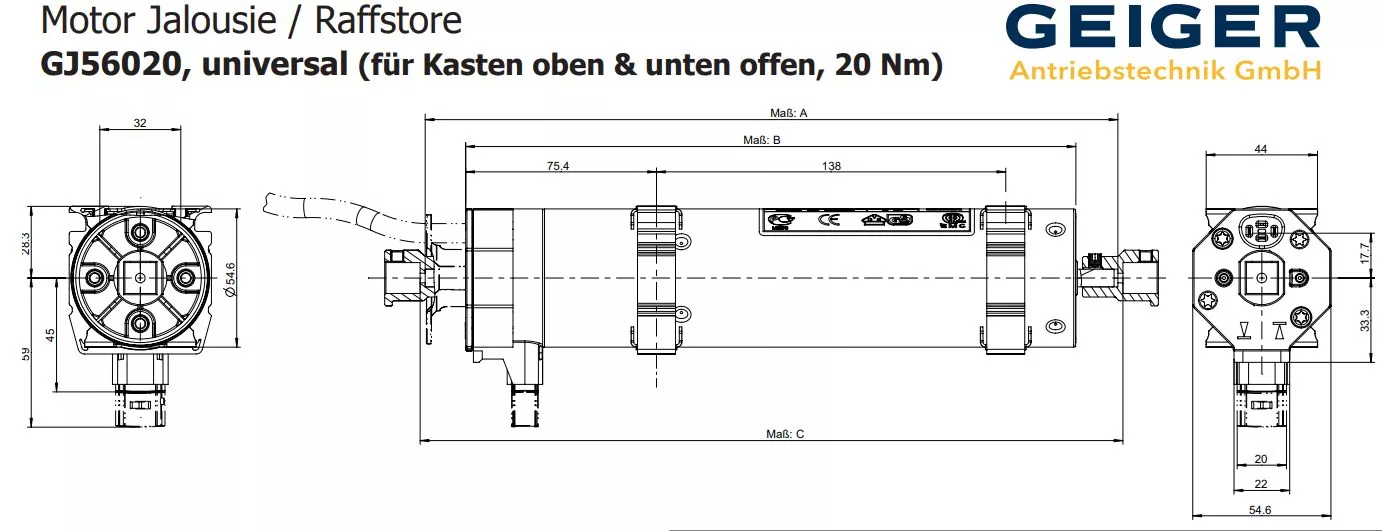

| Motortyp | Drehmoment | Artikelnummer | Geschwindigkeit | Gesamtlänge | Stromaufnahme | Leistungsaufnahme |
| GJ5620 | 20 Nm | M56F4310 | 26 U/min | 304 mm | 0,85 A | 190 Watt |
| Enschalterbereich | Abtrieb | Betriebsart | Stromversorgung | Schutzart | Kabellänge |
| 80 Umdrehungen | beidseitig | S2 4 min | 230/50 V Hz | IP54 | optional |
1 x Geiger GJ5620
1 x Bedienungsanleitung
(Standardlieferumfang ohne Anschlussleitung, Wellenkupplungen, Befestigungskit)
1 x Bedienungsanleitung
(Standardlieferumfang ohne Anschlussleitung, Wellenkupplungen, Befestigungskit)
Universal-Befestigungskit M56F766 / Datenblatt
► Befestigungskit mit Spannbügel für Jalousiemotor GJ56► zur Befestigung in Kopfschiene 51 x 56 mm mittels Spannbügel und Dämpfungselementen
► max. Belastung: 20 Nm
► die Dämpfungselemente sorgen für eine zusätzliche Geräuschoptimierung der Raffstoreanlage
► universelle Einbausituation (Kasten oben und unten offen)
Klupplungsstücke (2 Stück im Set)
|
Typ 1 ► 7 mm Sechskant |
Typ 2 ► 11 mm Sechskant |
||
 |
 |
||
|
von ► Innen-Sechskant 7 mm (Motorseitig) |
von ► Innen-Sechskant 7 mm (Motorseitig) |
||
| Art. Nr.: M56E235 | Art. Nr.: M56E247 |
|
Typ 3 ► 10 mm Sechskant |
Typ 4 ► 8 mm Sechskant |
||
 |
 |
||
|
von ► Innen-Sechskant 7 mm (Motorseitig) |
von ► Innen-Sechskant 7 mm (Motorseitig) |
||
| Art. Nr.: M56E248 | Art. Nr.: M56E278 |
|
Typ 5 ► 6 mm Sechskant |
Typ 6 ► 14 mm Nutrohrprofil |
||
 |
 |
||
|
von ► Innen-Sechskant 7 mm (Motorseitig) |
von ► Innen-Sechskant 7 mm (Motorseitig) |
||
| Art. Nr.: M56E369 | Art. Nr.: M56K061 |
|
Typ 7 ► 12 mm Vierkant |
Typ 8 ► 7 mm Vierkant |
||
 |
 |
||
|
von ► Innen-Sechskant 7 mm (Motorseitig) |
von ► Innen-Sechskant 7 mm (Motorseitig) |
||
| Art. Nr.: M56K063 | Art. Nr.: M56K064 |
|
Typ 9 ► 12 mm Nutrohrprofil |
|
 |
|
|
von ► Innen-Sechskant 7 mm (Motorseitig) |
|
| Art. Nr.: M56K119 |
- Entlageneinstellung GJ56.. mechanisch (27.69 KB)
