Geiger Rollladen Kegelradgetriebe 3:1
Rollladen bis 21 kg (SW40)
Einsatzgebiet:
► kleine Rollläden

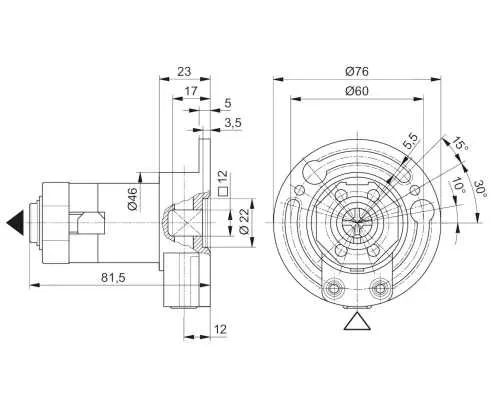

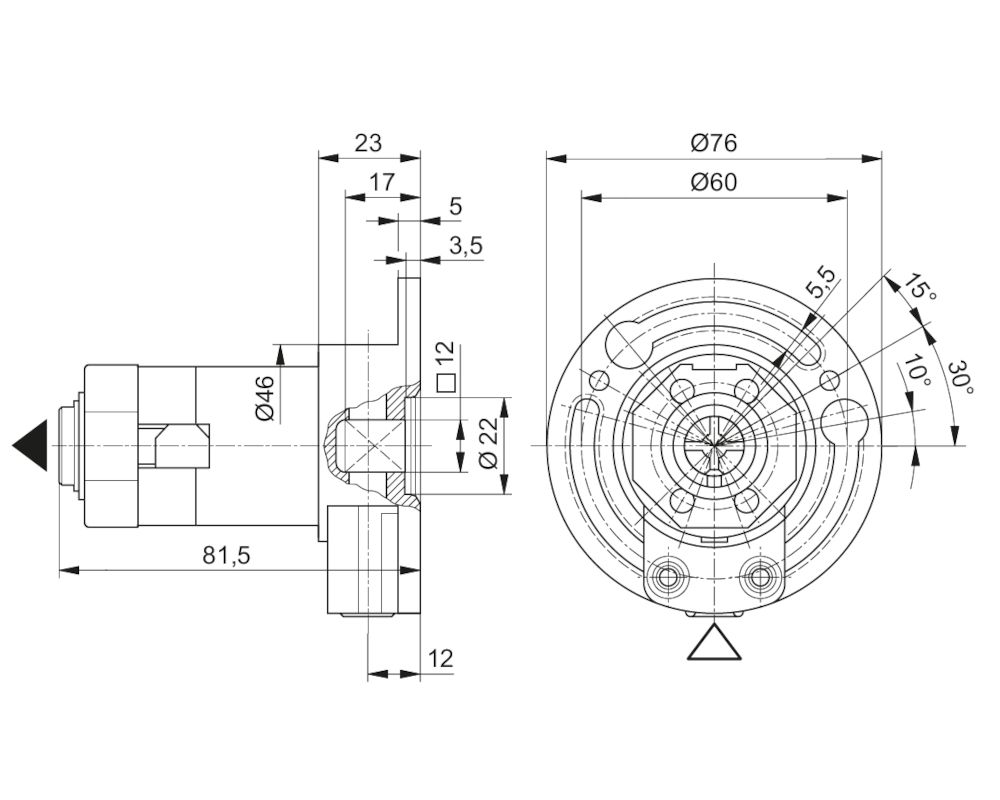

| max. Abtriebsdrehmoment | Untersetzung | Wirkungsgrad | 8-Kant Welle | Antrieb | Abtrieb |
|---|---|---|---|---|---|
| 9 Nm | 3:1 | 0,86 | SW 40 | SW 50 | SW 60 |  |6 mm durchsteckbar |
36,7 mm (SW40) |
Merkmale:
► Schnelle Bedienung durch kleine Untersetzung
► Sehr leichte Bedienung durch Bremsfederfreilauf
► Durchsteckbares Innenprofil am Antrieb (4-kant 6 mm)
► Linke und rechte Ausführung für gleiche Drehrichtung bei linkem oder rechtem Einbau
► Freilauf verhindert falsches Aufwickeln des Rollladenpanzers
► geprüft in Anlehnung an DIN EN 14201
► Sehr leichte Bedienung durch Bremsfederfreilauf
► Durchsteckbares Innenprofil am Antrieb (4-kant 6 mm)
► Linke und rechte Ausführung für gleiche Drehrichtung bei linkem oder rechtem Einbau
► Freilauf verhindert falsches Aufwickeln des Rollladenpanzers
► geprüft in Anlehnung an DIN EN 14201
Optionales Zubehör:
| Wellenadapter SW 50 | Wellenadapter SW 60 |
  |
  |
| Art. Nr.: 444F902 | Art. Nr.: 444F901 |
Produktvorteile
Der Nutzer kann Rollladen jeder Größe mit wenig Kraftaufwand und wenigen Kurbelumdrehungen bewegen. Es soll schließlich leichtgängig sein und schnell gehen. Die GEIGER Kegelradgetriebe 444F …/446F …/456F … erfüllen diese ergonomischen Anforderungen. Mit diesen Getrieben können auch ältere Menschen den Rollladen bequem kurbeln.
Fehlbedienung ausgeschlossen durch integrierte Auflaufkupplung
Der Rollladenpanzer wird nach Erreichen der unteren Endlage falsch herum aufgewickelt. Bei den GEIGER Kegelradgetrieben ist das ausgeschlossen. Beschädigungen durch ein falsches Aufwickeln gibt es bei GEIGER Kegelradgetrieben nicht. Egal, ob der Behang unten auf der Fensterbank ankommt oder ob er auf ein Hindernis aufläuft: Die GEIGER Auflaufkupplung löst aus. Sie vermeidet, dass der Behang weiter abgewickelt oder falsch aufgewickelt wird. Das bringt Sicherheit für Ihren Rollladenpanzer und vermeidet unnötige Kundendiensteinsätze vor Ort.
Lebensdauer und Bediensicherheit durch bewährte GEIGER Bremsbaugruppe
Ein nachträglicher Tausch von Rollladenantrieben ist – je nach Zugänglichkeit des Kastens – eine ziemliche „Schinderei“. GEIGER Kegelradgetriebe sind daher für mehr als 10.000 Betätigungen ausgelegt. Dies entspricht je nach Nutzungsgrad einer Lebensdauer von deutlich über 10 Jahren.
Made by GEIGER / Made in Germany — ein solides Produkt
Niemand: die Kosten für Kundendiensteinsätze belasten die Margen aus dem Neugeschäft unnötig. GEIGER Kegelradgetriebe werden auf Fertigungsstraßen vollautomatisch gefertigt. Der Fertigungsprozess erfolgt vollständig am Standort Deutschland. Die Qualität der GEIGER Kegelradgetriebe ist daher gleich bleibend gut und wird durch unsere Mitarbeiter dauernd überwacht. Unser Qualitätsmanagementsystem nach DIN EN ISO 9001:2008 stellt dies sicher. Mit unseren soliden Verzahnungen und abnutzungsfreien Bremsbaugruppen bieten wir unseren Kunden ein durchweg solides und sicheres Produkt an.
Lieferumfang:

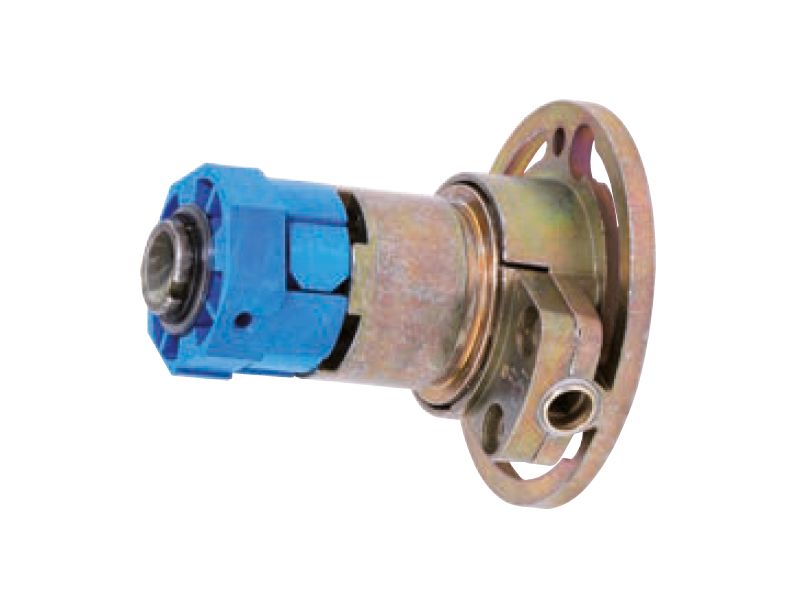

1 Stück Kegelradgetriebe 3:1 (Ausführung nach Auswahl, links Art. Nr.: 446F003, rechts Art. Nr.: 446F004)
Gerhard Geiger GmbH & Co. KG
Schleifmühle 6
D-74321 Bietigheim-Bissingen
Telefon: +49 (0) 71 42 / 938-0
Internet: www.geiger.de
E-Mail: info@geiger.de
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
Wichtig:
| Wie unterscheidet man linke und rechte Getriebeausführung? (Defektes Getriebe schon ausgebaut) | linke Ausführung | rechte Ausführung |
|
Bei Kegelradgetrieben 444F …, 446F … und 456F … von Geiger ist das ganz einfach! Stellen Sie das zu tauschende Getriebe mit der Montageseite auf die Handfläche. Zeigen die Kupplungselemente nach links, handelt es sich um eine linke Ausführung. Zeigen die Kupplungselemente nach rechts, handelt es sich um eine rechte Ausführung. |
 |
 |
Defektes Getriebe noch nicht Ausgebaut (oder Umbau von Gurt-Bedienung auf Kurbel-Bedienung)
TIPP:
Wir empfehlen immer erst das defekte Getriebe zu demontieren, um so kontrollieren zu können, ob die Abmessungen mit dem neuen Getriebe übereinstimmen.
Berechnung des erforderlichen Drehmoments mit Hilfe einer „Konstanten“
Um die Berechnung des benötigten Abtriebsdrehmoments zu vereinfachen und sicherer zu machen, wurden durch die Firma Geiger umfangreiche Testreihen Konstanten für die Berechnung ermittelt.Berechnung des Panzergewichts (Breite in M x Höhe in M x Gewicht Rollladenpanzer pro m² in kg)
Beispiel:
Für ein Türelement wird ein Rollladen mit einer Breite von 125 cm und einer Höhe von 220 cm eingesetzt. Als Behang kommt ein Mini-Profil auf einer 60er 8-kant Welle zum Einsatz. Das spezifische Behanggewicht liegt bei 4 Kg pro m².
Beispielrechnung: 1,25 m × 2,20 m × 4 kg = 11 kg Panzergewicht pro Rollladen
Berechnung des erforderlichen Drehmoments für ihren Rollladen mit der passenden Konstanten aus der unteren Tabelle
Beispiel:
Für ein Türelement wird ein Rollladen mit einer Breite von 125 cm und einer Höhe von 220 cm eingesetzt. Als Behang kommt ein Mini-Profil auf einer 60er 8-kant Welle zum Einsatz. Das spezifische Behanggewicht liegt bei 4 Kg pro m².
Beispielrechnung: 11 kg x 0,6 (Konstante) = 6,6 Nm
| Profil | Mini-Profil (8 mm) | Maxi-Profil (14 mm) | ||
|---|---|---|---|---|
| Behang-Höhe | Welle | 8-kant SW 40 | 8-kant SW 60 | |
| bis 140 mm | 0,35 | 0,6 | 0,6 | |
| bis 240 mm | 0,42 | 0,6 | 0,65 | |
