Geiger Schneckengetriebe 7:1

Art.Nr.:
418F005
1-3 Werktage 1-3 Werktage (Ausland abweichend)
Endabschaltung:
Ohne Endanschlag (AB)
max. Drehmoment:
20 Nm
Verwendung:
Markisen
Lieferstatus:
Getriebe auf Lager
41,65 €

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung

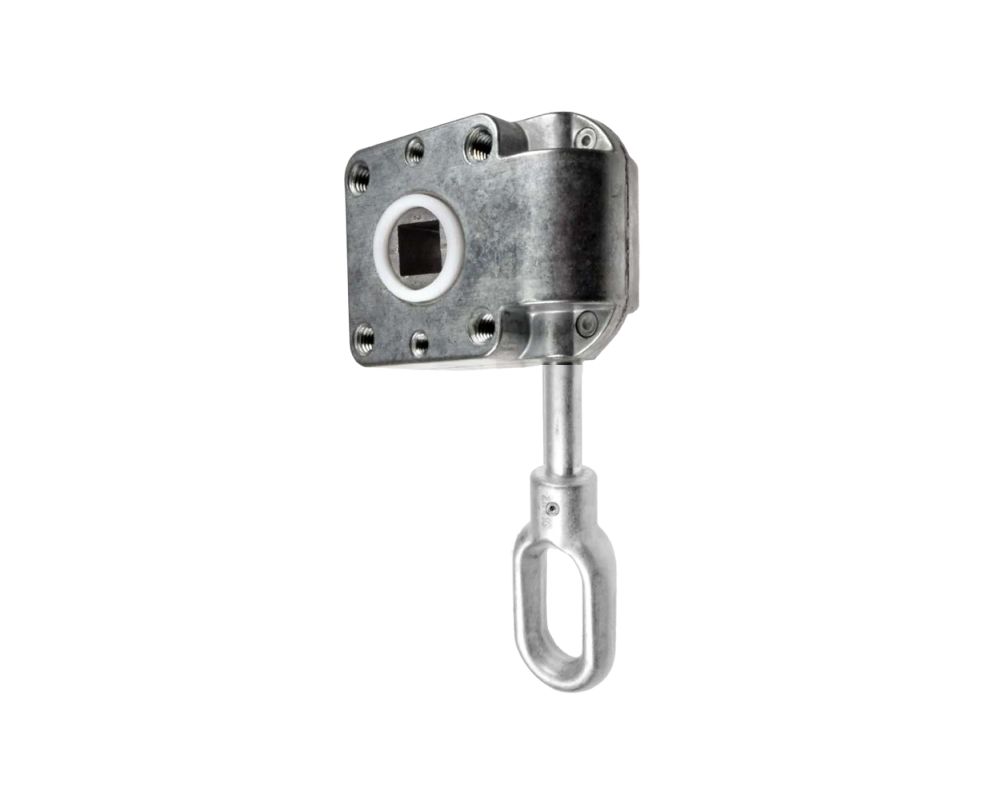

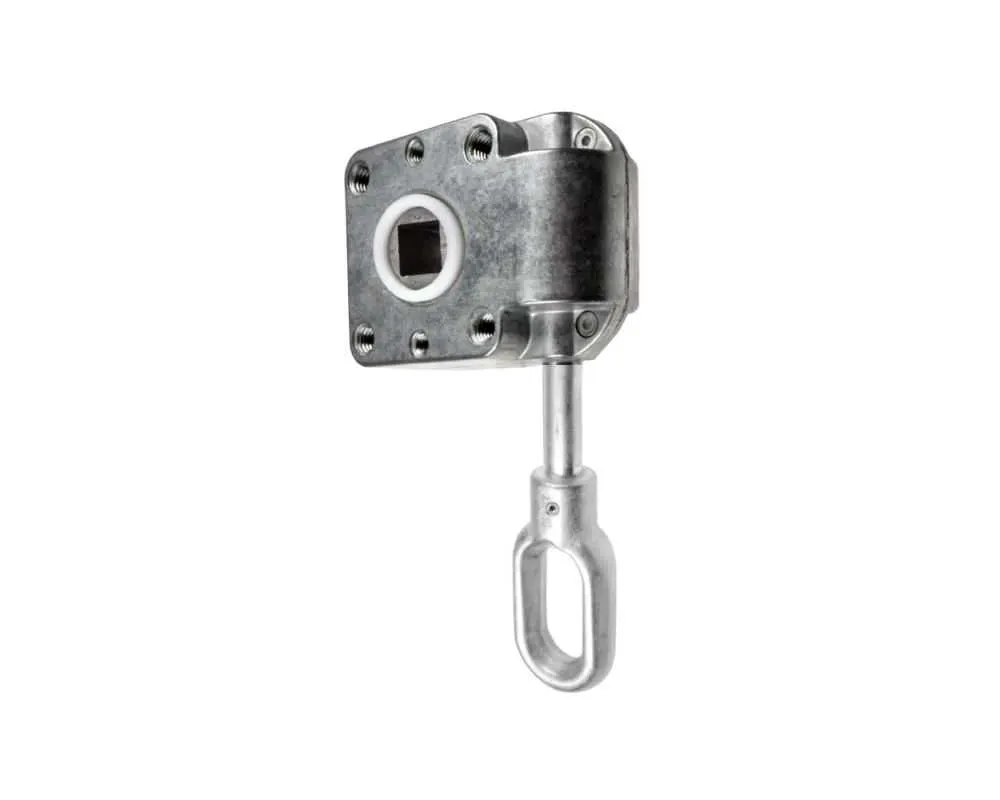

Das Geiger-Schneckengetriebe 7:1 ist der Klassiker unter den Schneckengetrieben und eignet sich für Gelenkarm-, Fallarm- und Fenstermarkisen. Diese Getriebeart wird von vielen Herstellern verwendet. Der Abtrieb ist ein 13 mm innen-4-kant. Das Geiger-Markisen-Getriebe wird mit einer ovalen Zinköse für Kurbeln mit Fleischerhaken ausgeliefert. Für die Befestigung sind verschiedene Bohrungen mit Gewinde M6 und M8 vorhanden.

Einsatzgebiet:

► Gelenkarm-, Fallarm- und Fenstermarkisen

max. Abtriebsdrehmoment Untersetzung Wirkungsgrad Abtrieb (Innen-4-kant) Antrieb
20 Nm 7:1 0,42  13 mm Zinköse

Merkmale:

► Der starke Markisen-Klassiker
► Ohne Endanschlag (AB)

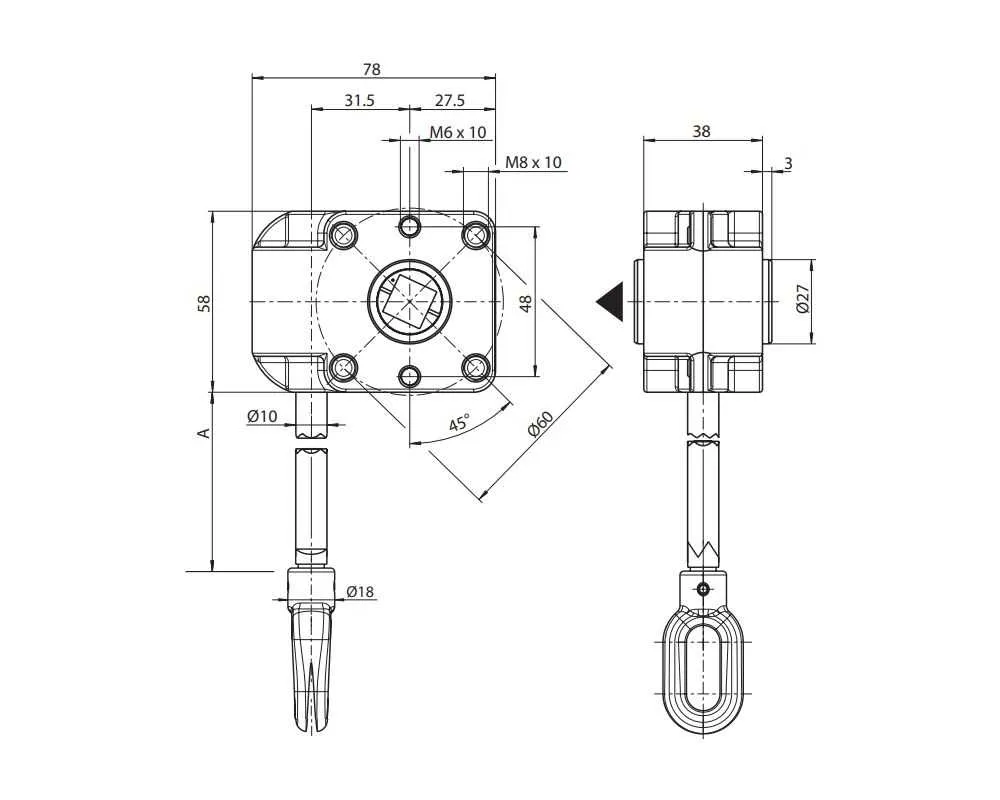

► Bohrungen mit Gewinde M6 und M8 zur Befestigung vorhanden. (Abmessung siehe technische Zeichnung)
► Getriebemitte bis Anfang Öse: 64 mm Getriebeende bis Anfang Öse: (A) 35 mm

Lieferumfang:

1 Stück Schneckengetriebe 7:1 Art. Nr.: 418F005

Gerhard Geiger GmbH & Co. KG

Schleifmühle 6
D-74321 Bietigheim-Bissingen

Telefon: +49 (0) 71 42 / 938-0

Internet: www.geiger.de
E-Mail: info@geiger.de

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
