Geiger Solidline Easy Motorkit

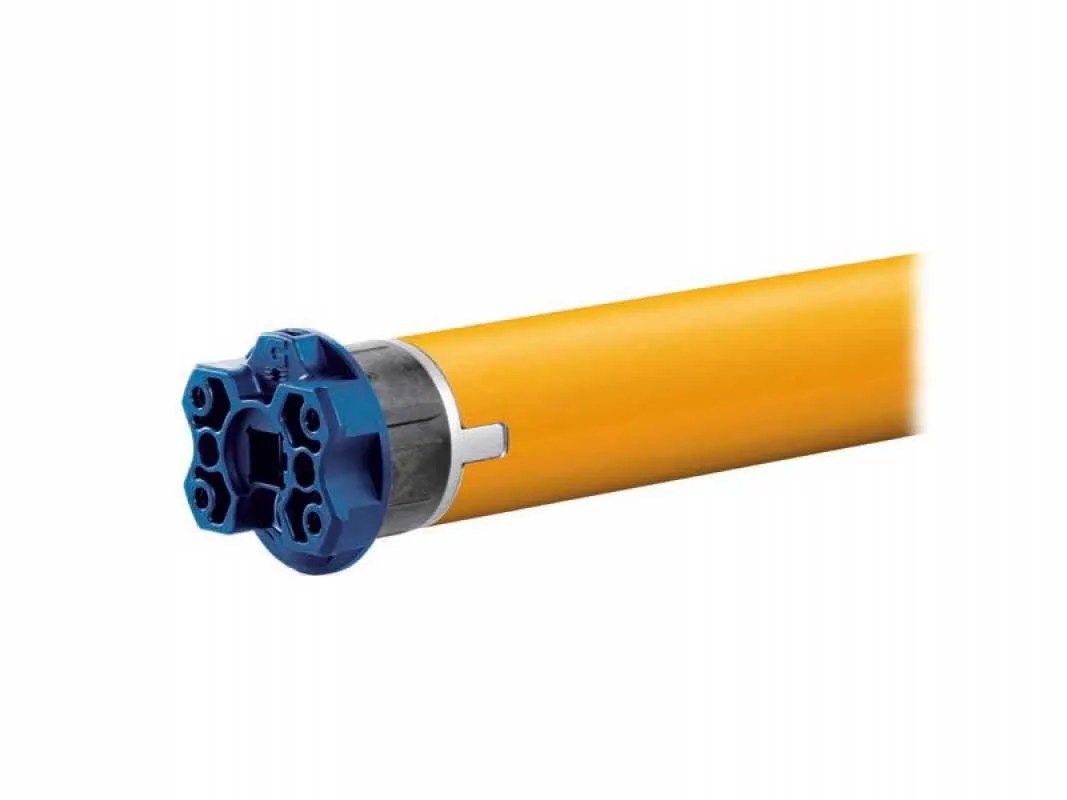

SOLIDline Easy (GU45...-E01) - Einfache Installation und hoher Komfort für Rollladen Mit der neuen elektronischen Endabschaltung Easy erleichtert GEIGER die Inbetriebnahme von Sonnenschutzantrieben drastisch! Die bekannte und bewährte Easy-Technologie wurde noch weiter vereinfacht. Kein spezielles Einstellkabel mehr notwendig, keine Reihenfolge mehr zu beachten und zwei Einstellarten: eben Easy.
Endlageneinstellung
| Endposition | feste Position | Drehmoment |
|
|
|
|
|
|
 oben (Kasten) |
 ³ |
¹ |
|
|
|
|
|
|
 unten (Fensterbank) |
³ |
² |
|
|
|
|
|
|
| ¹ = Anschlagstoppfen, Winkelleiste erforderlich | |||
| ² = Feste Wellenanbindungen erforderlich. | |||
| ³ = Programmierung der Endlagen über ein beliebiges Einstellkabel möglich. Es kann jedes Einstellkabel verwendet werden, das eine Programmiertaste besitzt oder einen gleichzeitigen AUF-/AB-Befehl zulässt. | |||
|
|
|||
Produktmerkmale
► Elektronische Endabschaltung► Referenierung:
Alle 50 Zyklen wird eine Referenzfahrt durchgeführt, um nachzuprüfen, ob die Endlagen stimmen. Hierzu wird der Behang nach oben gefahren, bis der Motor auf Drehmoment abschaltet. Die Endlagen werden so überprüft und, wenn nötig, nachkorrigiert.
► Automatische Erkennung Links-/Rechtseinbau► Parallel schaltbar
► Steckbare Anschlussleitung
► Softposition:
Der Behang stoppt vor Erreichen der oberen Endlage zur Schonung der Materialien.
► Festfrierschutz:
Die integrierte feinfühlige Motorintelligenz gewährleistet, dass Behänge, die an der Fensterbank angefroren sind, erkannt und nicht abgerissen werden.
► Hinderniserkennung in AUF-Richtung:
Die integrierte feinfühlige Motorintelligenz gewährleistet, dass die Anlage beim Einfahren geschützt wird.
► Blockiererkennung in AB-Richtung:
Die integrierte feinfühlige Motorintelligenz gewährleistet, dass die Anlage beim Ausfahren geschützt wird.
► Überprüfung der Endlagen
Die Überprüfung der Endlagen erfolgt über eine feinfühlige Drehmomentabschaltung. Dies erfolgt durch Referenzfahrten nach den ersten 5 sowie 20 Zyklen und danach nach jeweils 50 Zyklen. Zwischen diesen Referenzfahrten wird der Behang wenige Millimeter vor Erreichen des Rollladenkastens in der oberen Endlage gestoppt und somit keine dauerhafte Zugbelastung auf den Behang ausgeübt.

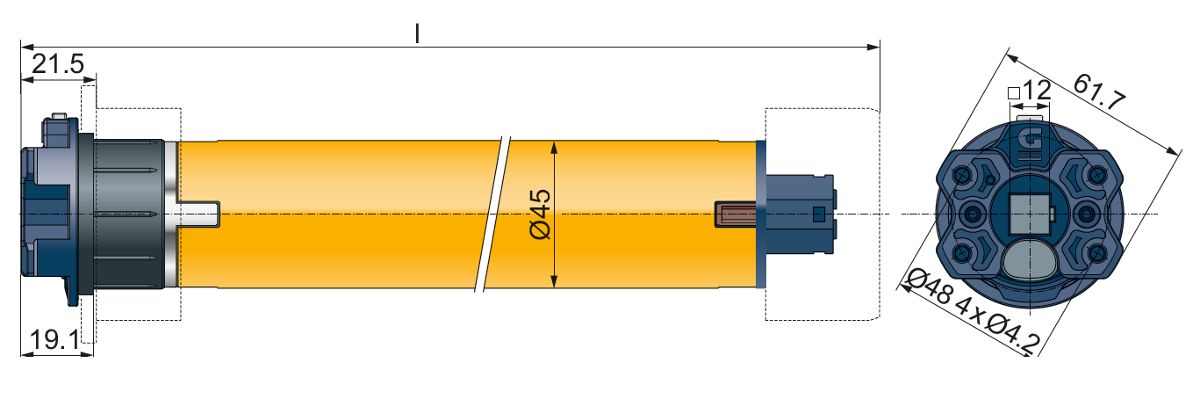

| Motortyp | Art. Nr.: | Kennung | Drehmoment | Geschwindigkeit | Abmessungen | Stromaufnahme | Leistungsaufnahme |
| MK4510SOC-E | M45F2200 | GU4510E-E01 | 10 Nm | 16 U/Min | 519,5 mm | 0,47 A | 105 Watt |
| MK4520SOC-E | M45F2214 | GU4520E-E01 | 20 Nm | 16 U/Min | 549,5 mm | 0,95 A | 140 Watt |
| MK4530SOC-E | M45F2215 | GU4530E-E01 | 30 Nm | 16 U/Min | 569,5 mm | 1,20 A | 220 Watt |
| Enschalterbereich | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
| - Umdrehungen | 45 mm | 230/50 V Hz | IP44 | 3 m, steckbar |
| ► Typ 1 | |
| Vierkantsternlager, inkl. 4-kant und Splint | |
 |
 |
| Art. Nr.: M45F882 | |
| ► Typ 2 | |
| Abrolllager | |
 |
 |
| Art. Nr.: M45F181 | |
| ► Typ 3 | |
| Standardmotorlager max. 50 Nm | schnelle u. ergonomische Montage: "clip + fertig" |
 |
 |
| Art. Nr.: M45F176 |
|
► Typ 1 SW 50 |
|
||
 |
|||
| Art. Nr.: M45F800 | max. 40 Nm |
|
► Typ 2 SW 60 |
|
|
 |
||
| Art. Nr.: M45F801 | max. 40 Nm | ||
|
► Typ 3 SW 70 |
|
|
 |
||
| Art. Nr.: M45F808 | max. 40 Nm | ||
1 x Geiger SOLIDLine Easy GU45XXE-E01 SOC-Kopf (Drehmoment nach Wahl)
1 x Anschlussleitung 3 Meter (steckbar, UV-beständig, Kabelenden offen) Art. Nr.: M56E219
1 x Adapter und Mitnehmer für Achtkantwelle SW 60 Art. Nr.: M45F801
- Montage- und Betriebsanleitung (677.24 KB)
