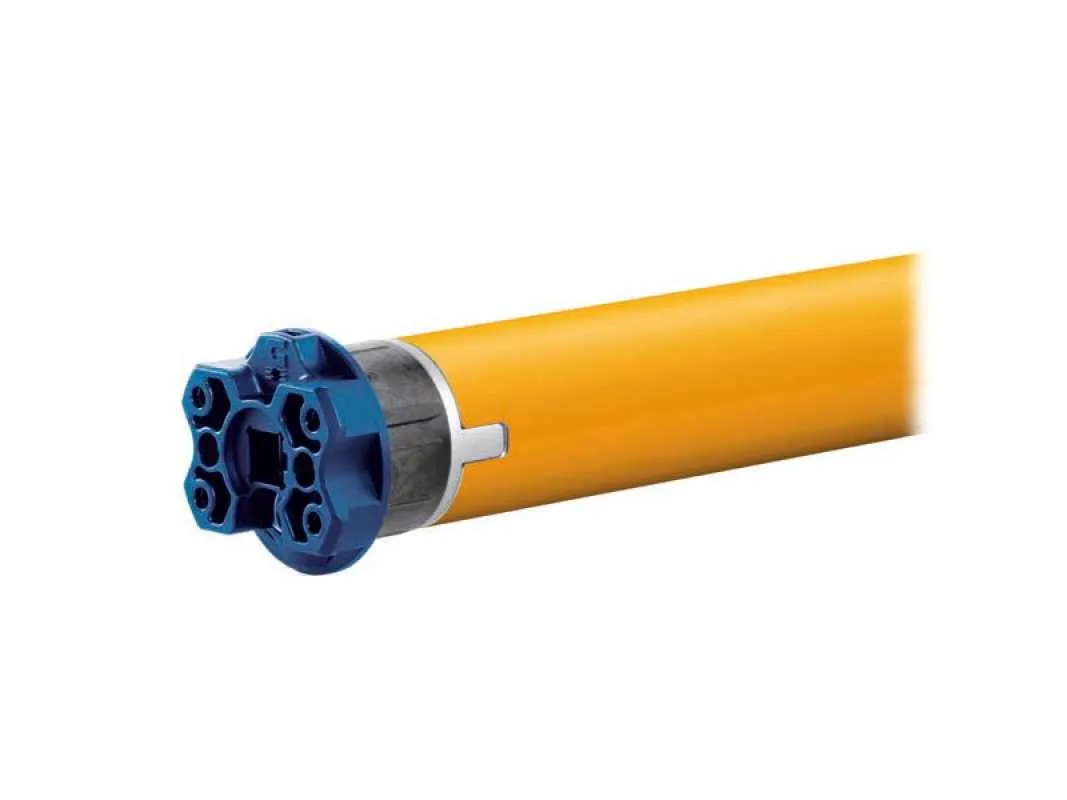

Geiger Solidline Flex AIR Loxone Motorkit
SOLIDLine Flex AIR (GU45xxE-04) Angenehm leises Laufgeräusch der Motoren. Geringer Energieverbrauch im Zeitalter hoher Energiepreise. Geringe Erwärmung des Motors und damit außergewöhnlich lange Laufzeit der Motoren. Drehmomentabschaltungen belasten die Rollladenanlage stärker als Positionsabschaltungen. Deshalb verzichtet der SOLIDLine Flex AIR auf Drehmomentabschaltungen, wann immer dies möglich ist. Nur für eine Lernfahrt bei Inbetriebnahme des Motors, sowie nach jeweils 50 Zyklen, erfolgen Drehmomentabschaltungen in der oberen Endlage. In der unteren Endlage erfolgt nach der Inbetriebnahme keine Drehmomentabschaltung mehr. Bei Rollläden mit Stoppern und Hochschiebesicherungen genügt ein einmaliges Anfahren der oberen und unteren Endlage. Fertig! Plug & Play!
Endlageneinstellung
| Endposition | feste Position | Drehmoment |
|
|
|
|
|
|
 oben (Kasten) |
 |
¹ |
|
|
|
|
|
|
 unten (Fensterbank) |
|
² |
|
|
|
|
|
|
| ¹ = Anschlagstopfen, Winkelleiste erforderlich | |||
| ² = Feste Wellenanbindungen erforderlich. | |||
|
|
|||
Produktmerkmale |
Anwendungen |
|
► Festfrierschutz |
► Rollladen (ohne Stopper/ohne Hochschiebesicherung) |
Hinweise |
Einbauhinweise |
|
► Auto. Erkennung Links-/Rechtseinbau |
► Kein Einstellkabel für die Inbetriebnahme notwendig |
| Motortyp | Art. Nr.: | Kennung | Drehmoment | Geschwindigkeit | Abmessungen | Stromaufnahme | Leistungsaufnahme |
| MK4510SOC-F04 | MK45F4940 | GU4510E-F04 | 10 Nm | 16 U/Min | 519,5 mm | 0,47 A | 105 Watt |
| MK4520SOC-F04 | MK45F4941 | GU4520E-F04 | 20 Nm | 16 U/Min | 549,5 mm | 0,95 A | 140 Watt |
| MK4530SOC-F04 | MK45F4942 | GU4530E-F04 | 30 Nm | 16 U/Min | 569,5 mm | 1,20 A | 220 Watt |
| Enschalterbereich | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge |
| - Umdrehungen | 45 mm | 230/50 V Hz | IP44 | 3 m, steckbar |

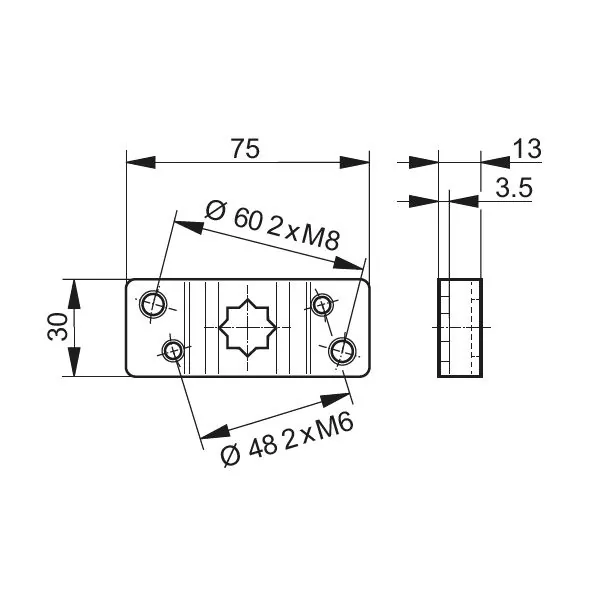

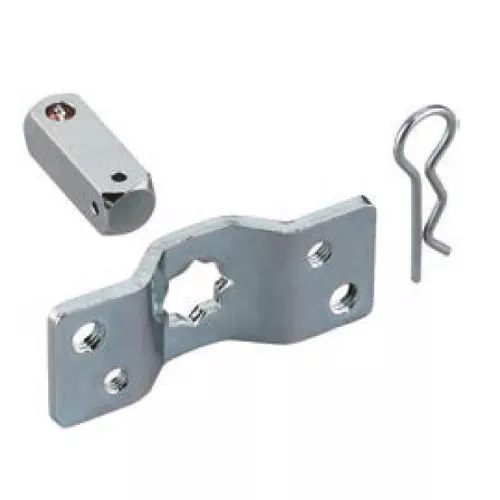

| ► Typ 1 | |
| Vierkantsternlager, inkl. 4-kant und Splint | |
 |
 |
| Art. Nr.: M45F882 | |

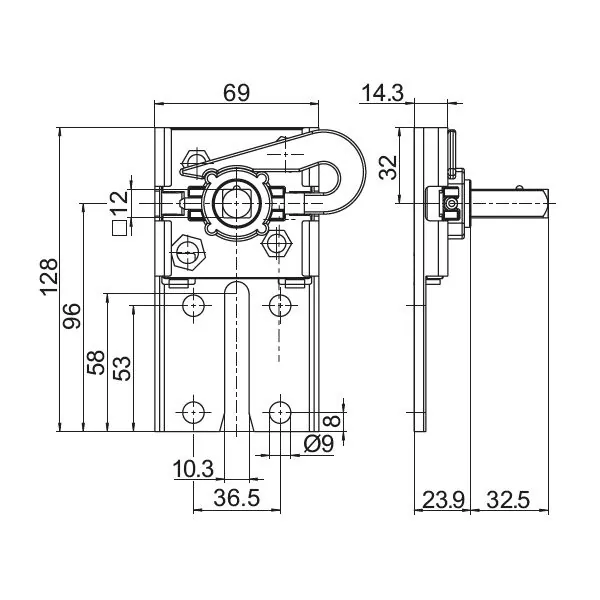

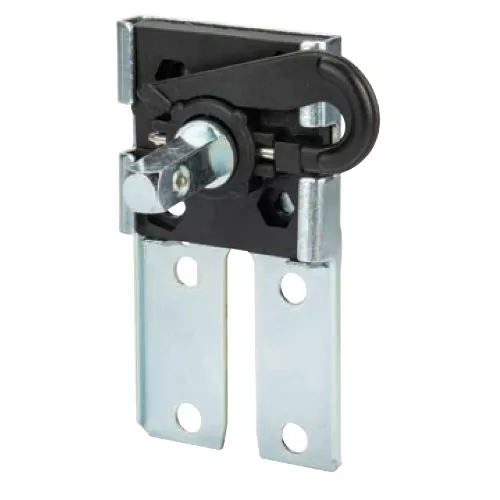

| ► Typ 2 | |
| Abrolllager | |
 |
 |
| Art. Nr.: M45F181 | |

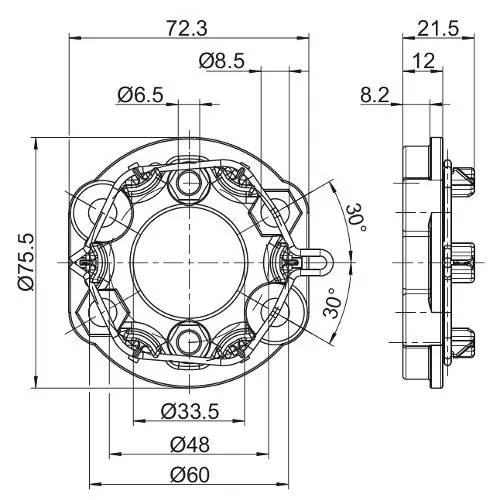

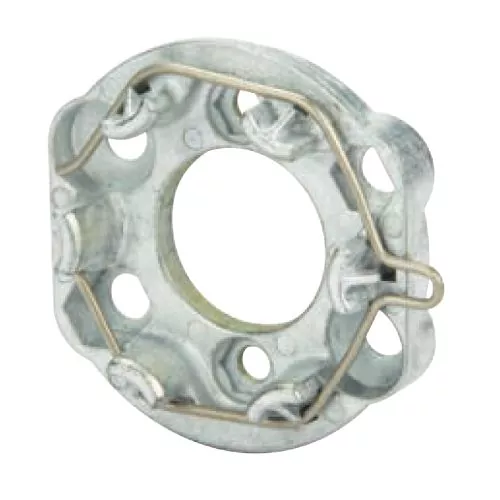

| ► Typ 3 | |
| Standardmotorlager max. 50 Nm | schnelle u. ergonomische Montage: "clip + fertig" |
 |
 |
| Art. Nr.: M45F176 |
|

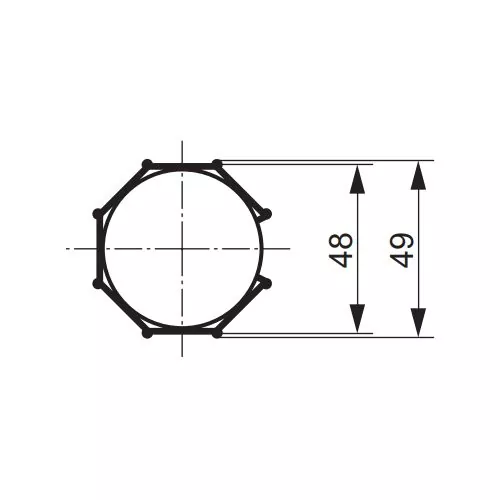

► Typ 1 SW 50 |
|
||
 |
|||
| Art. Nr.: M45F800 | max. 40 Nm |
|

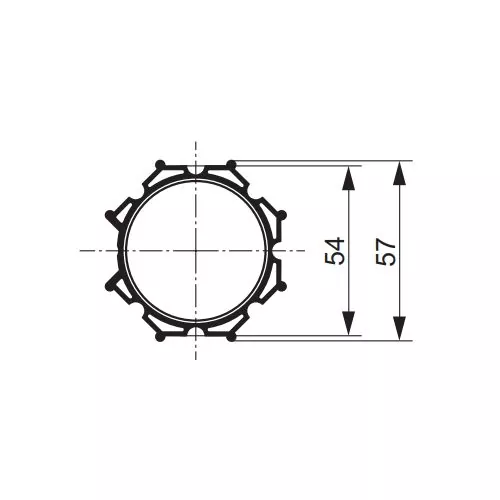

► Typ 2 SW 60 |
|
|
 |
||
| Art. Nr.: M45F801 | max. 40 Nm | ||
|

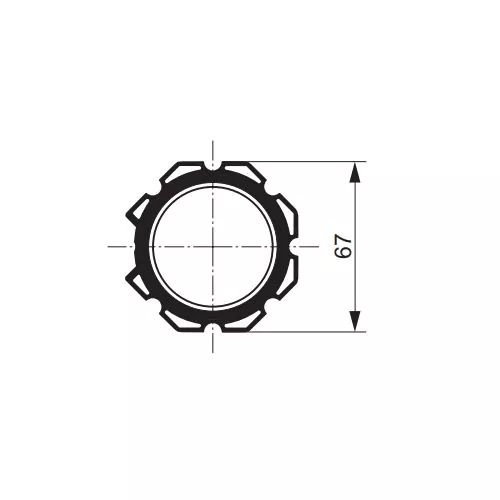

► Typ 3 SW 70 |
|
|
 |
||
| Art. Nr.: M45F808 | max. 40 Nm | ||
| Blockiererkennung | |
| Sensible Hinderniserkennung | |
| Fliegengitterschutzfunktion |  |
| Zwischenposition | |
| Dynamische Drehmomentanpassung | |
| Festfrierschutz oben | |
| Festfrierschutz unten | |
| Sanftanschlag oben | |
| Erhöhter Anpresskraft bei festen Wellenanbindungen | |
| Parallel schaltbar | |
| Steckbare Anschlussleitung | |
| Funkempfänger integriert | |
| Funk-System unidirektional | |
| Funk-System bidirektional | |
| integrierte Bluetooth Schnittstelle | |
| Funk Mesh-Technologie | |
| Endlageneinstellung fixe Punkte | |
| Automatische Endlagenerkennung, feste Wellenanbindungen (Plug & Play) | |
| Automatische Endlagenerkennung, flexible Aufhängefedern (Plug & Play) | |
| Vor Ort Bedienung mit 1-fach-Taster möglich | |
| Softwareupdate möglich | |
| Behanglängenausgleich | |
| Motorkopf Überwickelbar | |
| Verschiedene Fahrprofile / besondere Laufruhe | |
1 x Geiger SOLIDLine Flex Air / SOC-Kopf (Drehmoment nach Wahl)
1 x Anschlussleitung 3 Meter (steckbar, UV-beständig, Kabelenden offen) Art. Nr.: M56E219
1 x Adapter und Mitnehmer für Achtkantwelle SW 60 Art. Nr.: M45F801
- Montage- und Betriebsanleitung (1.71 MB)
