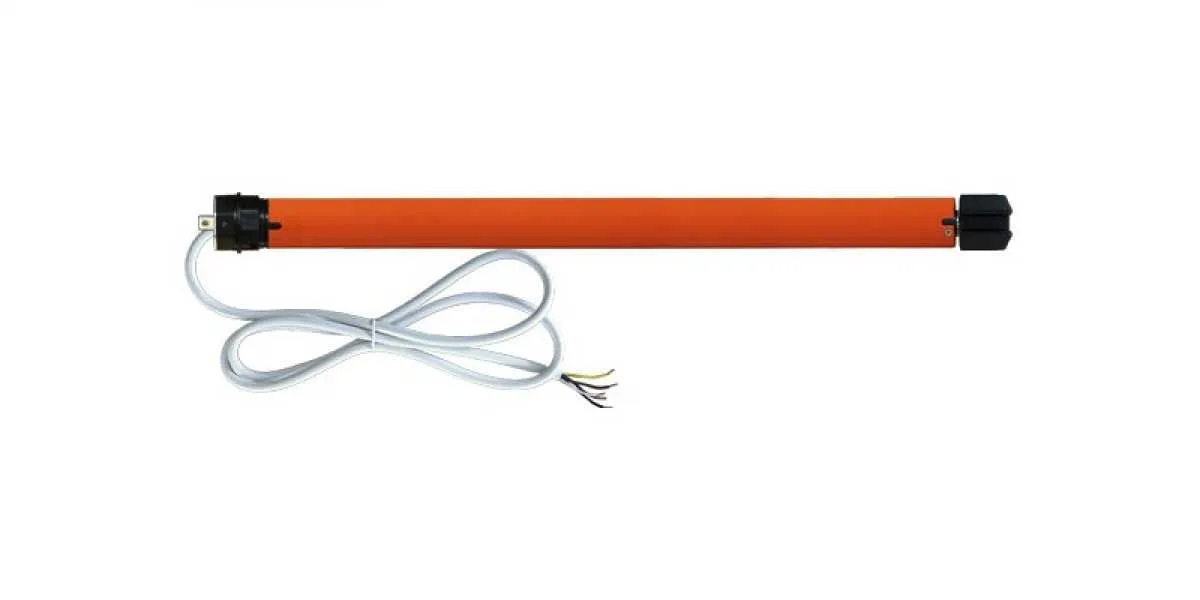

Kaiser Nienhaus Electronic Mercato - Mini
SERIE ELECTRONIC MERCATO MINI / elektronische Endabschaltung
Motoren der Serie Electronic Mercato können sehr einfach per Justierschalter oder auch automatisch eingestellt werden. Neben sehr leisen Laufeigenschaften verfügen die Motoren über einen Festfrierschutz und einen Auflaufschutz mit Reversier-Funktion.
Highlights der Serie Electronic Mercato im Überblick:
- Endpunkteinstellung per Justierschalter oder automatisch
- Endpunkteinstellung per Set-Taste am Motorkopf
- Auflaufschutz mit Reversier-Funktion (aktivierbar/deaktivierbar) Der Auflaufschutz ist 20cm vor dem oberen und 10cm vor dem unteren Endpunkt nicht aktiv.
- Festfrierschutz
- leise laufend
- hohe Leistungsreserven
Hinweise:
► Die Laufzeit der Motoren liegt bei ca. 4 Min. Danach wird die integrierte Thermosicherung aktiv und schaltet den Motor für ca. 30 Min. ab. Nach dieser Abkühlphase arbeitet der Motor wieder. Sollten Sie bei der Endpunkteinstellung den Motor mehrfach laufen lassen, kann es vorkommen, dass sich die Thermosicherung einschaltet und den Motor vorübergehend abstellt.
►Geringe Positionsverschiebungen der Endlagen im späteren Betrieb können z. B. durch Auswirkungen von Temperaturunterschieden (Winter /Sommer) auf den Rollladenpanzer entstehen. Daher unbedingt die obere Endlage (Laufrichtung aufwärts) mit 3 cm. „Spiel“ einstellen.
►Geringe Positionsverschiebungen der Endlagen im späteren Betrieb können z. B. durch Auswirkungen von Temperaturunterschieden (Winter /Sommer) auf den Rollladenpanzer entstehen. Daher unbedingt die obere Endlage (Laufrichtung aufwärts) mit 3 cm. „Spiel“ einstellen.
Endlageneinstellung
| Endposition | feste Position | Drehmoment |
Selbstlernend
|
|
|
|
|
|
 oben (Kasten) |
 |
 |
¹ |
|
|
|
|
|
 unten (Fensterbank) |
|
|
|
|
|
|
|
|
¹ Die automatische Endpunkteinstellung kann nur dann genutzt werden, wenn der Rollladen über eine Winkelendschiene verfügt oder Anschlagstopfen montiert sind.
Technische Daten
| Bezeichnung: | Primus Electronic Mercato - Mini |
|---|---|
| Drehmoment: | 10 Nm |
| Rollladenfläche: | bis max. 2,8 m² |
| Leistungsaufnahme: | 144 Watt |
| Stromaufnahme: | 0,48 A |
| Geschwindigkeit: | 17 U/min. |
| Anschlusskabel: | 3 Meter (fest verbaut) |
| Motorlager: | inkl. (Typ 1) |
| Adapterset: | inkl. SW 40 |
| Schutzklasse: | IP 44 |
| Motorlänge: | 610 mm |
Standard-Lieferumfang
1 x Kaiser Nienhaus Electronic Mercato - Mini Rohrmotor
1 x Anschlussleitung 3 Meter (fest montiert)
1 x Adapterset SW 40
Optional wählbare Produkte
- Motorlager | zur Befestigung des Antriebs im Rollladenkasten
Diese befinden sich nicht im Standard-Lieferumfang.
Daten und Ansicht der verfügbaren Motorlager
Auszuwählen sind die Motorlager im oberen Bereich über der Preisangabe
| ► Clipslager Metall, für Fertigkästen (Typ 1) | ► Clipslager Metall, 100 x 100 mm (Typ 2) |
|
Standard-Lieferumfang
|
|
|
|
|
 |
 |
|
|
|
| Art. Nr.: 212122 | Art. Nr.: 212154 |
- Kaiser Nienhaus Steuerungsvorschläge (8.34 MB) :
- Kaiser Nienhaus Steuerungsvorschläge für Einzel- und Gruppensteuerungen von Motoren für Rollläden, Jalousien und Markisen.
- Bedienungsanleitung (448.98 KB) :
- Einbau- und Bedienungsanleitung, Elektrischer Anschluss, Verlegung Netzkabel, Einstellung der Endpunkte,
