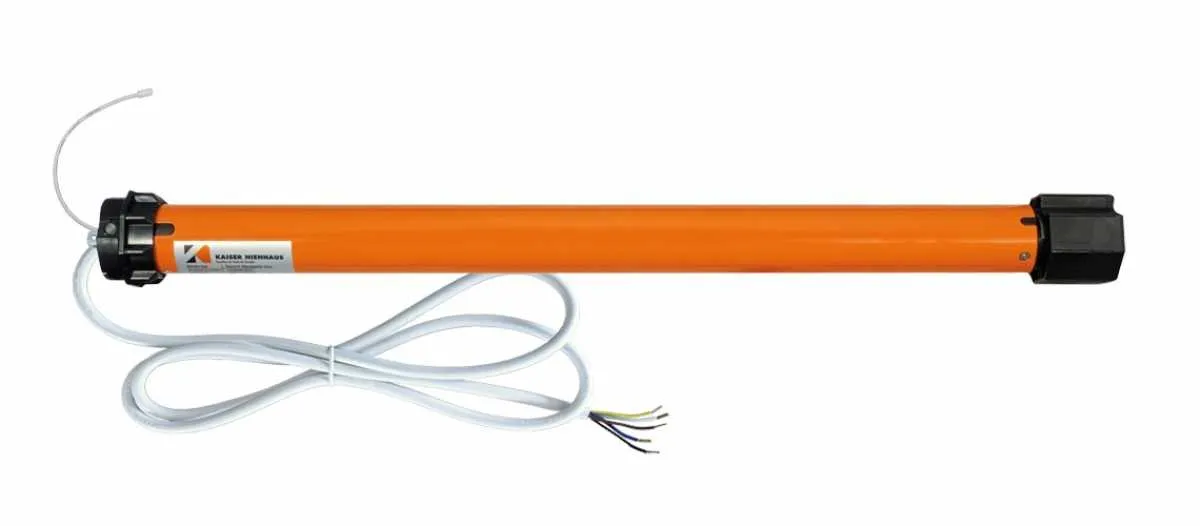

Kaiser Nienhaus Serie Funk Mercato
SERIE FUNK MERCATO
Die Serie Funk Mercato vereint viele sinnvolle Produktmerkmale wie eine sichere, bidirektionale 434MHz Funkfrequenz und einen integrierten Repeater. Die bidirektionale Funkkommunikation eignet sich besonders für den Einsatz mit der Mediola Iqontrol SmartHome Steuerung. Des Weiteren verfügen die Motoren über einen Festfrierschutz sowie eine deaktivierbare Hinderniserkennung.
Highlights der Serie Funk Mercato im Überblick:
- Funkfrequenz 434MHz bidirektional
- integrierter Repeater (aktivierbar/deaktivierbar)
- kombinierbar mit der Mediola Iqontrol SmartHome Steuerung
- Anschlusskabel 3m steckbar
- Hinderniserkennung mit Reversier-Funktion (aktivierbar/deaktivierbar)
- Festfrierschutz mit Reversier-Funktion
- leise laufend
- hohe Leistungsreserven
Hinweise:
► Die Laufzeit der Motoren liegt bei ca. 4 Min. Danach wird die integrierte Thermosicherung aktiv und schaltet den Motor für ca. 30 Min. ab. Nach dieser Abkühlphase arbeitet der Motor wieder. Sollten Sie bei der Endpunkteinstellung den Motor mehrfach laufen lassen, kann es vorkommen, dass sich die Thermosicherung einschaltet und den Motor vorübergehend abstellt.
►Geringe Positionsverschiebungen der Endlagen im späteren Betrieb können z. B. durch Auswirkungen von Temperaturunterschieden (Winter /Sommer) auf den Rollladenpanzer entstehen. Daher unbedingt die obere Endlage (Laufrichtung aufwärts) mit 3 cm. „Spiel“ einstellen.
►Geringe Positionsverschiebungen der Endlagen im späteren Betrieb können z. B. durch Auswirkungen von Temperaturunterschieden (Winter /Sommer) auf den Rollladenpanzer entstehen. Daher unbedingt die obere Endlage (Laufrichtung aufwärts) mit 3 cm. „Spiel“ einstellen.
Endlageneinstellung
| Endposition | feste Position | Drehmoment |
Selbstlernend
|
|
|
|
|
|
 oben (Kasten) |
 |
 |
¹ |
|
|
|
|
|
 unten (Fensterbank) |
|
|
|
|
|
|
|
|
¹ ¹ Die automatische Endpunkteinstellung kann nur dann genutzt werden, wenn der Rollladen über eine Winkelendschiene verfügt oder Anschlagstopfen montiert sind.
Technische Daten
| Bezeichnung: | Primus Funk Mercato | Favorit Funk Mercato | Master Funk Mercato |
|---|---|---|---|
| Drehmoment: | 10 Nm | 20 Nm | 30 Nm |
| Rollladenfläche: | bis max. 3,5 m² | bis max. 5 m² | bis max. 7 m² |
| Leistungsaufnahme: | 112 Watt | 145 Watt | 191 Watt |
| Stromaufnahme: | 0,48 A | 0,69 A | 0,87 A |
| Geschwindigkeit: | 15 U/min. | 15 U/min. | 15 U/min. |
| Anschlusskabel: | 3 Meter (fest verbaut) | 3 Meter (fest verbaut) | 3 Meter (fest verbaut) |
| Motorlager: | inkl. (Typ 1) | inkl. (Typ 1) | inkl. (Typ 1) |
| Adapterset: | inkl. (Typ 2 / SW 60) | inkl. (Typ 2 / SW 60) | inkl. (Typ 2 / SW 60) |
| Schutzklasse: | IP 44 | IP 44 | IP 44 |
| Motorlänge: | 639 mm | 639 mm | 688 mm |
Standard-Lieferumfang
1 x Kaiser Nienhaus Funk Mercato Rohrmotor (Drehmoment nach Wahl)
1 x Anschlussleitung 3 Meter (steckbar)
Optional wählbare Produkte
- Adapterset | bestehend aus Adapterring und Mitnehmer
- Motorlager | zur Befestigung des Antriebs im Rollladenkasten
Diese befinden sich nicht im Standard-Lieferumfang.
Daten und Ansicht der verfügbaren Motorlager
Auszuwählen sind die Motorlager im oberen Bereich über der Preisangabe
| ► Clipslager Metall, für Fertigkästen (Typ 1) | ► Clipslager Metall, 100 x 100 mm (Typ 2) |
|
Standard-Lieferumfang
|
|
|
|
|
 |
 |
|
|
|
| Art. Nr.: 212122 | Art. Nr.: 212154 |
Ansicht der verfügbaren Wellenadapter (Mitnehmer + Adapterring)
Auszuwählen sind die Wellenadapter im oberen Bereich über der Preisangabe
|
► 8-kant Welle | SW 50 (Typ 1) |
|
||
 |
|||
| Art. Nr.: 211260 |
|
► 8-kant Welle | SW 60 (Typ 2) |
|
|
 |
||
| Art. Nr.: 211110 | ||
|
► 8-kant Welle | SW 70 (Typ 3) |
|
|
 |
||
| Art. Nr.: 211210 | ||
Optionale Sender / Merkmale
| Mercato Mano 1 | Mercato Adesso 5 | Mercato Plano 1 | Mercato Plano 5 | Mercato Nivel 15 | |
 |
 |
 |
 |
 |
|
| Anzahl Kanäle: | 1 | 5 | 1 | 5 | 15 |
| Farbe: | weiß | weiß | weiß | weiß | weiß |
| Zeitschaltung: | |
|
|
|
|
| Alu Rahmen: | |
|
|
|
|
| Glasfront: | |
|
|
|
|
| Wandhalterung: | |
|
|
|
|
- Bedienungsanleitung (510.34 KB) :
-
Einbau- und Bedienungsanleitung, Elektrischer Anschluss, Verlegung des Netzkabels, Anlernen des ersten Handsenders, Leitfaden zur Erstinbetriebnahme.
Motor zurücksetzen auf Werkseinstellung
Der Antrieb Primus Funk Mercato kann ganz einfach auf die Werkseinstellung zurückgesetzt werden. Hierzu drücken und halten Sie die Taste SET (A) am Motorkopf für ca. 12 Sekunden. Der Motor ruckt nach drei, sechs, neun und zwölf Sekunden je einmal. Nach dem vierten Rucken lassen Sie die Taste SET los und der Antrieb wurde erfolgreich zurückgesetzt.
