Nice Era LH

7-14 Werktage 7-14 Werktage (Ausland abweichend)
chevron-down
chevron-down
chevron-down
ab 239,83 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung

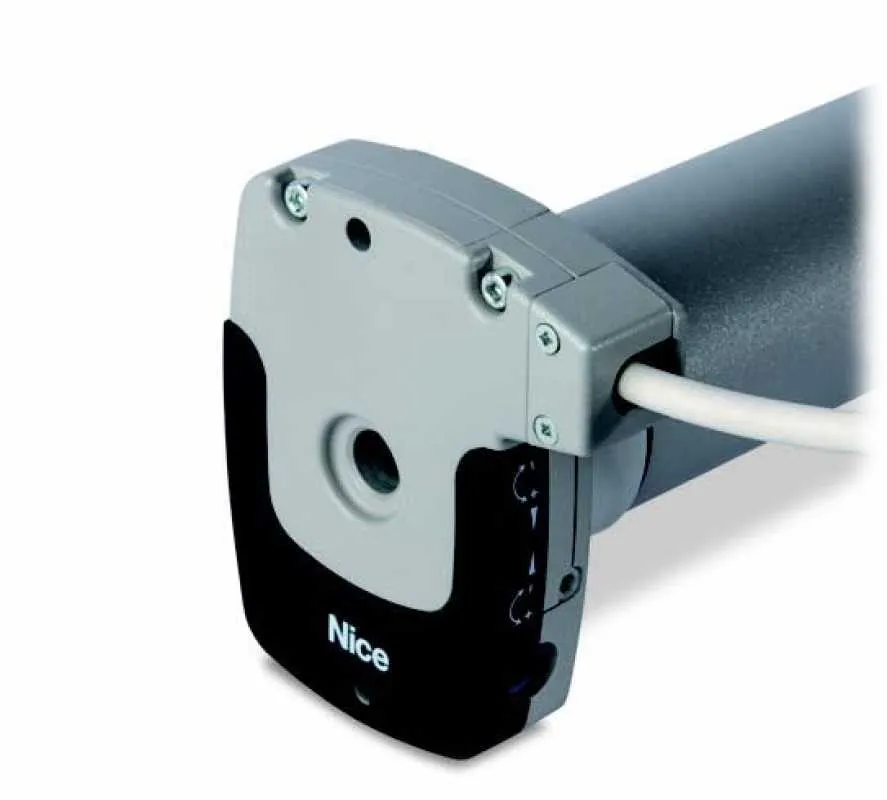

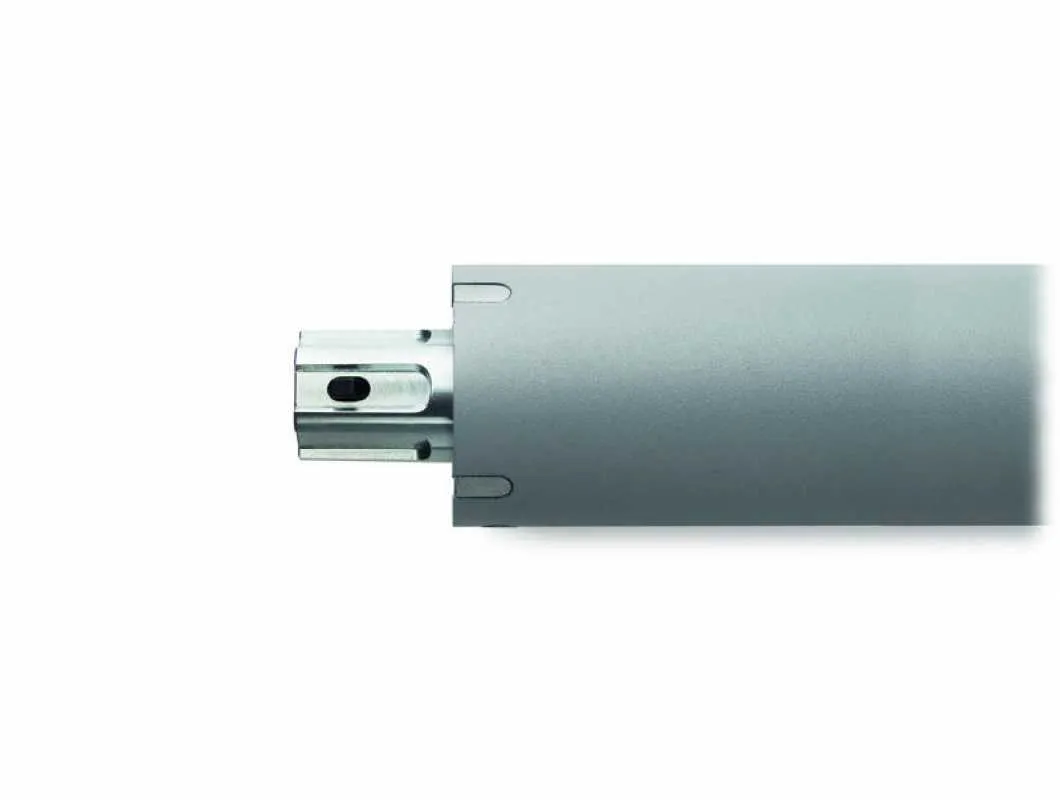

Rohrmotor mit mechanischer Endabschaltung und manueller Notbedienung.

Wichtige Hinweise:

  • Beim Austausch eines Rohrmotors der alten Baureihe NEO ist ein neuer Adapter und Mitnehmer notwendig.



Produktmerkmale
Ideal für Rolltore. Baugröße 58 mm Rohrdurchmesser.

Leistungsstark, robus und vielseitig

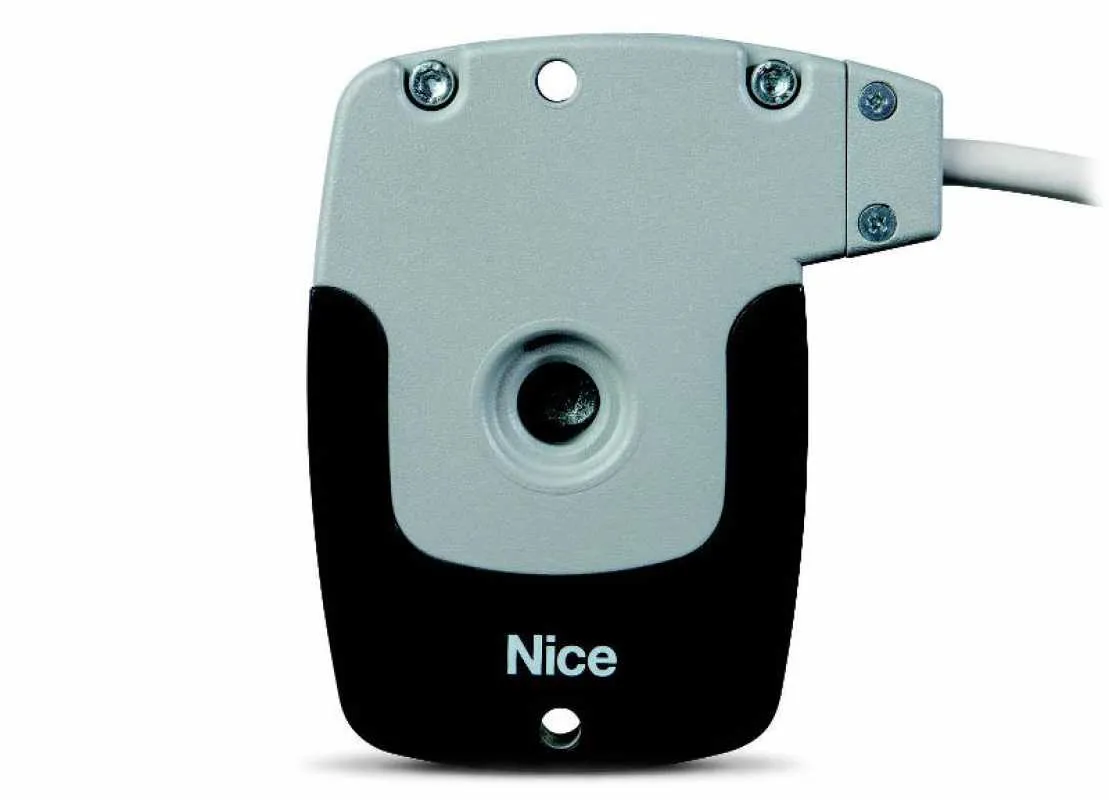

Geeignet auch für großformatige Anwendungen in den Ausführungen bis 120 Nm. Motorkopf aus Zamak.

Einfache Endlageneinstellung
für oben und unten dank mechanischem Endanschlag.

Technische Daten
Elektrische Daten
Drehmoment Motortyp Stromaufnahme Leistungsaufnahme
E LH 5517 55 Nm 1,65 A 360 Watt
E LH 6517 65 Nm 1,80 A 420 Watt
E LH 7517 75 Nm 2,00 A 420 Watt
E LH 8012 80 Nm 1,65 A 360 Watt
E LH 10012 100 Nm 1,75 A 390 Watt
E LH 12012 120 Nm 2,10 A 465 Watt
Drehmoment Geschwindigkeit Angehobenes Gewicht (SW70) Abmessungen (L)
55 Nm 17 U/min 85 kg 832 mm
65 Nm 17 U/min 100 kg 832 mm
75 Nm 17 U/min 115 kg 832 mm
80 Nm 12 U/min 120 kg 832 mm
100 Nm 12 U/min 150 kg 832 mm
120 Nm 12 U/min 180 kg 832 mm
Rohrdurchmesser 58 mm
Stromversorgung 230/50 V Hz
Schutzart IP 44

Downloads

  Bedienungsanleitung

  Adapterset PDF im 1 : 1 Maßstab

Lieferumfang
bei Standardauswahl
1 x Nice Era LH (Drehmoment nach Wahl)
1 x Einstellstift zur Endlageneinstellung

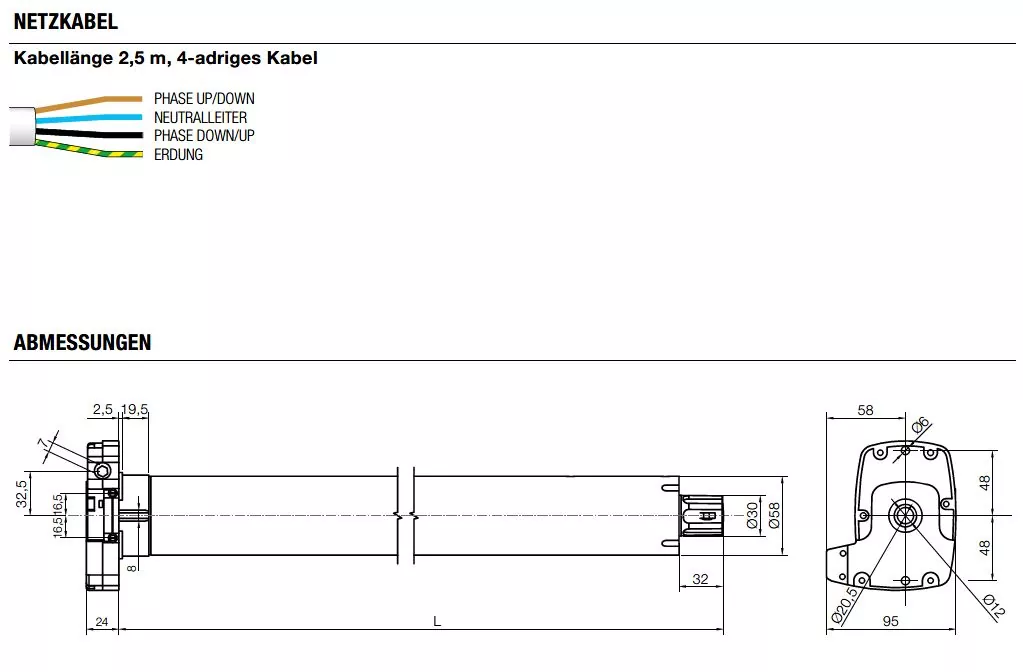

1 x Anschlusskabel 2,5 Meter (fest am Motor montiert)
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)


Motorlager
► Typ 1 ► Typ 2

Art. Nr.: 525.10021 Art. Nr.: 525.10054



► Typ 3

► Typ 4

Art. Nr.: 525.10069 Art. Nr.: 525.10092
Adapterset

 Adapterset-PDF als Download

► Typ 1

► Typ 2

Art. Nr.: 516.01020 Art. Nr.: 516.01021



► Typ 3

► Typ 4

Art. Nr.: 516.01022 Art. Nr.: 516.01023



► Typ 5

► Typ 6

Art. Nr.: 516.07000 Art. Nr.: 516.07015



► Typ 7

► Typ 8

Art. Nr.: 516.17300 Art. Nr.: 516.17800



► Typ 9

► Typ 10

Art. Nr.: 516.17802 Art. Nr.: 516.21020



► Typ 11

► Typ 12

Art. Nr.: 516.21021 Art. Nr.: 516.26400



► Typ 13

► Typ 14

Art. Nr.: 516.27000 Art. Nr.: 516.27001



► Typ 15

► Typ 16

Art. Nr.: 516.28000 Art. Nr.: 516.28500



► Typ 17

► Typ 18

Art. Nr.: 516.28501 Art. Nr.: 516.28502



► Typ 19




Art. Nr.: 516.28900




Dokumente
Bedienungsanleitung für Era S, M, L.  (3.05 MB)
Für weitere Informationen besuchen Sie bitte die Homepage zu diesem Artikel.
