Nice Era Star SP

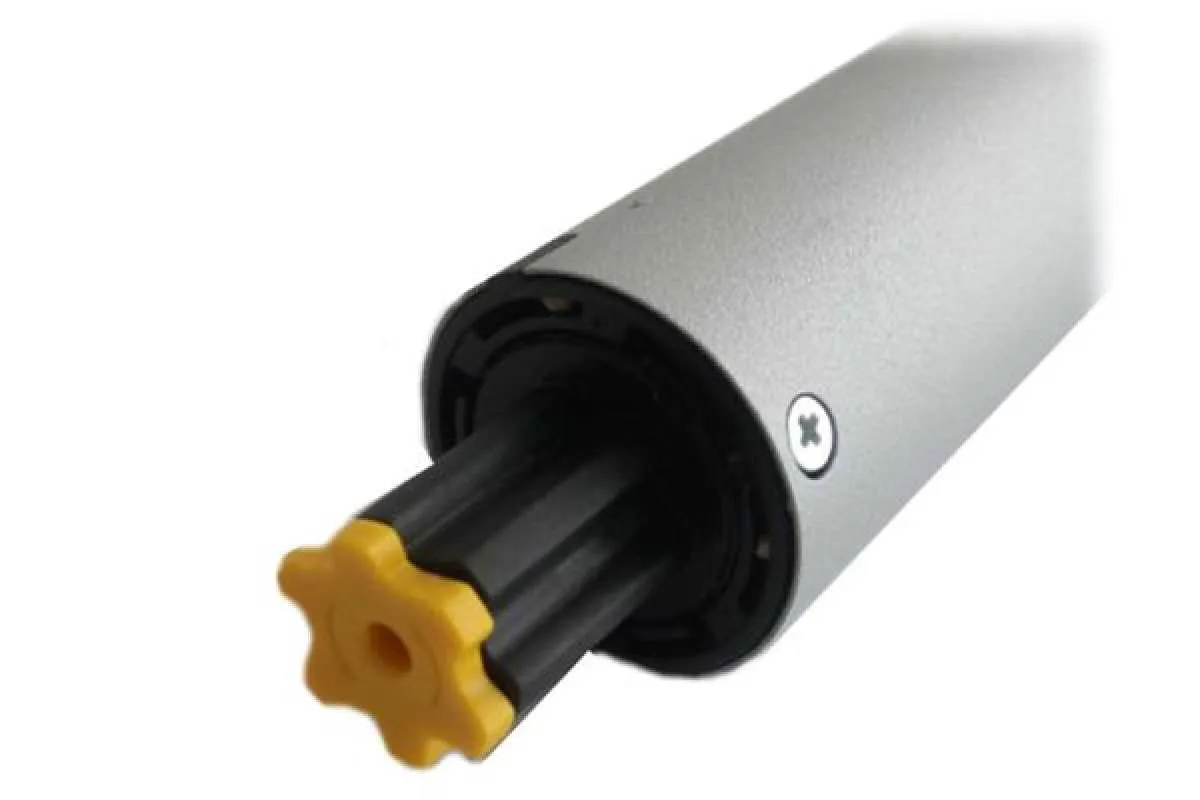

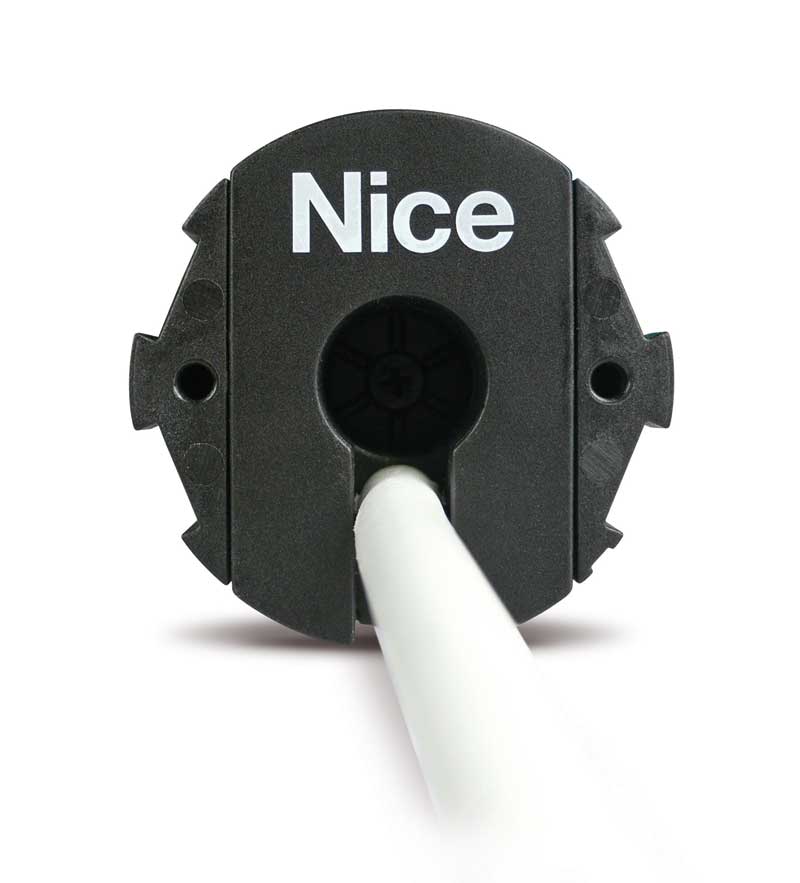

Rohrmotor mit automatischer Endlagenspeicherung
Wichtiger Hinweis:

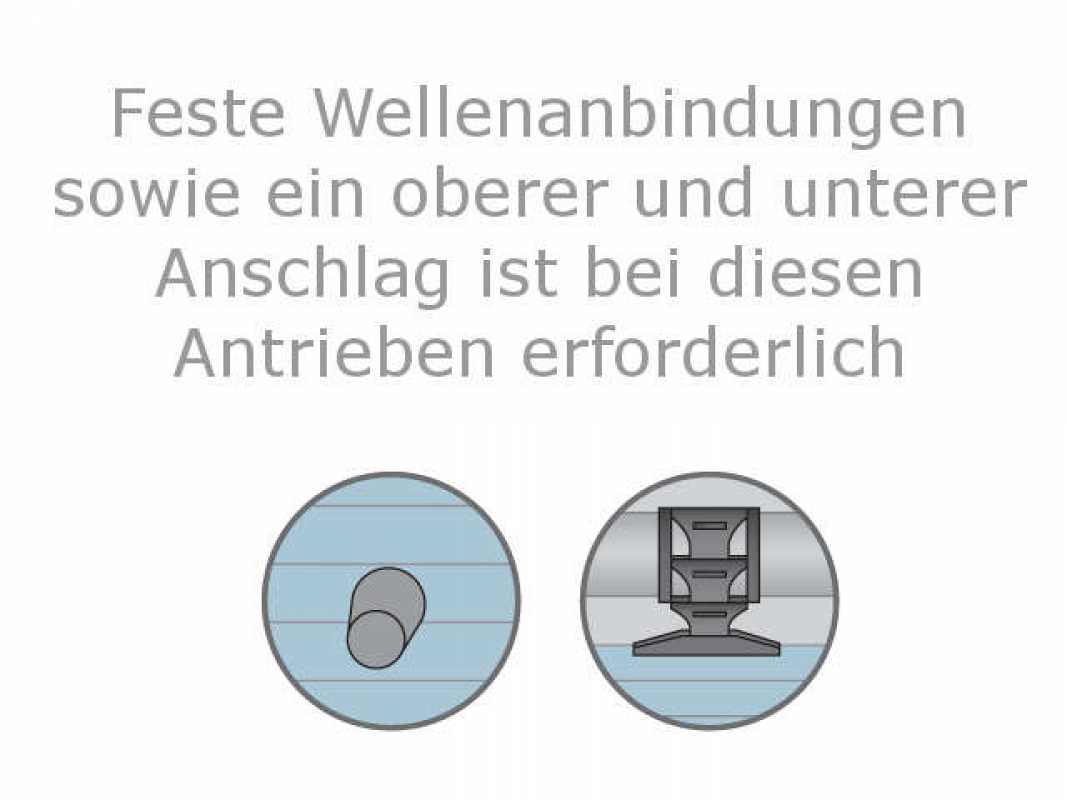

Bei diesen Antrieben müssen feste Wellenanbindungen oder Hochschiebesicherungen und Stopper an der Endschiene oder Anschläge in den Führungsschienen verbaut werden. Im unteren Bereich muss ein festen Endpunkt z.B. Fensterbank vorhanden sein.
| Produktmerkmale | |
|---|---|
|
Wichtiger Hinweis Beim Einbau dieser Motoren in eine Rollladenwelle mit 40 mm Schlüsselweite ist darauf zu achten das die Achtkantstahlwelle eine außenliegende Falz hat. Stahlwellen mit innenliegender Falz können den Motor beschädigen. Dies geschieht durch schleifen des Motors an der Falz. Dadurch entstandene Schäden am Motor sind vom Garantieanspruch ausgeschlossen. |
 |
| Ideal für Rollläden. Baugröße M 35 mm. | |
| Extrem einfache Installation und Instandhaltung | |
| Plug and Play Motor. keine Programmierung erfordelich dank automatischer und durchgehender Endlagenspeicherung (dynamische Selbstaktualisierung) |
|
|
Perfekter Lauf, auch bei Auftreten von Reibungen |
|
|
Maximale Präzision der Rollladenposition dank dynamischer Selbstaktualisierung der Endlagen, mit der das mit der Zeit auftretende Ausdehnen und Zusammenziehen der Struktur ausgeglichen wird. Die Encoder-Technologie garantiert millimetergenaue Präzision und dauerhafte Beibehaltung der eingestellten Werte, auch bei hohen Temperaturen, sowie eine stets optimale Krafteinwirkung auf den Rollladen. |
|
| Dank integrierter elektronischen Platine können mehrere Motoren ohne zusätzliche Steuergeräte parallelgeschaltet und von einem einzigen Bedienelement gesteuert werden. |
|
| Geringer Zeitaufwand und einfach elektronische Anschlüsse dank doppelter Isoliert, die den Erdleiter überflüssig macht. |
|
| Elektrische Daten | |||
|---|---|---|---|
| Motortyp | Drehmoment | Stromaufnahme | Leistungsaufnahme |
| E Star SP 611 | 6 Nm | 0,40 A | 90 Watt |
| E Star SP 1011 | 10 Nm | 0,54 A | 120 Watt |
|
|
|
|
|
| Drehmoment | Geschwindigkeit | Angehobenes Gewicht (SW40) | Abmessungen |
| 6 Nm | 11 U/min | 12 kg | 496 mm |
| 10 Nm | 11 U/min | 18 kg | 496 mm |
|
|
|
|
|
| Rohrdurchmesser: | | 35 mm | ||
| Stromversorgung: | | 230/50 V Hz | ||
| Schutzart: | | IP 44 | ||
| Anschlussleitung: | 2,5 Meter | 2 adrig |
|
| ► Typ 1 | ► Typ 2 |
| Vierkantbolzen 10 mm und Bügel |
Kunststoffhalterung mit Einrastung |
 |
  |
| 100 x 100 mm | max. 30 Nm |
| Art. Nr.: 523.10012 | Art. Nr.: 523.10014/525.10052 |
|
► Typ 1 SW 40 |
|
||
 |
|||
| Art. Nr.: 503.04000 |
| bei Standardauswahl |
|---|
| 1 x Nice Era Star SP (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 2,5 Meter (fest am Motor montiert) |
| Motorlager und Adapterset (optional nach Wahl) |
