Selve Hochschiebesicherung SecuBlock XL rapid

Die Hochschiebesicherung verfügt über eine einzigartige Kombination von glasfaserverstärktem Hochleistungskunststoff und Federstahl. Diese Kombination gewährleistet dauerhafte und robuste Verbindung zwischen Rollladenwelle und Rollladenpanzer. Diese Hochschiebesicherung hat auch ein besonderes wickelverhalten wodurch es sich besonders dich um die Welle schmiegt.

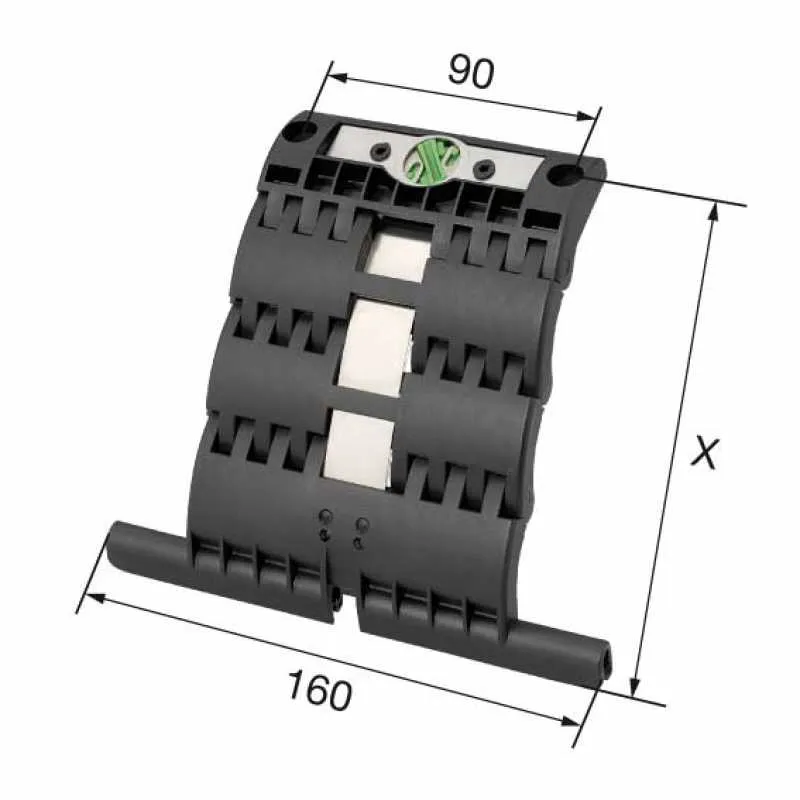

Abmessung x:

1-gliedrig = 96 mm
2-gliedrig = 128 mm
3-gliedrig = 160 mm

Produktmerkmale
deutscher Markenhersteller (SELVE)
verhindert das Hochschieben des Rollladens
sehr stabile und robuste Ausführung
hohe Montagefreundlichkeit durch Drehverschluss
optimales Wickelverhalten für Achtkantwelle SW 70 (auch SW 60)
einzelne Einschubprofile für Endglied (von Maxi Profil auf Maxi-Plus Profil)
verschiedene Varianten verfügbar (z.B. 1-, 2-, 3-gliedrig)

Montage

Die Hochschiebesicherungen sollten bei der Montage einen Abstand  X  von min. 30 mm und max. 80 mm haben. Es wird empfohlen pro ca. 600 mm Wellenlänge (Y)  bzw. pro 6 Nm Motorleistung eine Hochschiebesicherung zu verwenden.

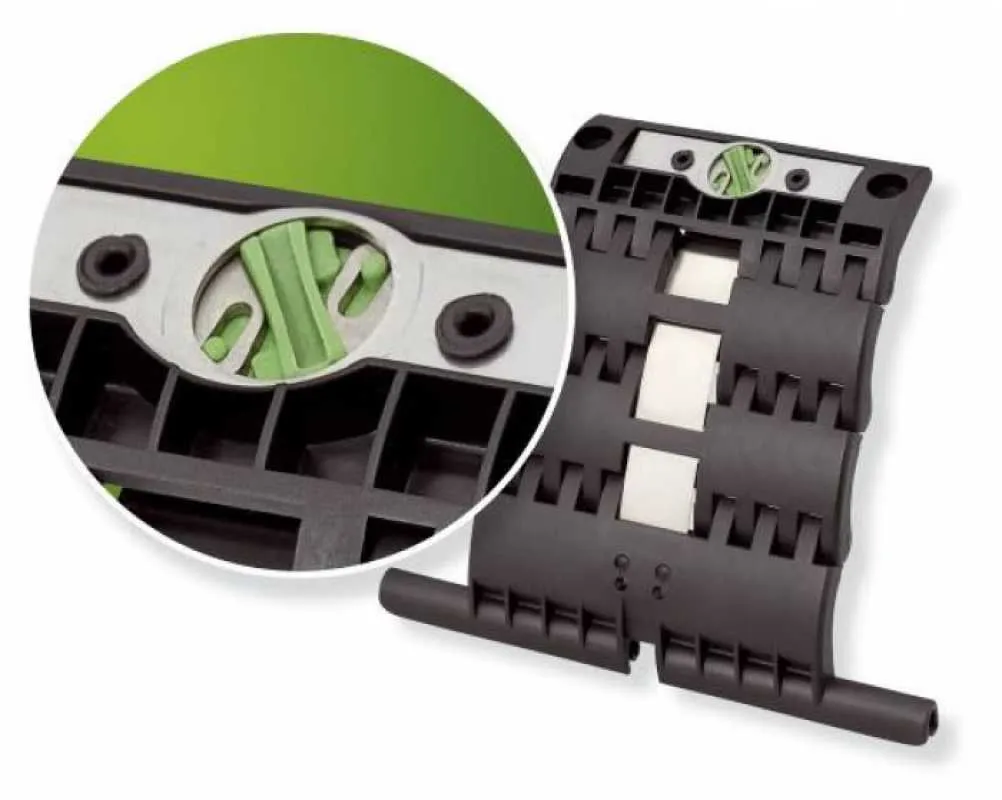

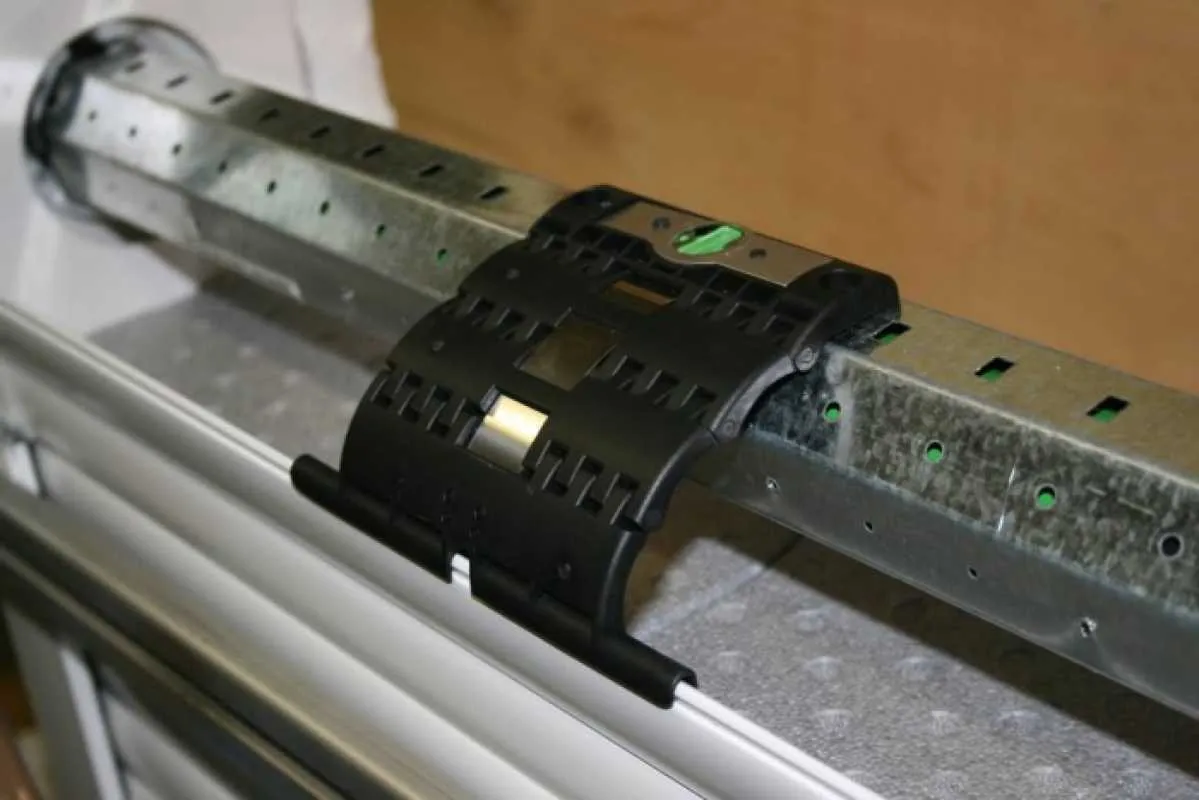

Die Sicherungen können, wenn die Achtkantwelle über rechteckige Ausstanzungen(5,5mm x 8mm) verfügt, schraublos verbunden werden. Dazu müssen die Riegel in die Ausstanzungen S gelegt und der Schlitz R mit Hilfe einer Münze o.Ä. um 30° in Pfeilrichtung bis zum Anschlag gewendet werden. Achtung, durch Wenden des Schlitzes R rastet die Sicherung hörbar ein! Die Hochschiebesicherung kann durch Zurückdrehen des Schlitzes entgegen der Pfeilrichtung wieder demontiert und an einem anderen Rastmaß neu positioniert werden.





Der oberste Profilstab des Rollladens sollte nicht mehr als 1/2 der Profilhöhe aus der Führungsschiene herauskommen (A).Der „Hochschiebeeffekt“ funktioniert nur, wenn die einzelnen Glieder sich gegeneinander abstützen und das erste Rollladenprofil nach unten in die Führung gedrückt wird!

SELVE GmbH & Co. KG

Werdohler Landstraße 286
58513 Lüdenscheid
Deutschland

Tel. +49 (0) 2351 925-0

www.selve.de
E-Mail: info@selve.de

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
