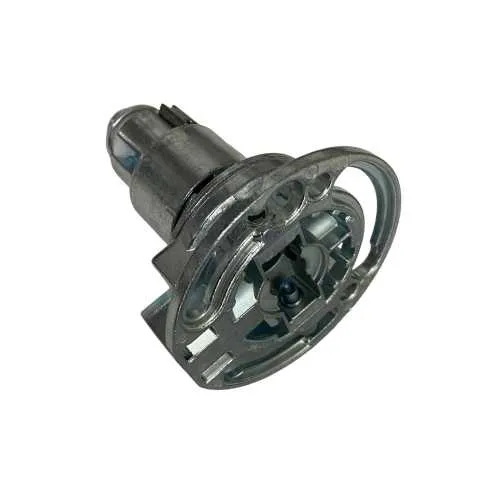

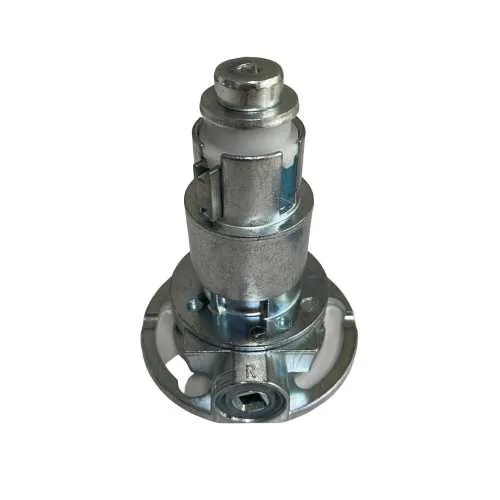

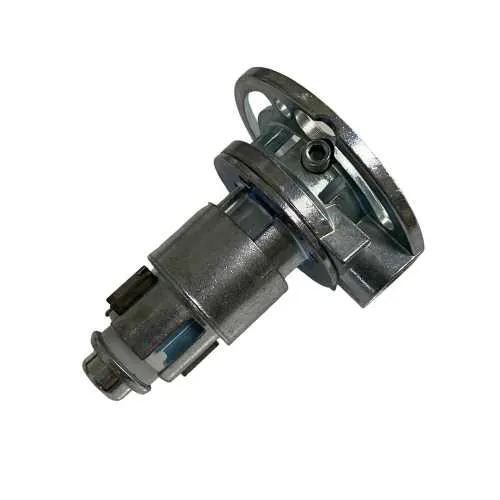

Selve Kegelradgetriebe Rollladen 2,6:1
Das Selve Kegelradgetriebe mit einer Untersetzung von 2,6 zu 1 ist für die Rechts- und Linksmontage geeignet und schafft Rollladenpanzer mit einem Gewicht von max. 20 kg bei verbauter Achtkantwelle SW40. Die Übersetzung beträgt 2,6 zu 1 und lässt Rollläden einfach hoch und runter bedienen.Hinweis: Um die einwandfreie Funktion der Rutschkupplung zu gewährleisten, darf die Rollladenlwelle das große Kegelrad nicht berühren.
Einsatzgebiet:
► kleine Rollläden
| untere Begrenzung | Untersetzung | Rechtsmontage | Linksmontage | 8-Kant Welle | Antrieb |
|---|---|---|---|---|---|
| über Freilauf | 2,6:1 |  |
|
SW 40 | SW 50 | SW 60 |  | 6 mm durchsteckbar |
Merkmale:

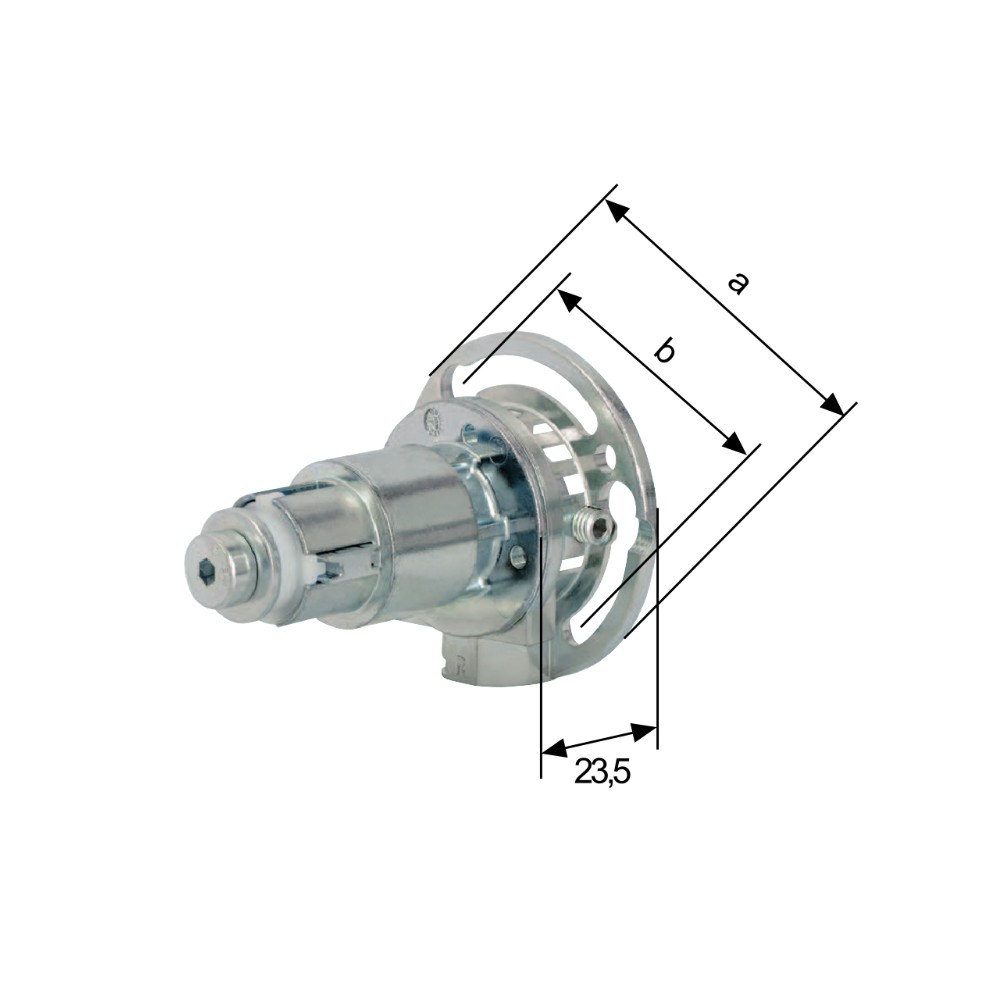

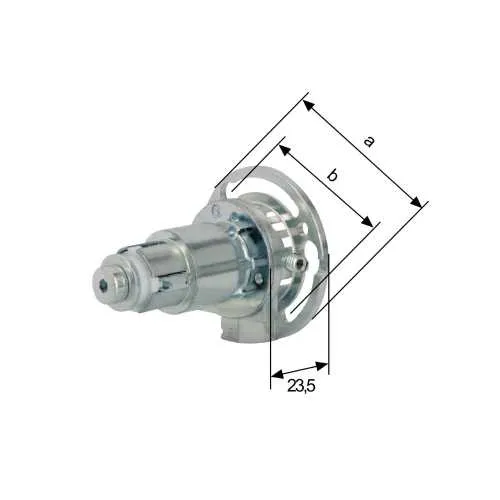

► Abmessung: a = 76 mm, b = 60 mm
► geeignet für Rechts- und Linksmontage (gleiche Drehrichtung)
► Werkzeuglose Montage der Kupplungen
► Durchsteckbares Innenprofil am Antrieb (4-kant 6 mm)
► max. Rollladengewicht bei SW 40 = 20 kg
► max. Rollladengewicht bei SW 60 = 14 kg
► Freilauf verhindert falsches Aufwickeln des Rollladenpanzers
► untere Endbegrenzung über Freilauf
► geeignet für Rechts- und Linksmontage (gleiche Drehrichtung)
► Werkzeuglose Montage der Kupplungen
► Durchsteckbares Innenprofil am Antrieb (4-kant 6 mm)
► max. Rollladengewicht bei SW 40 = 20 kg
► max. Rollladengewicht bei SW 60 = 14 kg
► Freilauf verhindert falsches Aufwickeln des Rollladenpanzers
► untere Endbegrenzung über Freilauf
Lieferumfang:
1 Stück Kegelradgetriebe 2,6:1
Berechnung des erforderlichen Drehmoments mit Hilfe einer „Konstanten“
Um die Berechnung des benötigten Abtriebsdrehmoments zu vereinfachen und sicherer zu machen, wurden durch die Firma Geiger umfangreiche Testreihen Konstanten für die Berechnung ermittelt.Berechnung des Panzergewichts (Breite in M x Höhe in M x Gewicht Rollladenpanzer pro m² in kg)
Beispiel:
Für ein Türelement wird ein Rollladen mit einer Breite von 125 cm und einer Höhe von 220 cm eingesetzt. Als Behang kommt ein Mini-Profil auf einer 60er 8-kant Welle zum Einsatz. Das spezifische Behanggewicht liegt bei 4 Kg pro m².
Beispielrechnung: 1,25 m × 2,20 m × 4 kg = 11 kg Panzergewicht pro Rollladen
Berechnung des erforderlichen Drehmoments für ihren Rollladen mit der passenden Konstanten aus der unteren Tabelle
Beispiel:
Für ein Türelement wird ein Rollladen mit einer Breite von 125 cm und einer Höhe von 220 cm eingesetzt. Als Behang kommt ein Mini-Profil auf einer 60er 8-kant Welle zum Einsatz. Das spezifische Behanggewicht liegt bei 4 Kg pro m².
Beispielrechnung: 11 kg x 0,6 (Konstante) = 6,6 Nm
| Profil | Mini-Profil (8 mm) | Maxi-Profil (14 mm) | ||
|---|---|---|---|---|
| Behang-Höhe | Welle | 8-kant SW 40 | 8-kant SW 60 | |
| bis 140 mm | 0,35 | 0,6 | 0,6 | |
| bis 240 mm | 0,42 | 0,6 | 0,65 | |
- Montageanleitung (500.85 KB)
