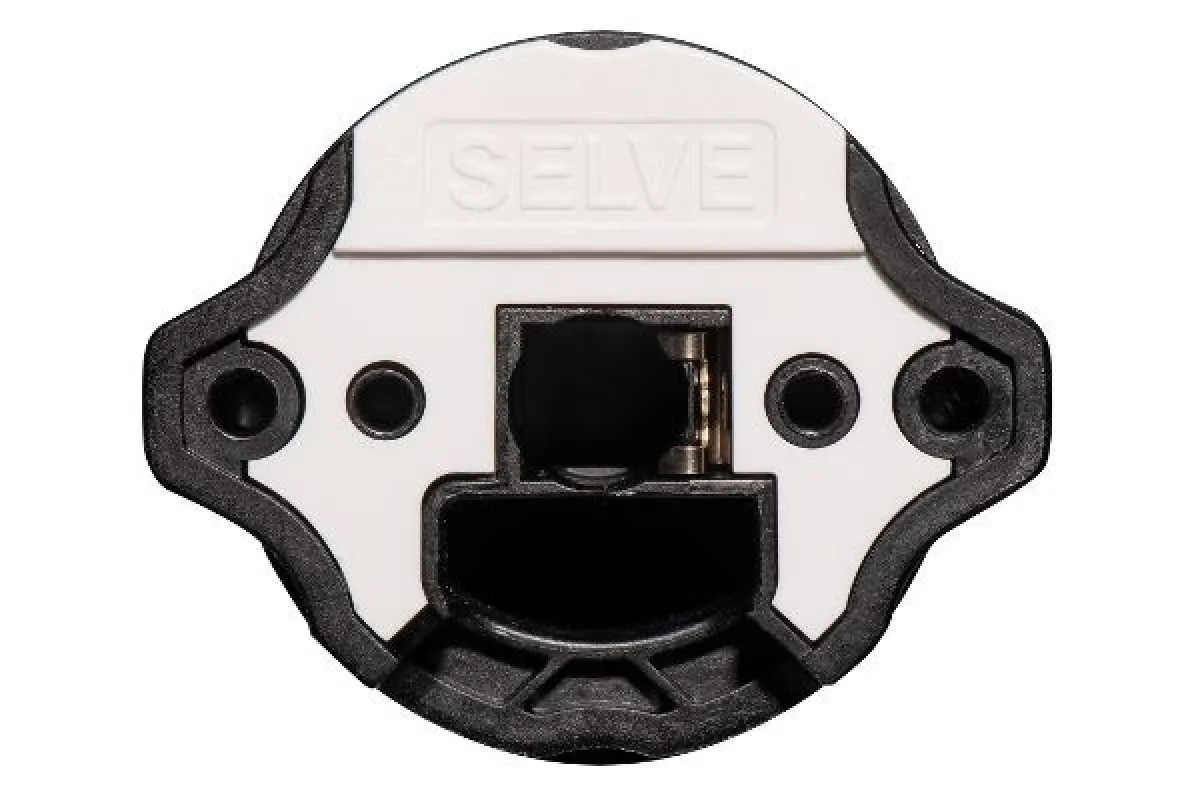

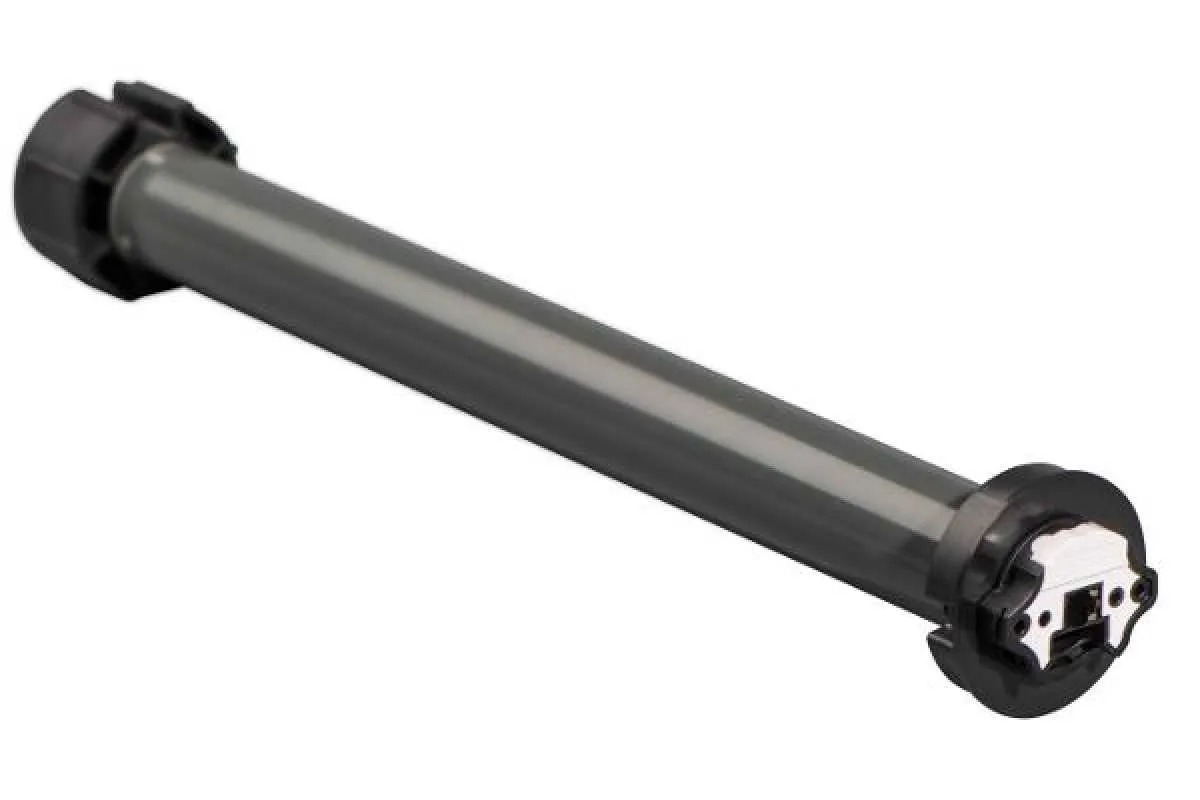

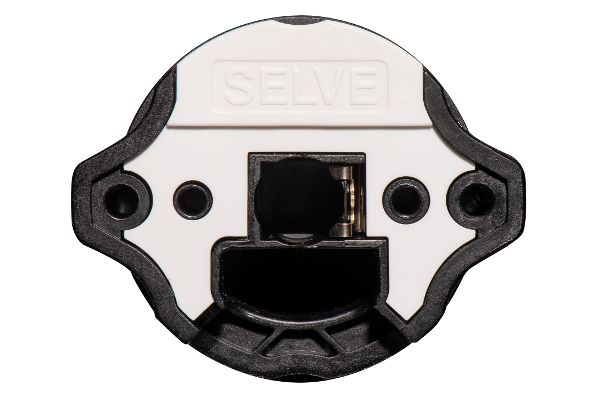

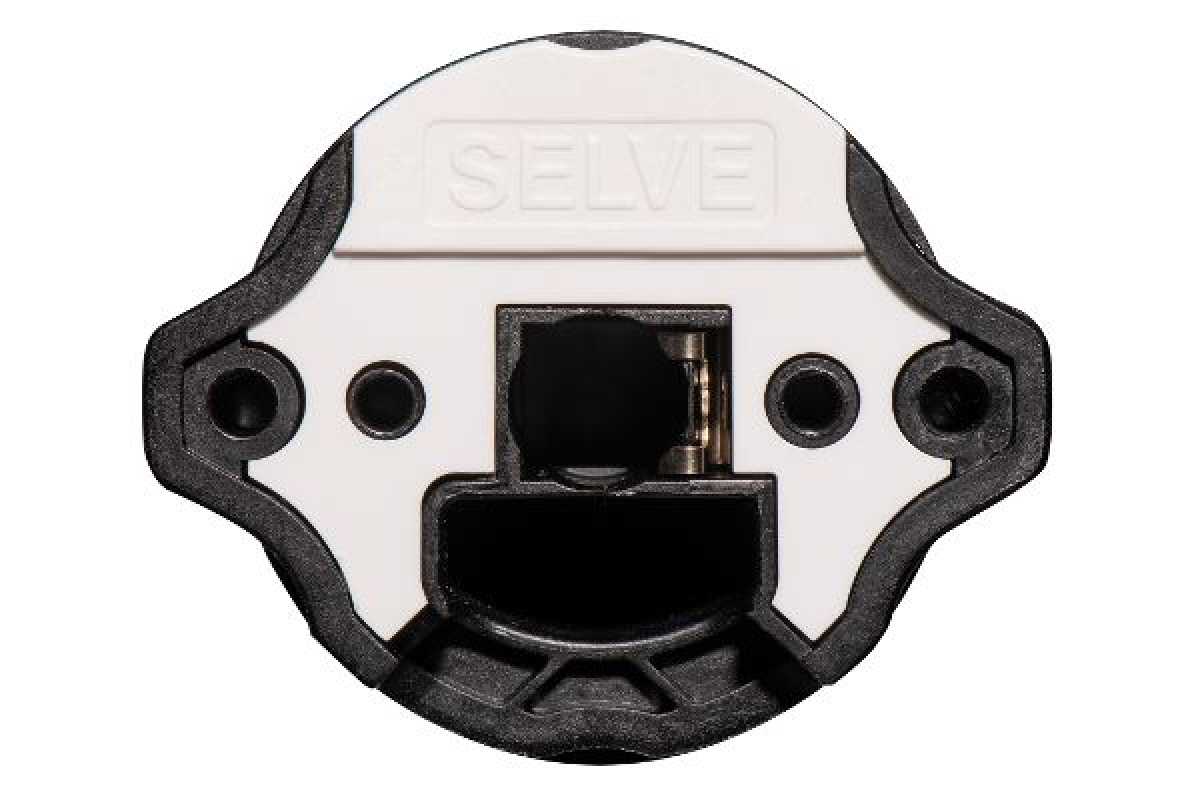

Selve SEM / Baureihe 2
Diese Antriebe sorgen dafür, dass die Markise immer sicher schließt bzw. gegen den Endanschlag fährt. Ein Nachstellen der Markise bei Tuchlängung entfällt, da der Antrieb bei jeder Fahrt die erstmals eingestellte Wegstrecke zurücklegt. Diese Antriebe können insbesondere bei den verschiedenen Ausführungen der Gelenkarmmarkisen eingesetzt werden. Bei der Erstinstallation legen Sie fest, ob der Antrieb nach Erreichen des Endanschlags eine kurze Entlastungsfahrt machen soll (offene Gelenkarmmarkisen) oder nicht (Kassettenmarkisen).
| Produktmerkmale SEM Plus Antriebe |
|---|
 Kein Nachstellen der Markise bei Tuchlängung mehr erforderlich |
| Tuchstraffungsfunktion am ausgefahrenen Endpunkt |
| Leichte Einstellbarkeit des Markisenantriebs über die vieradrige Anschlussleitung |
| Externe Grenzschalter entfallen |
| Überlastschutz (Schutz der Anlage bei Einfahrt der Markise) |
| Parallelschaltung mehrerer Selve-Elektronik-Antriebe ohne zusätzliche Schaltelemente möglich |
| Automatische Drehrichtungszuordnung |
| Sanftes Anlaufen gegen den Endanschlag |
| Einfachste Einstellung mit normalem Schalter möglich |
| Frei wählbare Funktion beim Einstellen der Endpunkte: |
| - mit oder ohne Tuchentlastung im eingefahrenen Zustand |
| Elektrische Daten | ||||
|---|---|---|---|---|
| Motortyp | Drehmoment | Art. Nr.: | Stromaufnahme | Leistungsaufnahme |
| Selve SEM Plus 2/7 | 7 Nm | 382820 | 0,41 A | 95 Watt |
| Selve SEM Plus 2/10 | 10 Nm | 382840 | 0,45 A | 105 Watt |
| Selve SEM Plus 2/15 | 15 Nm | 382850 | 0,66 A | 152 Watt |
| Selve SEM Plus 2/20 | 20 Nm | 382860 | 0,75 A | 172 Watt |
| Selve SEM Plus 2/30 | 30 Nm | 382870 | 0,95 A | 220 Watt |
| Selve SEM Plus 2/40 | 40 Nm | 382880 | 1,50 A | 345 Watt |
| Selve SEM Plus 2/50 | 50 Nm | 382990 | 1,50 A | 345 Watt |
|
|
|
|
|
|
| Drehmoment | Geschwindigkeit | Angehobenes Gewicht bei 1,5 m Rollladenhöhe | Abmessungen | |
| 7 Nm | 17 U/min | 19 kg | 497 mm | |
| 10 Nm | 17 U/min | 25 kg | 497 mm | |
| 15 Nm | 17 U/min | 35 kg | 522 mm | |
| 20 Nm | 17 U/min | 45 kg | 537 mm | |
| 30 Nm | 17 U/min | 67 kg | 557 mm | |
| 40 Nm | 17 U/min | 88 kg | 559 mm | |
| 50 Nm | 12 U/min | 102 kg | 559 mm | |
|
|
|
|
|
|
| Rohrdurchmesser | 45 mm | |||
| Stromversorgung | 230/50 V Hz | |||
| Schutzart | IP 44 | |||
| ► Typ 1 | ► Typ 2 |
 |
 |
| Stahl verzinkt, mit Innenvierkant 12 mm Gewinde M6, Abm.: (a/b/c/d) 63/24/48/12 mm |
Stahl - verzinkt für Kopfkontur max. 50 Nm |
| Art. Nr.: 280120 | Art. Nr.: 280118 |
|
► Typ 1 |
► Typ 2 |
| Mitnehmer = 56,6 mm | Mitnehmer = 59 mm |
 |
 |
| Art. Nr.: 288322/288323 | Art. Nr.: 288038/288039 |
|
► Typ 3 |
► Typ 4 |
| Mitnehmer = 59,9 mm | Mitnehmer = 60,2 mm |
 |
 |
| Art. Nr.: 288334/288206 | Art. Nr.: 288018/288019 |
|
► Typ 5 |
► Typ 6 |
| Mitnehmer = 66,5 mm | Mitnehmer = 67,5 mm |
 |
 |
| Art. Nr.: 288330/288331 | Art. Nr.: 288014/288015 |
|
► Typ 7 |
► Typ 8 |
| Mitnehmer = 67 mm | Mitnehmer = 74,5 mm |
 |
 |
| Art. Nr.: 288364/288365 | Art. Nr.: 288016/288121 |
|
► Typ 9 |
► Typ 10 |
| Mitnehmer = 82 mm | Mitnehmer = 57,5 mm |
 |
 |
| Art. Nr.: 288208/288123 | Art. Nr.: 288006/288007 |
| bei Standardauswahl |
|---|
| 1 x Selve SEM-Antrieb (Drehmoment nach Wahl) |
| 1 x Steckzapfen, Vierkant, 12 mm |
| 1 x Anschlusskabel 2,5 Meter (steckbar) |
| 1 x Bedienungsanleitung * |
| Motorlager und Adapterset (optional nach Wahl) |
* Bedienungsanleitungen werden nur in Papierform mitgeliefert, wenn sie vom Hersteller zur Verfügung gestellt werden. Alternativ finden Sie auf unserer Seite im Produkt unter Dokumente oder auf der Herstellerseite eine Anleitung zum Download.
- Betriebsanleitung (6.27 MB)
SELVE GmbH & Co. KG
Werdohler Landstraße 286
58513 Lüdenscheid
Deutschland
Tel. +49 (0) 2351 925-0
www.selve.de
E-Mail: info@selve.de
Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
