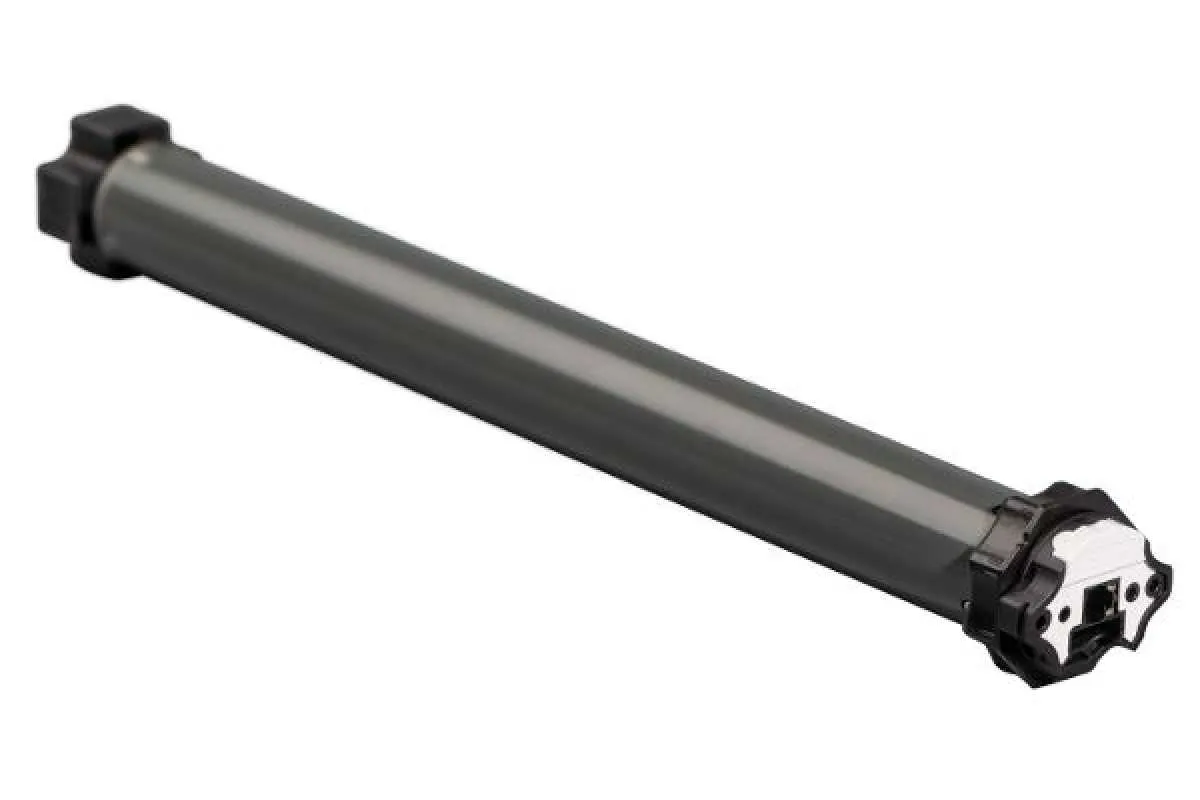

Selve SE Plus-SMI / Baureihe 2
SMI
Selve SE-Plus-SMI Antriebe mit BUS-Technik für Gebäudeautomation. SMI steht für "Standard Motor Interface", eine herstellerübergreifende, einheitliche Motorschnittstelle für Gebäudetechnik. Die Antriebe mit integrierter SMI-Technik sind einfach zu installieren und können in diverse Bus-Systeme eingebunden werden. Typische Einsatzbereiche der SMI-Antriebe sind große Objekte wie Krankenhäuser, Schulen oder Altenheime, aber auch das Einfamilienhaus. Erhältlich sind die SMI-Antriebe in den Varianten SE Plus (für Rollläden, Screens und Gelenkarmmarkisen), SE Pro (für Rollläden) und SEZ (für Zip-Screens), also in nahezu allen Arten von Behängen einsetzbar. Wenn die Antriebe an herkömmliche Wellen angepasst werden müssen, ist das kein Problem – dank des innovativen Adaptersystems. Weitere Details zur SMI-Technologie finden Sie auf der Internetseite www.standard-motor-interface.com.
Wichtig:
Zum einstellen der Endlagen und zum zurücksetzen des Antriebes in die Werkseinstellung ist der Selve-Universal-Einstellschalter (Art. Nr.: 291009) zwingend erforderlich.
Produktvorteile | SE PLUS-SMI
- Einsetzbar für Rollläden, Screens oder Gelenkarmmarkisen
- Individuelle Antriebs-ID ermöglicht Einzelsteuerung bei Parallelanschluss
- Rückmeldungen von jedem Antrieb (z. B. Positionsabfragen)
- Hohe Präzision bei der Positionierung
- Parameteranpassung zur Anlagenoptimierung oder Installation (per SMI)
- Vielfältige Diagnosefunktionen
| Motortyp | Art.-Nr.: | Drehmoment | Angehobenes Gewicht bei 1,5 m Rollladenhöhe | Drehzahl (min-1) | Abmessung | Stromaufnahme | Leistungsaufnahme |
|---|---|---|---|---|---|---|---|
| Selve SE Plus 2/7-SMI | 385020 | 7 Nm | 19 kg | 17 U/min | 497 mm | 0,41 A | 95 Watt |
| Selve SE Plus 2/10-SMI | 385040 | 10 Nm | 25 kg | 11 U/min | 497 mm | 0,45 A | 105 Watt |
| Selve SE Plus 2/15-SMI | 385050 | 15 Nm | 35 kg | 17 U/min | 522 mm | 0,66 A | 152 Watt |
| Selve SE Plus 2/20-SMI | 385060 | 20 Nm | 45 kg | 17 U/min | 537 mm | 0,75 A | 172 Watt |
| Selve SE Plus 2/30-SMI | 385070 | 30 Nm | 67 kg | 17 U/min | 557 mm | 0,95 A | 220 Watt |
| Selve SE Plus 2/40-SMI | 385080 | 40 Nm | 88 kg | 17 U/min | 559 mm | 1,50 A | 345 Watt |
| Endschalterbereich: | - |
|---|---|
| Einschaltdauer: | S2 4 min |
| Rohrdurchmesser: | 45 mm |
| Spannungsversorgung: | Wechselstrom (AC/DC) |
| Nennspannung: | 230 V |
| Netzfrequenz: | 50 Hz |
| Schutzart: | IP 44 |
| Anschlusskabel: | steckbar, optional wählbar |
Bedienungsanleitung| bei Standardauswahl |
|---|
| 1 x SE Plus (Drehmoment nach Wahl) |
| 1 x Steckzapfen, Vierkant, 12 mm |
| 1 x Anschlusskabel 2,5 Meter (steckbar) |
| 1 x Bedienungsanleitung |
| Motorlager und Adapterset (optional nach Wahl) |
| ► Typ 1 | ► Typ 2 |
| für Aufsatzelemente | für Vorbaurollladen |
 |
 |
| Stahl verzinkt, mit Innenvierkant 12 mm Gewinde M6, Abm.: (a/b/c/d) 63/24/48/12 mm |
Stahl - verzinkt für Kopfkontur max. 50 Nm |
| Art. Nr.: 280120 | Art. Nr.: 280118 |
| ► Typ 3 | ► Typ 4 |
| für Aufsatzelemente | für Aufsatzelemente Rund |
 |
 |
| Lagerplatte 100 x 100 mm für Kopfkontur |
System Thyssen Innenvierkant 12 mm |
| Art. Nr.: 283045 | Art. Nr.: 283031 |
Weitere Motorlager für diese Antriebe finden Sie ► hier.
| Adapter-Set Tabellenübersicht als PDF öffnen | |
|
► Typ 1 |
► Typ 2 |
| Mitnehmer = 50,2 mm | Mitnehmer = 57,2 mm |
 |
 |
| Art. Nr.: 288026/288219 | Art. Nr.: 288020/288225 |
|
► Typ 3 |
► Typ 4 |
| Mitnehmer = 67 mm | Mitnehmer = 46,6 mm |
 |
 |
| Art. Nr.: 288024/288305 | Art. Nr.: 288217 |
|
► Typ 5 |
► Typ 6 |
| Mitnehmer = 46,1 mm | Mitnehmer = 50,5 mm |
 |
 |
| Art. Nr.: 288321 | Art. Nr.: 288022/288252 |
|
► Typ 7 |
► Typ 8 |
| Mitnehmer = 63 mm | Mitnehmer = 60,5 mm |
 |
 |
| Art. Nr.: 288004/288251 | Art. Nr.: 288028/288309 |
|
► Typ 9 |
► Typ 10 |
| Mitnehmer = 52,5 mm | Mitnehmer = 61,5 mm |
 |
 |
| Art. Nr.: 288210/288211 | Art. Nr.: 288212/288213 |
|
► Typ 11 |
► Typ 12 |
| Mitnehmer = 60,2 mm | Mitnehmer = 54,4 mm |
 |
 |
| Art. Nr.: 288334/288333 | Art. Nr.: 288346/288347 |
