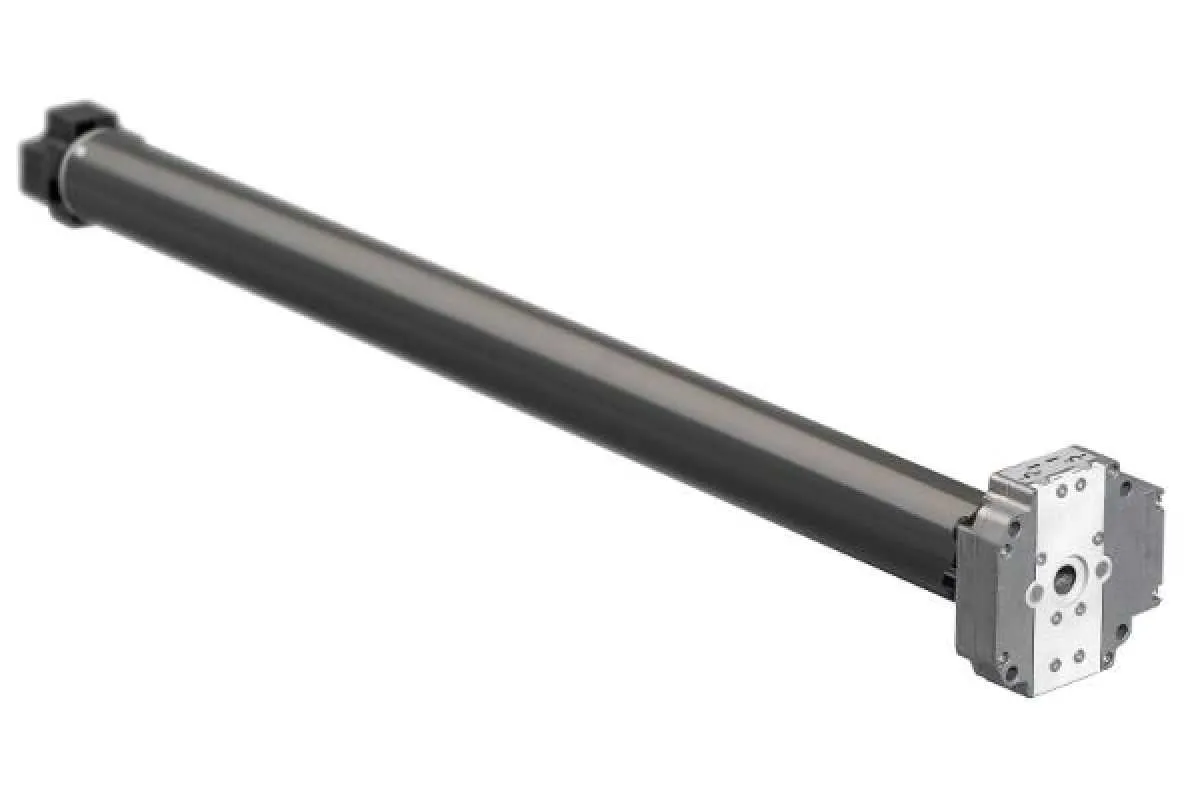

Selve SP NHK / Baureihe 2

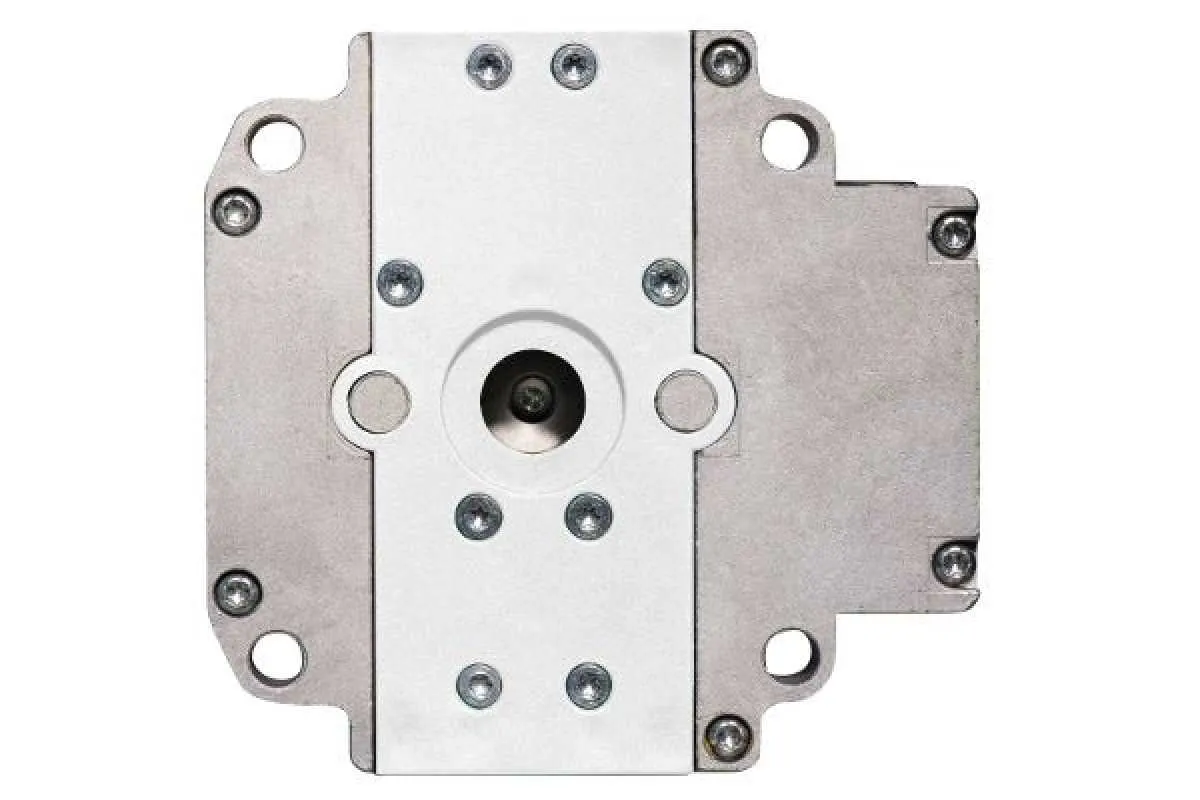

Der Selve SP Rohrmotor gehört zu den Klassikern unter den elektrischen Rollladenantrieben. Diese Motoren sind zuverlässig und universell in verschiedenen Situationen einsetzbar. Das technische Herzstück dieses Antriebs ist die Spindel-Endabschaltung. Die Einstellung der Endschalter erfolgt über zwei Innensechskantschrauben am Motorkopf. Mit der im Lieferumfang enthaltenen Kugelkopf-Einstellhilfe ist das besonders einfach. Durch ein perfektes Adaptersystem kann man diese Rohrantriebe an viele herkömmliche Rollladenwellen anpassen. Zum Einbau in verschiedene Rollladen-Systeme bietet Selve verschiedene Motorlager an. Die positionsgesteuerte Abschaltung, die den oberen Anschlag überflüssig macht ist ein weiterer Pluspunkt, die diesen SELVE-Antrieb auszeichnen.
| Produktmerkmale Universalantriebe SP |
|---|
 Spindelendabschaltung mit Mikroschalter und patentiertem Überdrehschutz |
| Verringerung der Einbaubreite durch universellen Motorkopf |
| leichte Einstellbarkeit mit Kugelkopfeinstellhilfe |
| leichtes Anpassen an alle herkömmlichen Rollladenwellen durch ein perfektes Adaptersystem |
| kein oberer Anschlag erforderlich, dank positions-gesteuerter Abschaltung |
| Gelenklageraufnahme 7 mm Sechskant oder 6 mm Vierkant |
| Elektrische Daten | ||||
|---|---|---|---|---|
| Motortyp | Drehmoment | Art. Nr.: | Stromaufnahme | Leistungsaufnahme |
| Selve SP 2/10 NHK | 10 Nm | 352263 | 0,45 A | 105 Watt |
| Selve SP 2/15 NHK | 15 Nm | 352273 | 0,66 A | 152 Watt |
| Selve SP 2/20 NHK | 20 Nm | 352283 | 0,75 A | 172 Watt |
| Selve SP 2/30 NHK | 30 Nm | 352293 | 0,95 A | 220 Watt |
| Selve SP 2/40 NHK | 40 Nm | 352203 | 1,50 A | 345 Watt |
| Selve SP 2/50 NHK | 50 Nm | 352153 | 1,50 A | 345 Watt |
|
|
|
|
|
|
| Drehmoment | Geschwindigkeit | Angehobenes Gewicht bei 1,5 m Rollladenhöhe | Abmessungen | |
| 10 Nm | 17 U/min | 25 kg | 668 mm | |
| 15 Nm | 17 U/min | 35 kg | 668 mm | |
| 20 Nm | 17 U/min | 45 kg | 668 mm | |
| 30 Nm | 17 U/min | 67 kg | 668 mm | |
| 40 Nm | 17 U/min | 88 kg | 668 mm | |
| 50 Nm | 12 U/min | 102 kg | 668 mm | |
|
|
|
|
|
|
| Rohrdurchmesser | 45 mm | |||
| Stromversorgung | 230/50 V Hz | |||
| Schutzart | IP 44 | |||
| ► Typ 1 | ► Typ 2 |

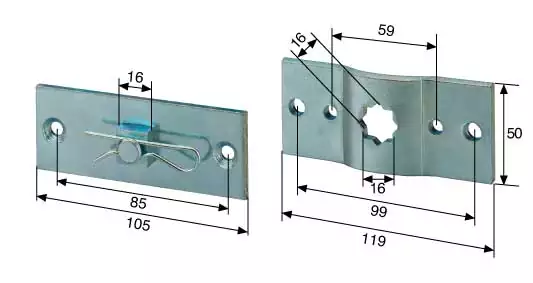

| Adapterplatte NHK | Motorflansch mit Motorlager NHK |
 |
 |
| 100 mm x 100 mm | mit Vierkant 16 mm |
| Art. Nr.: 282002 | Art. Nr.: 282008 / 280117 |
| Adapter-Set Tabellenübersicht als PDF öffnen | |
|
► Typ 1 |
► Typ 2 |
| Mitnehmer = 50,2 mm | Mitnehmer = 57,2 mm |
 |
 |
| Art. Nr.: 288026/288219 | Art. Nr.: 288020/288225 |
|
► Typ 3 |
► Typ 4 |
| Mitnehmer = 67 mm | Mitnehmer = 46,6 mm |
 |
 |
| Art. Nr.: 288024/288305 | Art. Nr.: 288217 |
|
► Typ 5 |
► Typ 6 |
| Mitnehmer = 46,1 mm | Mitnehmer = 50,5 mm |
 |
 |
| Art. Nr.: 288321 | Art. Nr.: 288022/288252 |
|
► Typ 7 |
► Typ 8 |
| Mitnehmer = 63 mm | Mitnehmer = 60,5 mm |
 |
 |
| Art. Nr.: 288004/288251 | Art. Nr.: 288028/288309 |
|
► Typ 9 |
► Typ 10 |
| Mitnehmer = 52,5 mm | Mitnehmer = 61,5 mm |
 |
 |
| Art. Nr.: 288210/288211 | Art. Nr.: 288212/288213 |
|
► Typ 11 |
► Typ 12 |
| Mitnehmer = 60,2 mm | Mitnehmer = 54,4 mm |
 |
 |
| Art. Nr.: 288334/288333 | Art. Nr.: 288346/288347 |
| bei Standardauswahl |
|---|
| 1 x Selve SP-NHK Antrieb (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 3 Meter |
| 1 x Bedienungsanleitung |
| Motorlager und Adapterset (optional nach Wahl) |
- Betriebsanleitung (125.66 KB)
