Somfy Einsteckantrieb HiPro LT 50
Somfy Einsteckantrieb HiPro LT 50
Somfy Einsteckantrieb HiPro LT 50

Somfy Einsteckantrieb HiPro LT 50

5-7 Werktage 5-7 Werktage (Ausland abweichend)
chevron-down
chevron-down
chevron-down
chevron-down
ab 143,92 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung

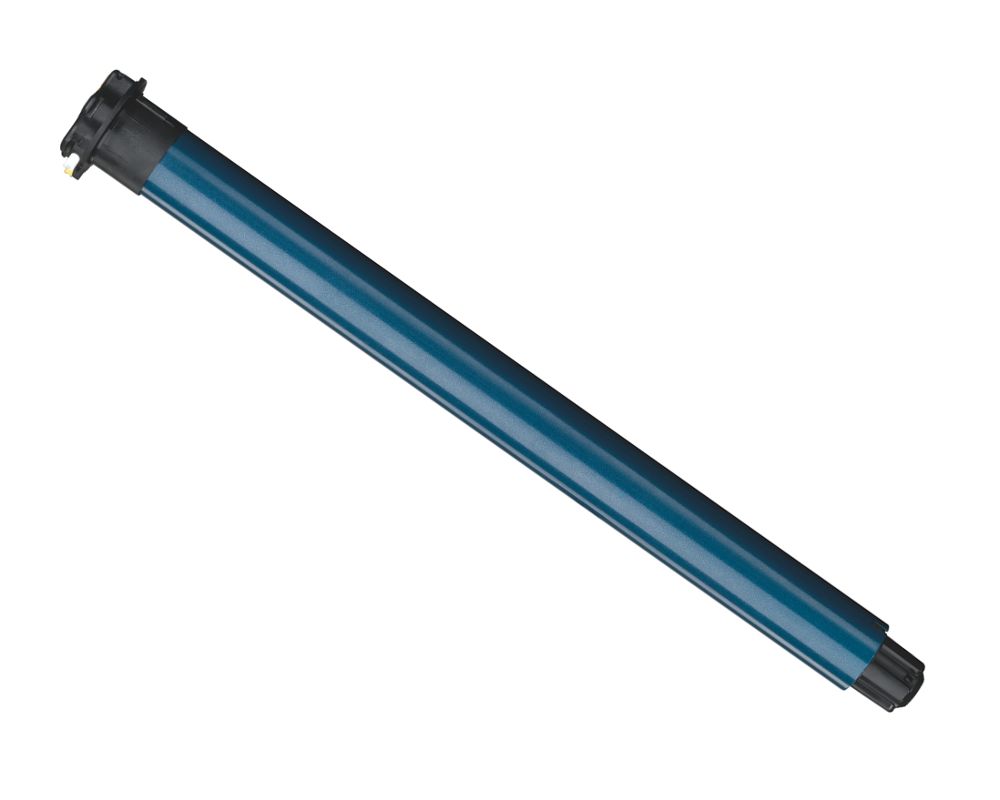

Rohrmotor mit mechanischer Endlageneinstellung über Einstelltasten. Ein Tastendruck genügt und schon ist die Endlage eingestellt.

Der Einsteckantrieb LT 50  wurde zur Motorisierung von Rollläden und Gelenkarm-Markisen entwickelt. Der Antrieb ist nicht für Kassetten-Markisen geeignet. Er verfügt über 2 Endlagenschalter (obere und untere Endlage), mit denen nach der Montage die Endlagen eingestellt werden müssen.

Endlageneinstellung

Endposition feste Position Drehmomend
Selbstlernend
 oben
 unten

Produktmerkmale Somfy HiPro LT 50

  • Einsetzbar ab Welle SW 50
  • mechanische Endabschaltung
  • schnelle Einstellung über Drucktasten
  • Ansteuerung über Kabel, 4-adrig
  • inklusive 1 Meter Kabel, schwarz, 4-adrig (Kabel steckbar)
Technische Daten
Motortyp Art-Nr.: Drehmoment Geschwindigkeit L1 mm Z1 / Z2 in mm Leistungsaufnahme
HiPro LT 50 Start 6/17 1032344 6 Nm 17 U/Min 505 15,05 / 20 90 Watt
HiPro LT 50 Jet 8/17 1035081 8 Nm 17 U/Min 505 15,05 / 20 90 Watt
HiPro LT 50 Ceres 10/17 1037301 10 Nm 17 U/Min 525 15,05 / 20 120 Watt
HiPro LT 50 Atlas 15/17 1039301 15 Nm 17 U/Min 525 15,05 / 20 140 Watt
HiPro LT 50 Meteor 20/17 1041261 20 Nm 17 U/Min 555 15,05 / 20 160 Watt
HiPro LT 50 Gemini 25/17 1043181 25 Nm 17 U/Min 555 15,05 / 20 170 Watt
HiPro LT 50 Apollo 30/17 1045248 30 Nm 17 U/Min 605 15,05 / 20 240 Watt
HiPro LT 50 Helios 35/17 1047247 35 Nm 17 U/Min 605 15,05 / 20 240 Watt
HiPro LT 50 Mariner 40/17 1049347 40 Nm 17 U/Min 655 15,05 / 20 270 Watt
HiPro LT 50 Vectran 45/12 1051241 45 Nm 12 U/Min 605 15,05 / 20 240 Watt


Plug & Play Hindernisserkennung Festfrierschutz integrierter Funkempfänger Endlageneinstellung ohne Zubehör


Enschalterbereich Rohrdurchmesser Stromversorgung Schutzart Kabellänge
- 47 mm 230/50 V Hz IP44 1 m

Motorlager
► Typ 1 Markisen- und Universallager ohne Gewinde
Seitlicher Platzbedarf bis Behangbeginn
| 28 mm
Teilkreis 48 mm für M6-Sechskantschraube | max. 85 Nm/180 kg
Teilkreis 60 mm für M8-Sechskant- oder Senkkopfschraube | max. 120 Nm/250 kg
Einsatz bis 70 Nm | mit dem im Lieferumfang enthaltenen Federring
Einsatz bis 120 Nm | nur mit schließbaren Federrings Artikel-Nr. 9 910 002
Art. Nr.: 9910009

► Typ 2 Flansch-Antriebslager
Für Fertigkastenlager, mit Federing große Öse

Verzinkt
Höhenverstellbar
Seitlicher Platzbedarf bis Behangbeginn min. 27 mm
Einsatz bis 50 Nm
Art. Nr.: 9703948
Adapterset

► Typ 1

► Typ 2

Für SW 50 Für SW 60 / IMBAC
Art. Nr.: 9705345/9705344 Art. Nr.: 9707025/9751001

► Typ 3

► Typ 4

Für SW 70 und 63 x 1,5/1,6 / Selve, IMBAC Für SW 102 / Welser
Art. Nr.: 9707026/9705340/9761002 Art. Nr.: 9707026/9762013/9761013



► Typ 5



Für SW 125

Art. Nr.: 9707026/9701069/9420343
Lieferumfang
1 x Somfy HiPro LT 50 (Drehmoment nach Wahl)
1 x Anschlusskabel, steckbar 1 m
1 x Bedienungsanleitung

Motorlager und Adapterset (optional nach Wahl)

Dokumente
Bedienungsanleitung  (8.83 MB)
Informationen zum Hersteller / Produktsicherheit
Somfy GmbH
Felix-Wankel-Strasse 50

72108 Rottenburg am Neckar
Deutschland

Tel.: (0 74 72) 930 - 0

https://www.somfy.de
E-Mail: privatkunden_de@somfy.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
