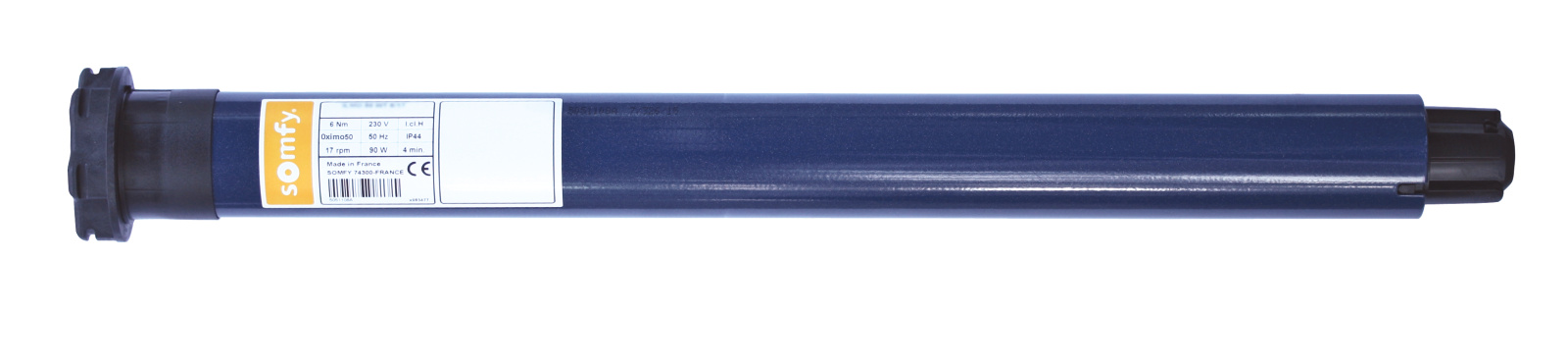

Somfy HiPro LT 50
Somfy HiPro LT 50
Somfy HiPro LT 50

Somfy HiPro LT 50

5-7 Werktage 5-7 Werktage (Ausland abweichend)
Verwendung:
offene Gelenkarmmarkise / senkrechte Beschattung
chevron-down
chevron-down
chevron-down
ab 143,92 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung

Rohrmotor mit mechanischer Endlageneinstellung über Einstelltasten. Ein Tastendruck genügt und schon ist die Endlage eingestellt.

Der Einsteckantrieb LT 50  wurde zur Motorisierung von Rollläden und Gelenkarm-Markisen entwickelt. Der Antrieb ist nicht für Kassetten-Markisen geeignet. Er verfügt über 2 Endlagenschalter (obere und untere Endlage), mit denen nach der Montage die Endlagen eingestellt werden müssen.

Endlageneinstellung

Endposition feste Position Drehmomend
Selbstlernend
 oben
 unten

Produktmerkmale Somfy HiPro LT 50

  • Einsetzbar ab Welle SW 50
  • mechanische Endabschaltung
  • schnelle Einstellung über Drucktasten
  • Ansteuerung über Kabel, 4-adrig
  • inklusive 1 Meter Kabel, schwarz, 4-adrig (Kabel steckbar)
Technische Daten
Bedienungsanleitung
Motortyp Art-Nr.: Drehmoment Geschwindigkeit L1 mm Z1 / Z2 in mm Leistungsaufnahme
HiPro LT 50 Start 6/17 1032359 6 Nm 17 U/Min 505 15,05 / 20 90 Watt
HiPro LT 50 Jet 8/17 1035086 8 Nm 17 U/Min 505 15,05 / 20 90 Watt
HiPro LT 50 Ceres 10/17 1039306 10 Nm 17 U/Min 525 15,05 / 20 120 Watt
HiPro LT 50 Atlas 15/17 1041266 15 Nm 17 U/Min 525 15,05 / 20 140 Watt
HiPro LT 50 Meteor 20/17 1041266 20 Nm 17 U/Min 555 15,05 / 20 160 Watt
HiPro LT 50 Gemini 25/17 1045254 25 Nm 17 U/Min 555 15,05 / 20 170 Watt
HiPro LT 50 Apollo 30/17 1047253 30 Nm 17 U/Min 605 15,05 / 20 240 Watt
HiPro LT 50 Helios 35/17 1117171 35 Nm 17 U/Min 605 15,05 / 20 240 Watt
HiPro LT 50 Mariner 40/17 1049340 40 Nm 17 U/Min 655 15,05 / 20 270 Watt
HiPro LT 50 Vectran 45/12 1051246 45 Nm 12 U/Min 605 15,05 / 20 240 Watt


Plug & Play Hindernisserkennung Festfrierschutz integrierter Funkempfänger Endlageneinstellung ohne Zubehör


Enschalterbereich Rohrdurchmesser Stromversorgung Schutzart Kabellänge
- 47 mm 230/50 V Hz IP44 1 m

Lieferumfang
1 x Somfy HiPro LT 50 (Drehmoment nach Wahl)
1 x Anschlusskabel, steckbar 1 m
1 x Bedienungsanleitung

Motorlager und Adapterset (optional nach Wahl)

Motorlager
► Typ 1
Markisen- und Universallager ohne Gewinde
Seitlicher Platzbedarf bis Behangbeginn
| 28 mm
Teilkreis 48 mm für M6-Sechskantschraube | max. 85 Nm/180 kg
Teilkreis 60 mm für M8-Sechskant- oder Senkkopfschraube | max. 120 Nm/250 kg
Einsatz bis 70 Nm | mit dem im Lieferumfang enthaltenen Federring
Einsatz bis 120 Nm | nur mit schließbaren Federrings Artikel-Nr. 9 910 002
Art. Nr.: 9910009
Adapterset

► Typ 1

► Typ 2

SRW 65 E-H/3(0,6-0,8mm) SRW 65 E-H/3(1,0-1,5mm)
Art. Nr.: 9707023/9751004 Art. Nr.: 9707024/9751008



► Typ 3

► Typ 4

K 60 Ø 50 x 1,5 mm
Art. Nr.: 9703897/9751003 Art. Nr.: 9707125



► Typ 5

► Typ 6

Ø 60 x 1,5 mm Ø 63 x 1,5 mm
Art. Nr.: 9707033/9751013 Art. Nr.: 9707026/9206019



► Typ 7

► Typ 8

Ø 70 x 1,5 mm Ø 70 x 2 mm
Art. Nr.: 9707031/9206028 Art. Nr.: 9707031/9420313



► Typ 9

► Typ 10

Ø 57 x 1,5 mm Ø 52 x 0,6 mm
Art. Nr.: 9705571/9705287 Art. Nr.: 9008143/9008142

► Typ 11

► Typ 12

Ø 63 x 0,8 mm Ø 63 x 1,0 mm
Art. Nr.: 9707028/9706146 Art. Nr.: 9707028/9706146



► Typ 13

► Typ 14

Ø 64,5 x 1,6 mm Ø 63 x 0,8-1,0 mm
Art. Nr.: 9707030/9751002 Art. Nr.: 9707028/9751014



► Typ 15

► Typ 16

Ø 78 DS 78 Flachnut (MHZ) Ø 70 x 0,8-1,5 mm Rundnut
Art. Nr.: 9707026/9762012/98761012 Art. Nr.: 9707034/9751005



► Typ 17

► Typ 18    DS 78

Ø 74 (DS 74 Rundnut) Ø 78 (DS 78 Flach- und Rundnut)
Art. Nr.: 9707037/9751009 Art. Nr.: 9707027/9761001



► Typ 19    DS 85

► Typ 20

Ø 85 (DS 85 Rundnut) Ø 85 (Nutrohr Imbac 85)
Art. Nr.: 9707035/9761003 Art. Nr.: 9707026/9690085/9420300

► Typ 21

► Typ 22

Ø 101,6 x 3,6 mm Ø 89 x 2 mm
Art. Nr.: 9707026/9420371/9420309 Art. Nr.: 9707026/9520312/9420303



► Typ 23

► Typ 24

Ø 83 x 1,5 mm Ø 78 Rundnut und Flachnut
Art. Nr.: 9707026/9700977/9420306 Art. Nr.: 9707026/9707640/9761005



► Typ 25



Ø 100/102 x 2 mm

Art. Nr.: 9707029/9420370/9420304
