Somfy Orea 50 RTS

5-7 Werktage 5-7 Werktage (Ausland abweichend)
Funksystem:
RTS / unidirektional
chevron-down
chevron-down
chevron-down
ab 246,54 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
Beschreibung

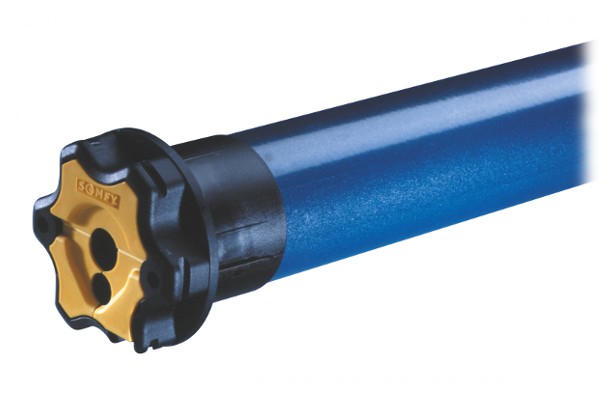

Der Somfy Orea RTS ist ein Funkantrieb / für alle Arten von Kassettenmarkisen

Funkantriebssystem mit integrierter Netzantenne für optimierten Funkempfang. Speziell für Kassettenmarkisen mit Antriebsendlageneinstellung : Auto/Fest. Die Kassettenmarkise wird durch Drehmomenterkennung immer zuverlässig geschlossen. Ein automatischer Entspannimpuls nach dem Schließen der Kassette kann aktiviert werden. Ein optional einstellbarer Rückfahrweg sorgt bei großen Anlagen automatisch für ein gespanntes Tuch. Eine frei wählbare Lieblingsposition für den Sonnen- und Sichtschutz kann schnell und einfach eingelernt und aufgerufen werden. Die elektronische Überwachung stoppt den Antrieb sofort, wenn die Markise während des Schließvorgangs blockiert wird. Schnelle und einfache Einstellung des Antriebs mit RTS-Funkhandsender ohne Zugriff auf den Antriebskopf. 3-adriges, steckbares Motoranschlusskabel.

Wichtiger Hinweis.
Die aktuellen Orea 50 RTS Motoren haben geänderte Abmessungen. Bitte beachten Sie die aktuellen technischen Daten.



Produktmerkmale Somfy Orea 50 RTS

  • Einsetzbar ab Welle SW 50
  • elektronische Endabschaltung
  • schnelle Einstellung über RTS Funkhandsender
  • Drehmomenterkennung beim Schließen der Kassettenmarkise
  • eine frei wählbare Lieblingsposition
  • Ansteuerung über Kabel, 3-adrig
  • inkl. Motorkabel 1 Meter (schwarz)
  • Endlageneinstellung:
    • Endlage oben: auf Drehmoment
    • Endlage unten: frei einstellbar
Technische Daten

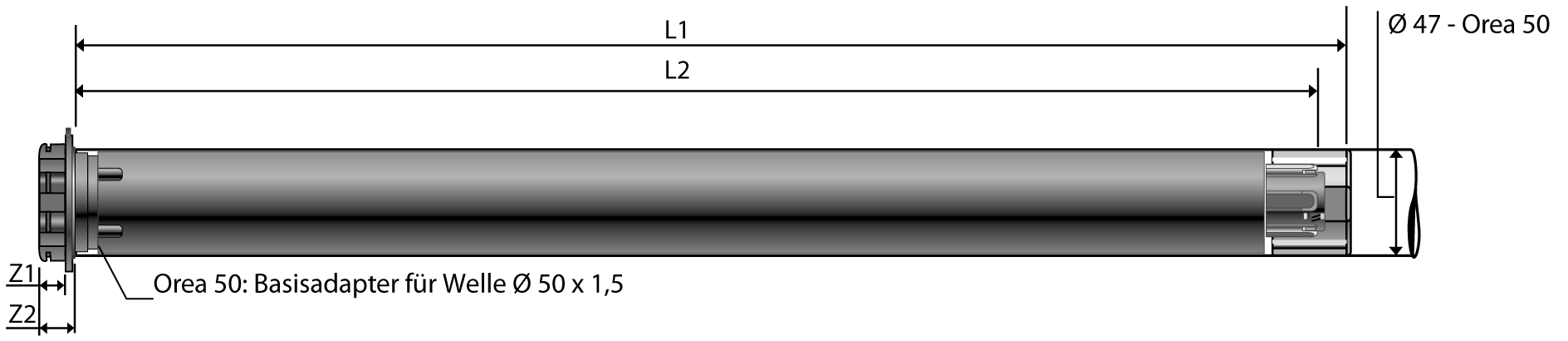

Motortyp Art-Nr.: Drehmoment Geschwindigkeit L1 / L2 in mm Z1 / Z2 in mm Leistungsaufnahme
Orea 50 RTS 6/17 1110119 6 Nm 17 U/Min 555 / 540 15,05 / 20 90 Watt
Orea 50 RTS 10/17 1111061 10 Nm 17 U/Min 555 / 540 15,05 / 20 120 Watt
Orea 50 RTS 15/17 1112120 15 Nm 17 U/Min 605 / 590 15,05 / 20 140 Watt
Orea 50 RTS 20/17 1113113 20 Nm 17 U/Min 605 / 590 15,05 / 20 160 Watt
Orea 50 RTS 25/17 1114154 25 Nm 17 U/Min 605 / 590 15,05 / 20 170 Watt
Orea 50 RTS 30/17 1115135 30 Nm 17 U/Min 655 / 640 15,05 / 20 240 Watt
Orea 50 RTS 35/17 1116148 35 Nm 17 U/Min 655 / 640 15,05 / 20 240 Watt
Orea 50 RTS 40/17 1117145 40 Nm 17 U/Min 675 / 660 15,05 / 20 270 Watt
Orea 50 RTS 50/12 1118106 50 Nm 12 U/Min 655 / 640 15,05 / 20 240 Watt

Enschalterbereich Rohrdurchmesser Stromversorgung Schutzart Kabellänge
- 47 mm 230/50 V Hz IP44 1 m

Motorlager
► Typ 1
Markisen- und Universallager ohne Gewinde
Seitlicher Platzbedarf bis Behangbeginn
| 28 mm
Teilkreis 48 mm für M6-Sechskantschraube | max. 85 Nm/180 kg
Teilkreis 60 mm für M8-Sechskant- oder Senkkopfschraube | max. 120 Nm/250 kg
Einsatz bis 70 Nm | mit dem im Lieferumfang enthaltenen Federring
Einsatz bis 120 Nm | nur mit schließbaren Federrings Artikel-Nr. 9 910 002
Art. Nr.: 9910009
Adapterset

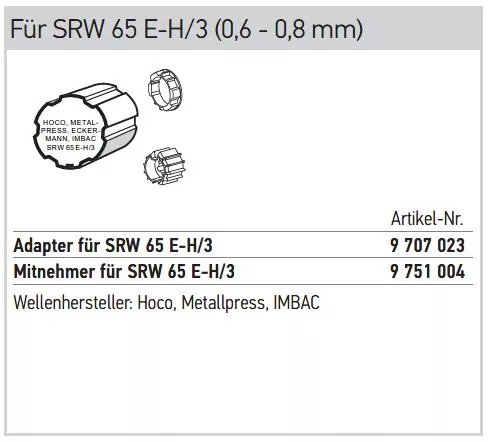

► Typ 1

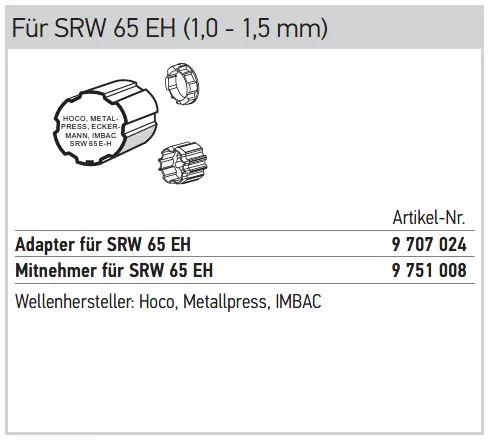

► Typ 2

SRW 65 E-H/3(0,6-0,8mm) SRW 65 E-H/3(1,0-1,5mm)
Art. Nr.: 9707023/9751004 Art. Nr.: 9707024/9751008

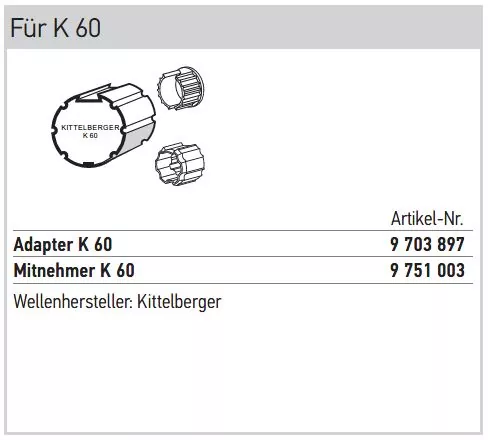

► Typ 3

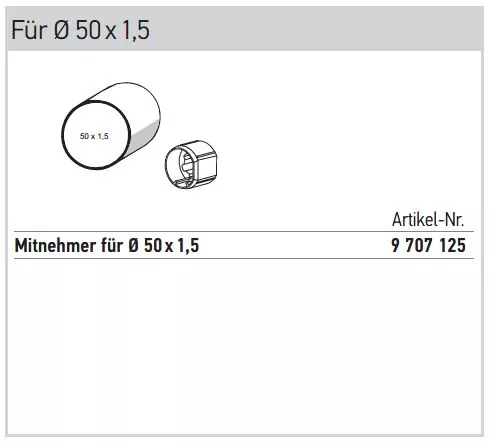

► Typ 4

K 60 Ø 50 x 1,5 mm
Art. Nr.: 9703897/9751003 Art. Nr.: 9707125

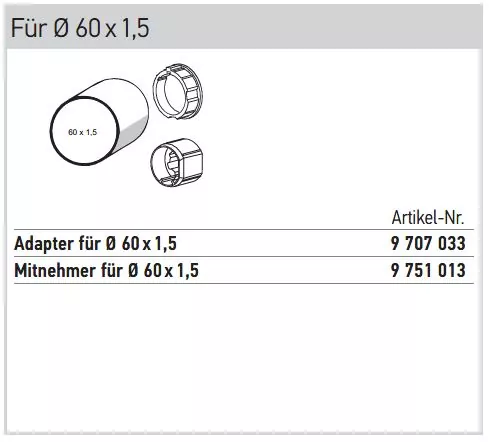

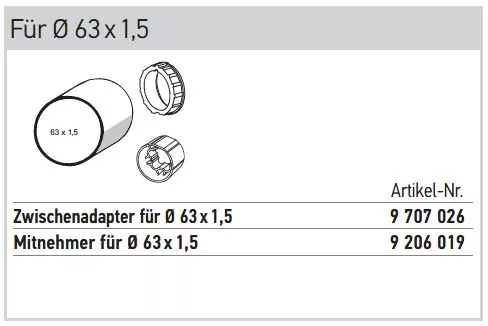

► Typ 5

► Typ 6

Ø 60 x 1,5 mm Ø 63 x 1,5 mm
Art. Nr.: 9707033/9751013 Art. Nr.: 9707026/9206019

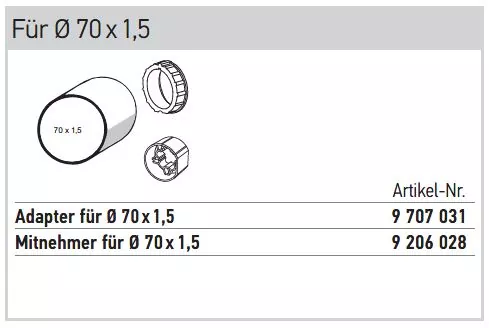

► Typ 7

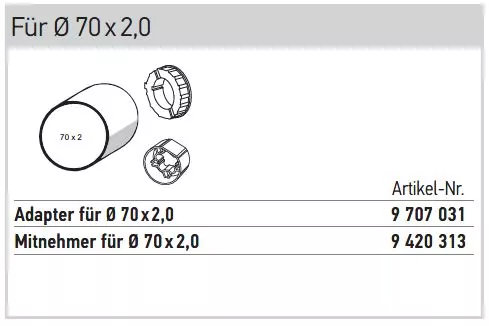

► Typ 8

Ø 70 x 1,5 mm Ø 70 x 2 mm
Art. Nr.: 9707031/9206028 Art. Nr.: 9707031/9420313

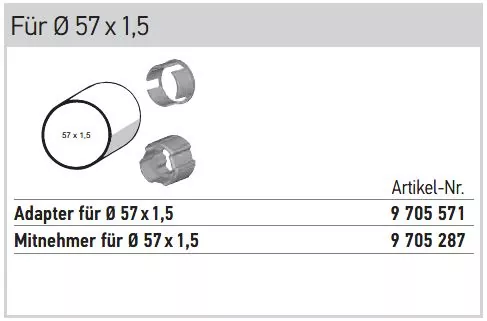

► Typ 9

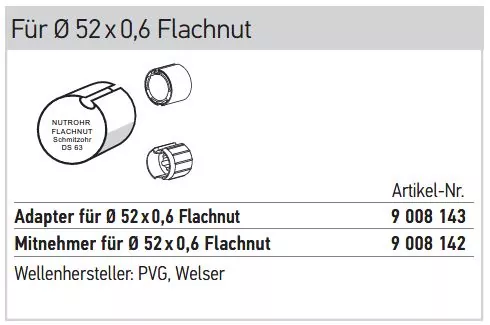

► Typ 10

Ø 57 x 1,5 mm Ø 52 x 0,6 mm
Art. Nr.: 9705571/9705287 Art. Nr.: 9008143/9008142

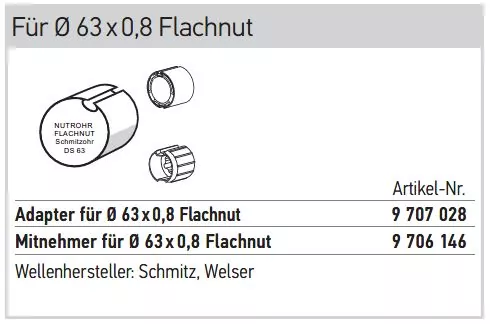

► Typ 11

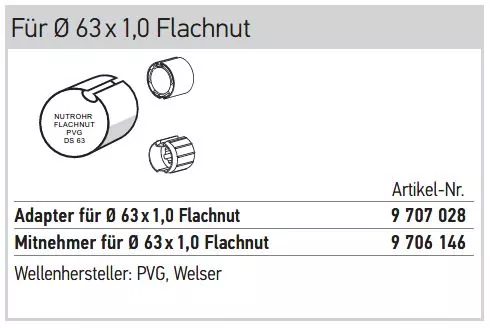

► Typ 12

Ø 63 x 0,8 mm Ø 63 x 1,0 mm
Art. Nr.: 9707028/9706146 Art. Nr.: 9707028/9706146

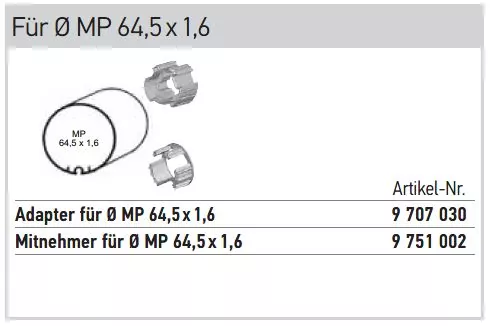

► Typ 13

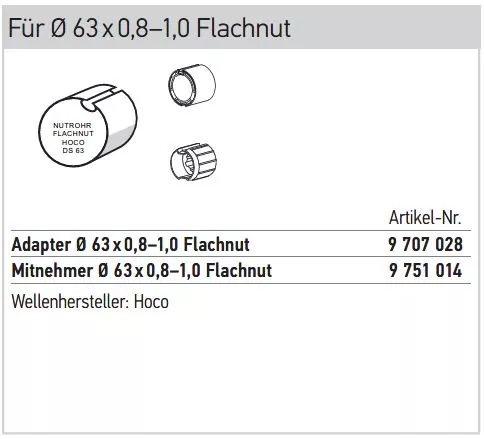

► Typ 14

Ø 64,5 x 1,6 mm Ø 63 x 0,8-1,0 mm
Art. Nr.: 9707030/9751002 Art. Nr.: 9707028/9751014

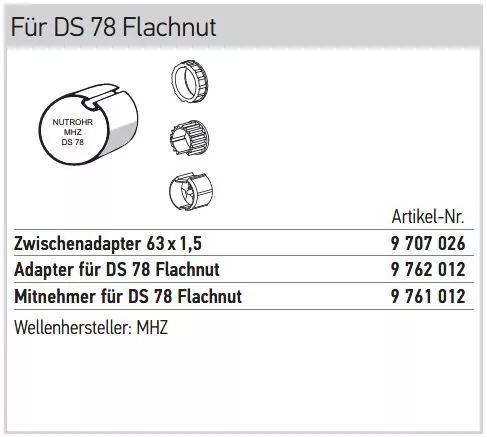

► Typ 15

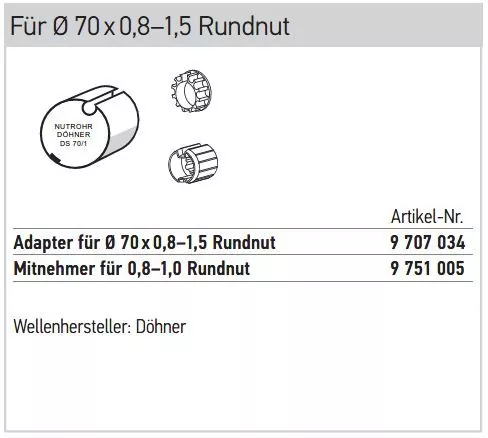

► Typ 16

Ø 78 DS 78 Flachnut (MHZ) Ø 70 x 0,8-1,5 mm Rundnut
Art. Nr.: 9707026/9762012/98761012 Art. Nr.: 9707034/9751005

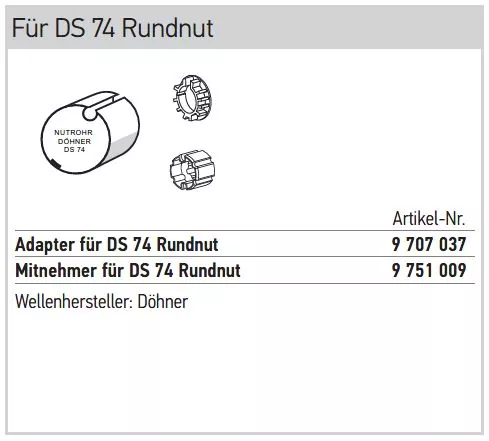

► Typ 17

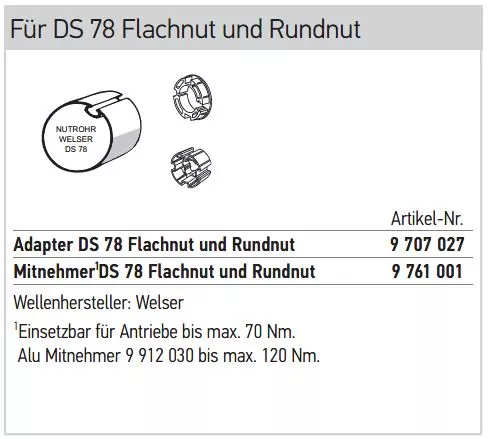

► Typ 18    DS 78

Ø 74 (DS 74 Rundnut) Ø 78 (DS 78 Flach- und Rundnut)
Art. Nr.: 9707037/9751009 Art. Nr.: 9707027/9761001

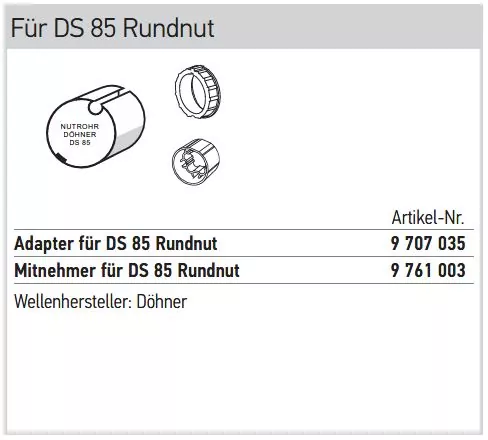

► Typ 19    DS 85

► Typ 20

Ø 85 (DS 85 Rundnut) Ø 85 (Nutrohr Imbac 85)
Art. Nr.: 9707035/9761003 Art. Nr.: 9707026/9690085/9420300

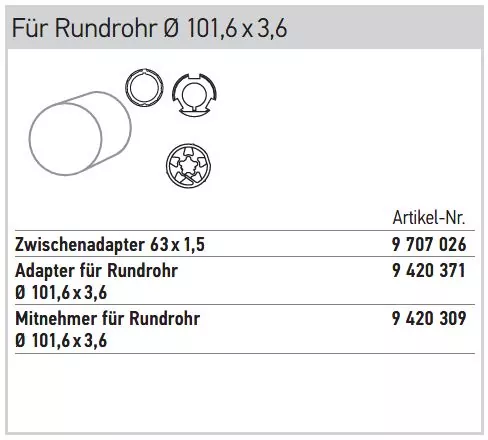

► Typ 21

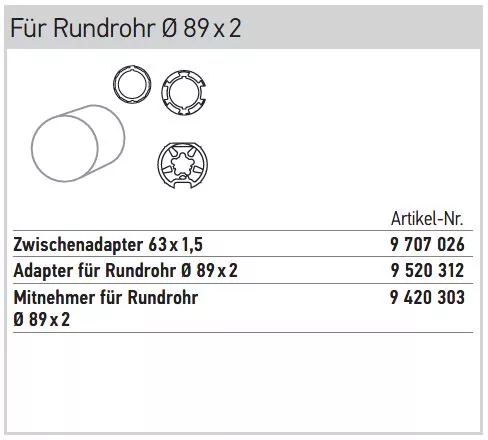

► Typ 22

Ø 101,6 x 3,6 mm Ø 89 x 2 mm
Art. Nr.: 9707026/9420371/9420309 Art. Nr.: 9707026/9520312/9420303

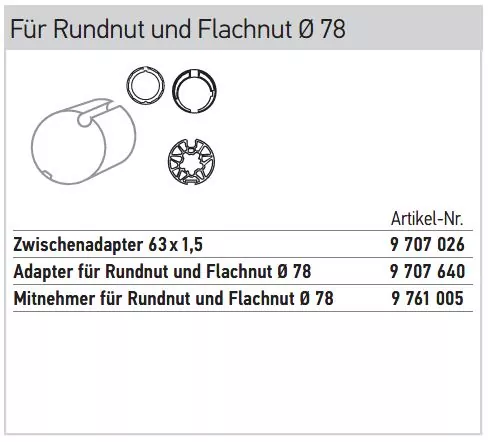

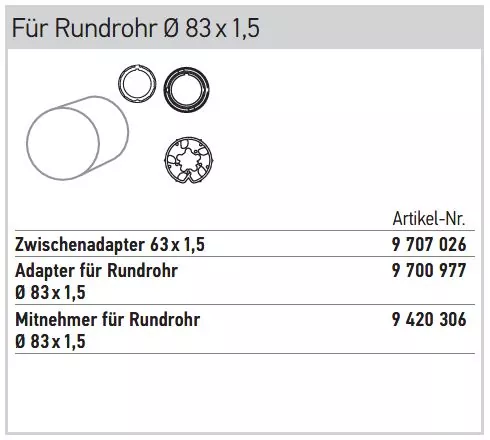

► Typ 23

► Typ 24

Ø 83 x 1,5 mm Ø 78 Rundnut und Flachnut
Art. Nr.: 9707026/9700977/9420306 Art. Nr.: 9707026/9707640/9761005

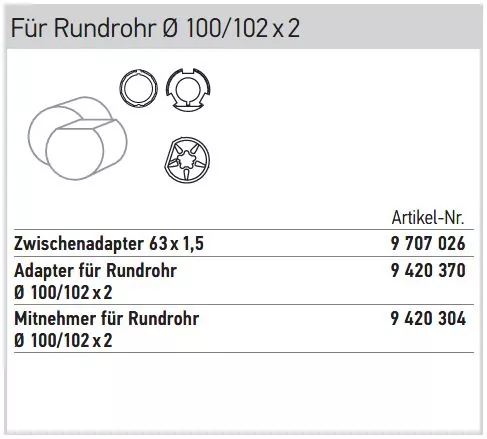

► Typ 25



Ø 100/102 x 2 mm

Art. Nr.: 9707029/9420370/9420304
Lieferumfang
bei Standardauswahl
1 x Somfy Orea RTS (Drehmoment nach Wahl)
1 x Anschlusskabel, steckbar 1m
1 x Bedienungsanleitung
Motorlager und Adapterset (optional nach Wahl)
