superrollo GW190 / elektronischer Gurtwickler

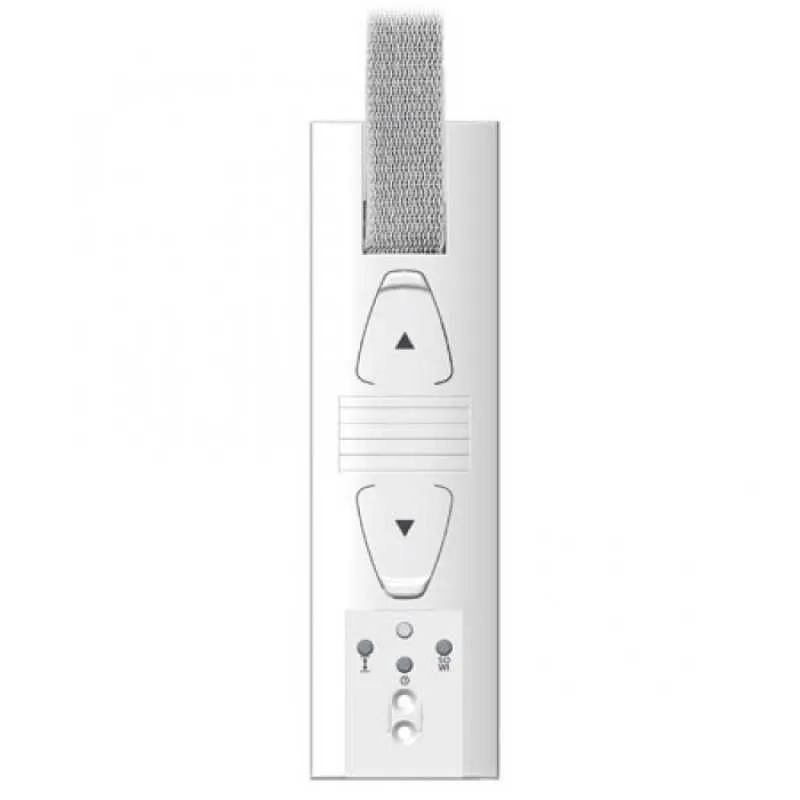

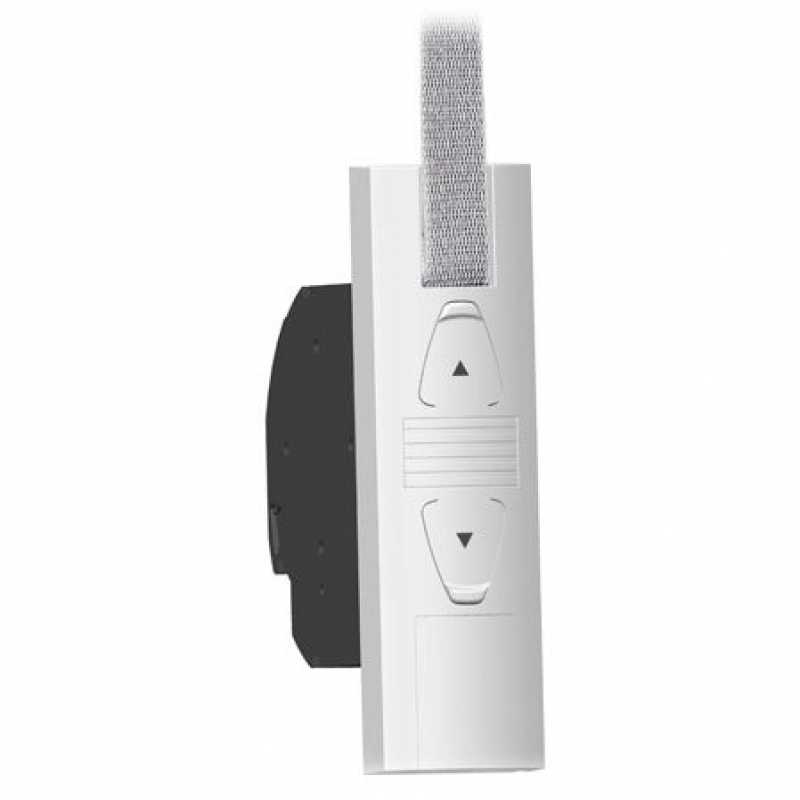

Der superrollo GW190 ist ein elektrischer Rollladen-Gurtwickler für den Innenbereich und hat eine maximale Zugkraft von 45 kg. Die Montage erfolgt als Unterputzgerät. Die Stromversorgung erfolgt über das beiliegende Anschlusskabel mit Netzstecker oder bei Bedarf über eine fest verlegte Zuleitung. Bei der Inbetriebnahme wird in jede Laufrichtung des Rollladens ein Endpunkt definiert und eingestellt der bei erreichen den superrollo Gurtwickler abschaltet und den Rollladen anhält. Sollte der Rollladenpanzer in Abrichtung auf ein Hindernis treffen so merkt das der Gurtwickler durch die Überwachung des Gurtbandes und schaltet automatisch ab. Eine weitere Sicherheitsfunktion ist der Überlastschutz. Wird der Rollladenpanzer blockiert und der Antrieb befindet sich in der Aufrichtung (z.B. durch Vereisung) schaltet der superrollo Gw190 automatisch ab.
Produktvorteile auf einen Blick
23 mm Gurtbandbreite | Zugkraft 45 kgManuelle Bedienung
Automatikbetrieb ein-/ausschalten
- je eine Schaltzeit für AUF und AB
Sommer-/Winterzeit - UmschaltungDauerhafte Speicherung der Einstellungen
Endpunkte:
In jede Laufrichtung des Rollladens wird ein Endpunkt definiert und eingestellt bei deren Erreichen der superrollo GW190 abschaltet und den Rollladen anhält.
Hinderniserkennung:
Trifft der Rollladen bei der AB - Bewegung auf ein Hindernis, wird der superrollo GW190 ausgeschaltet
Überlastsicherung:
Blockiert der Antrieb bei der AUF - Bewegung (z.B. durch Vereisung) wird der superrollo GW190 ausgeschaltet
Technische Daten | |
---|---|
Versorgungsspannung: | 230 V / 50 Hz |
Länge Anschlussleitung: | 1,5 Meter |
Nennleistung: | 70 Watt |
Leistungsaufnahme (Standby): | < 0,5 Watt |
Schutzart: | IP20 |
Betrieb bei: | 0 °C bis +40 °C |
max. Schaltzeiten (Auf und Ab: | 4 |
Geschwindigkeit: | 30 U/Min |
Endschalterbereich: | 32 Umdrehungen |
Maximale Laufzeit: | 4 Minuten |
Leistungsdaten | |
Nenndrehmoment: | 10 Nm |
Maximale Zugkraft: | 45 kg |
Max. Rollladenfläche: | bei leichten Kunstsoff | 6 qm bei Alu- / Holzrollläden | 3 qm |
Daten Sonnensensor | |
Einstellbereich Sonnenautomatik: | nicht vorhanden |
Einstellbereich Dämmerungsautomatik: | nicht vorhanden |

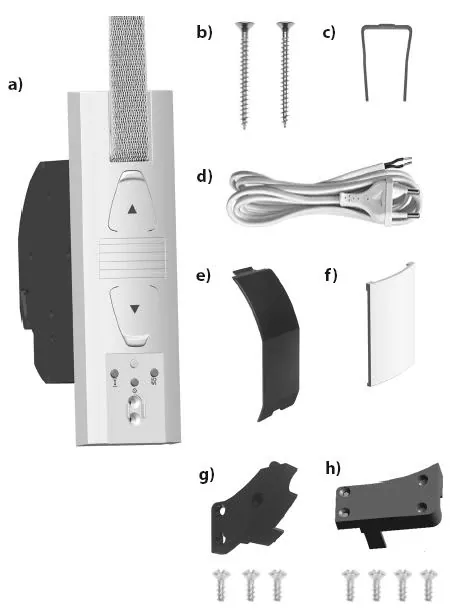

- a) 1 x superrollo GW 190 für 23 mm Gurtband
- b) 2 x Montageschrauben (4 x 55 mm)
- c) 1 x Enteriegelungsklammer (im Gehäuse)
- d) 1 x Anschlusskabel mit Eurostecker
- e) 1 x Wickelradfachabdeckung
- f) 1 x Abdeckblende
- g) 1 x Zugentlastung inkl. Montageschrauben
- h) 0 x nicht enthalten (nur für GW195)
- i) 1 x Gebrauchsanleitung (ohne Abbildung)
- Bedienungsanleitung (2.25 MB)
