Warema climatronic Schaltaktor 4M230 AP/REG

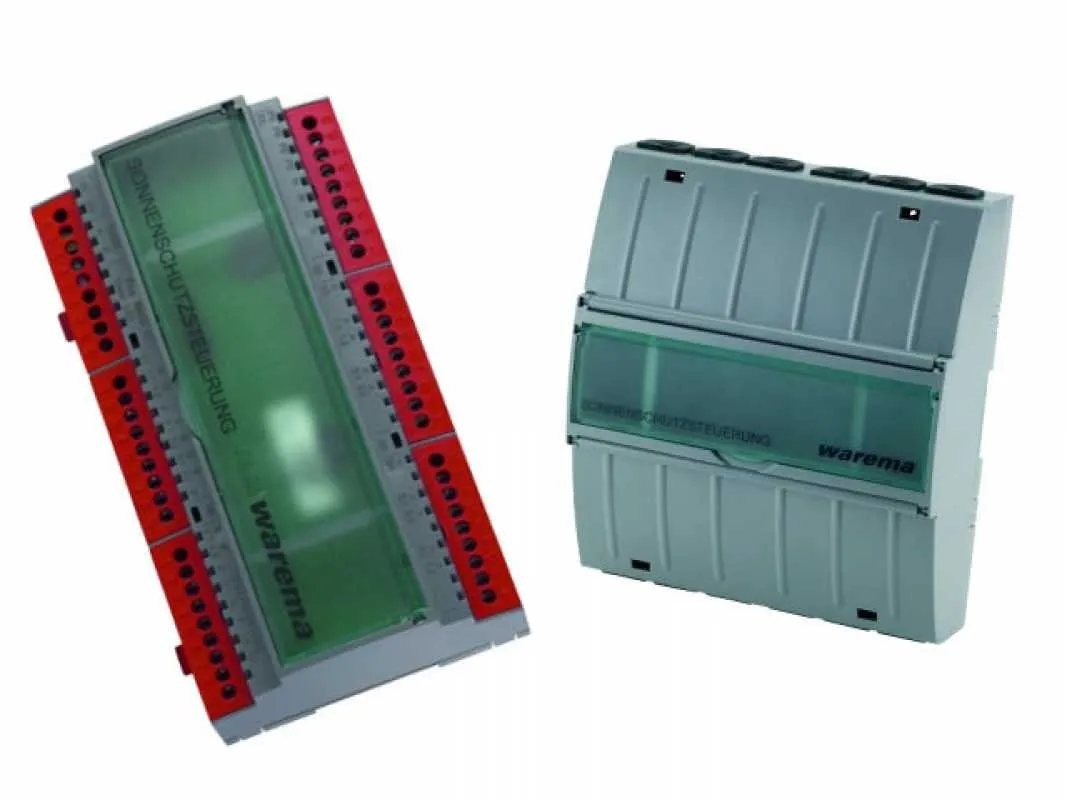

Der Warema Schaltaktor 4M230 AP/REG ist ein elektronisches Steuergeräte zur Ansteuerung von bis zu 4 Sonnenschutz- und Fensterantrieben oder für bis zu max. 8 andere Verbraucher, wie beispielsweise Licht, Lüfter, Heizgerät, Kühlgerät. Die Versorgung der Schaltaktoren und deren nachgeschalteter Verbraucher erfolgt mit 230 V AC. Die angeschlossenen Produkte werden über die WAREMA climatronic gesteuert, eine Steuerung mit geeigneten Bedienelementen vor Ort ist ebenfalls möglich.

Die interne 24 V DC Betriebsspannung dieser Aktoren wird über ein integriertes Netzteil erzeugt. Dies hat den großen Vorteil, dass hierdurch eine von der Leitungslänge nahezu unabhängige Planung des Bussystems möglich ist. Für den Betrieb dieser Geräte ist lediglich die 230 V Netzzuleitung aus der örtlichen Umgebung sowie die 4-adrige Busverbindung zum WAREMA climatronic System erforderlich. Weiterhin können die Aktoren auch andere Produkte wie z.B. Beleuchtung ein- bzw. ausschalten. Die Spannungsversorgung der Produkte erfolgt potentialbehaftet über die 230 V AC Netzzuleitung. Die angeschlossenen Verbraucher (Antriebe, Leuchten etc.) werden über das Bussystem durch die WAREMA climatronic angesteuert.


An den Schaltaktoren können zur örtlichen Bedienung herkömmliche Jalousie- bzw. Lichttaster eines beliebigen Schalterprogramms angeschlossen werden. Zum Schutz der angeschlossenen Produkte und den flexiblen Motoranschlussleitungen besitzen die Schaltaktoren auswechselbare Feinsicherungen in den Ausgangsschaltkreisen. Zur Verriegelung einzelner Motoren bei z.B. geöffnetem Fenster oder Balkontüre können bauseitige Fensterkontakte (Reed-Kontakte etc.) an den Aktoren angeschlossen werden. Wünscht der Kunde Einzel- und zusätzlich Gruppenbedienung können die Verriegelungseingänge als Gruppentastereingänge verwendet werden.

Bedienlogik:

Die Bedienlogik der angeschlossenen örtlichen Taster wird automatisch an das eingestellte Produkt des Kanals angepasst. Wird hier z.B. Rolladen oder Markise eingestellt, so ist die Bedienlogik „PL“. Für Raffstoren oder Jalousien wird die Bedienlogik „FZL“ gewählt und bei Beleuchtung „Dauer ein/aus“.

Zuordnung der Motoren:

Die angeschlossenen Motoren bzw. Produkte eines Aktors können einzeln und beliebig den zur Verfügung stehenden 64 Kanälen der WAREMA climatronic zugeordnet werden. Ist z.B. der erste Motor eines Aktors eine Markise auf der Fassade Süd, so kann der zweite Motor auf dem gleichen Aktor ein Raffstore mit ganz anderen Wind- und Sonnengrenzwerten auf der Fassade West sein usw.

Produktmerkmale
Bis zu 4 Sonnenschutzanlagen oder bis zu 8 230 V AC Verbraucher (z.B. Beleuchtung)
Zuordnung der angeschlossenen Verbraucher kann einzeln oder beliebig auf die 64 zur Verfügung stehenden Kanäle erfolgen
Versorgung des Schaltaktors mit 24 V DC über ein integriertes Netzteil
230 V-Zuleitung zum Gerät und eine 4-adrige Busleitung zum WAREMA climatronic System sind erforderlich
Spannungsversorgung von Verbrauchern (z.B. Beleuchtung) erfolgt potenzialbehaftet über die 230 V AC Netzzuleitung
Anschluss herkömmlicher Taster zur örlichen Einzel- und Gruppenbedienung
Zur Verriegelung einzelner Motoren, z.B. bei geöffneter Balkontür, können bauseitige Fensterkontakte (Reed-Kontakte) an den Aktoren angeschlossen werden
Bedienlogig der angeschlossenen örtlichen Taster wird automatisch an das eingestellte Produkt des Kanals angepasst
Typischer Anwendungsbereich
im Objekt mit einer größeren Anzahl von Aktoren, Verteilen über mehrere Etagen und Bauabschnitten
Objekte mit häufig wiederkehrender, gleicher Anwendung
