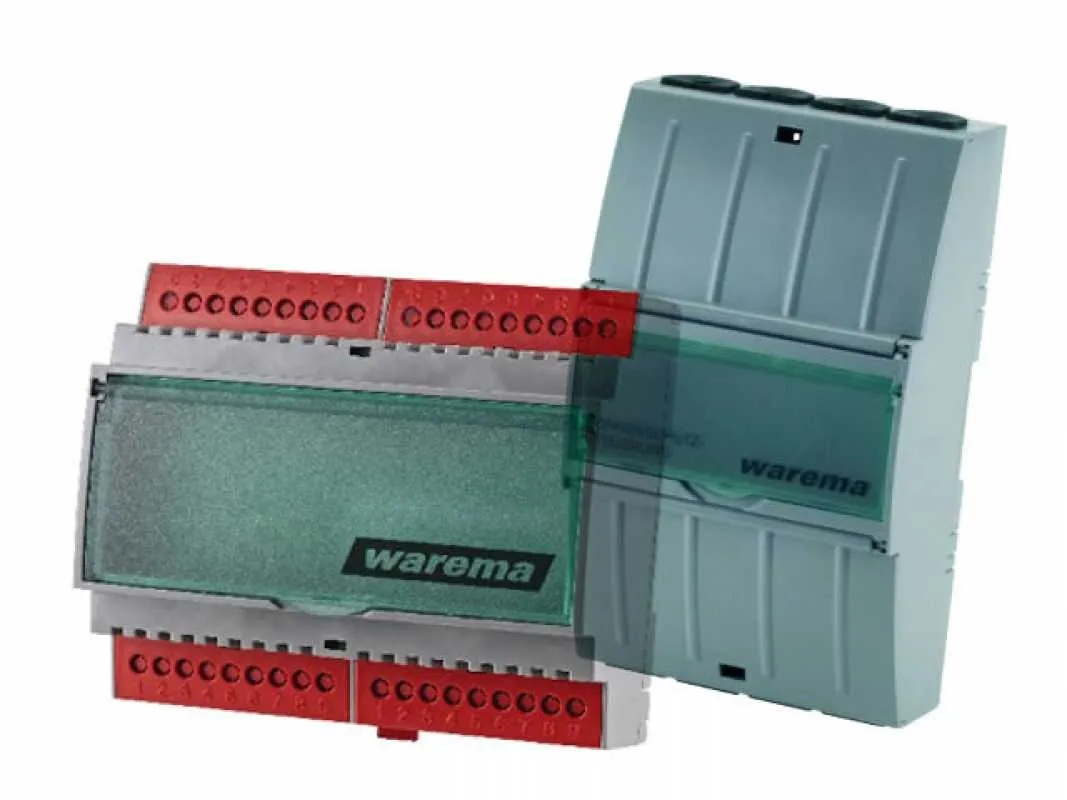

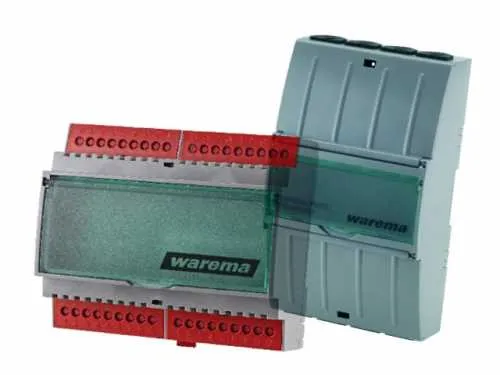

Warema climatronic Tableau Interface Slave AP/REG

Das WAREMA climatronic Tableau Interface Slave Aufputz ermöglicht den Anschluss von zusätzlichen Schaltern und Tastern an ein WAREMA climatronic System. Hiermit können Bedientableaus realisiert werden, um die an die climatronic angeschlossenen Gewerke zu bedienen. Jeder angeschlossene Schalter/Taster kann frei den Kanälen, Gruppen und Szenen zugeordnet werden. Die Zuordnung erfolgt komfortabel per PC-Software. Das Tableau Interface M stellt 48 Eingänge zur Verfügung. Es kann durch den Anschluss von maximal 4 Erweiterungsmodulen Tableau Interface S bis auf 144 Eingänge erweitert werden. Die Verbindung der Tableau Interfaces untereinander erfolgt über einen eigenen Slave-Bus (RS485). Der modulare Aufbau ermöglicht die Aufsplittung des Tableaus in mehrere Teilsektionen, die jeweils nur über die vieradrige Slave-Bus-Leitung miteinander verbunden werden müssen. Jedes Tableau Interface S kann über eine am Gerät einstellbare Adresse separat im Bus angesprochen werden.

Das Tableau Interface ist ein WAREMA climatronic Busgerät mit frei konfigurierbaren Tastereingängen zum Anschluss von zusätzlichen Kanal-, Gruppen- und Szenentastern bzw. Schaltern. Es findet hauptsächlich im Objektbereich Verwendung wenn zentrale Taster (Etagen-, Fassaden- oder Haupttaster) für unterschiedliche Bereiche gefordert sind. Mit dem Tableau Interface kann das WAREMA climatronic System auch von einer Gebäudeleittechnik (GLT) für einzelne Bereiche angesteuert werden. Das Tableau Interface M (Master) ist das Grundgerät mit 48 Tastereingängen und kann mit bis zu vier Tableau Interface S (Slave) erweitert werden. Jedes Tableau Interface S hat weitere 24 Tastereingänge. An einem WAREMA climatronic System stehen damit maximal 144 zusätzliche Tastereingänge zur Verfügung, die sich auf die Tableau Interfaces „M“ und „S“ verteilen. Jeder Tastereingang wird alle 200ms vom Bediengerät über das Tableau Interface M abgefragt. Das Tableau Interface M kommuniziert wiederum mit den Tableau Interface S über ein eigenes Bus-Protokoll.

Hinweis

• externes Netzteil erforderlich

Produktmerkmale
Angeschlossene Schalter/Taster können frei den Kanälen, Gruppen und Szenen zugeordnet werden
Komfortable Zuordnung über WAREMA climatronic studio Software
Tableau Interface Master stellt 48 Eingänge zur Verfügung
Erweiterung durch max. 4 Tableau Interface Slave auf bis zu 144 Eingänge
Verbindung der Tableau Interfaces untereinander über einen eigenen Slave-Bus (RS485)
Spannungsversorgung des Tableau Interface Master erfolgt über ein separates Netzteil
