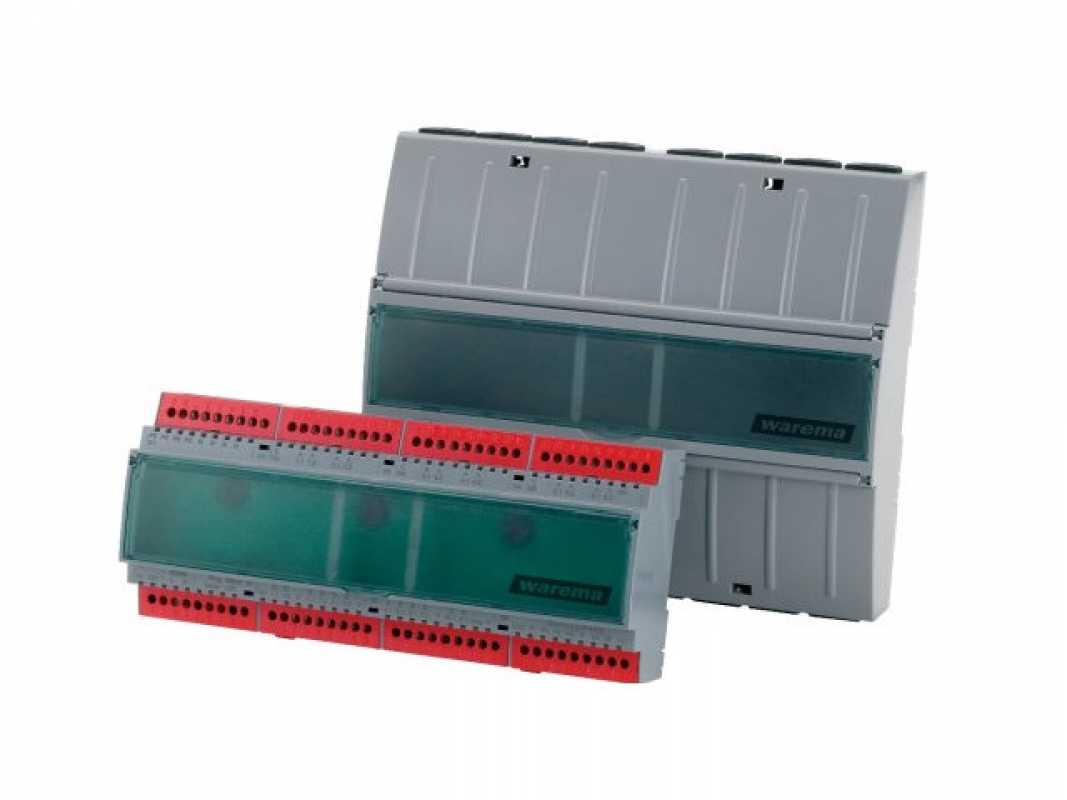

Warema Geschossansteuerung Kompakt AP/REG

Die Warema Geschossansteuerung Kompakt AP/REG wurde speziell zur Ansteuerung selbstversorgender MSEs der Baureihe "Kompakt", Domino 222, Domino 212, Domino IR B230-M24, Domino B230-M230, Domino IR PF B230-M230 entwickelt und enthält daher kein Netzteil zur Steuerspannungsversorgung der MSEs. Mit der Geschossansteuerung Kompakt AP/REG kann die Sonnenschutzanlage eines Geschosses in bis zu vier Fassaden aufgeteilt werden. Diese vier Fassaden können dann von einer Sonnenschutzzentrale getrennt bedient werden. Die einzelnen Fassaden sind auch durch an die Geschossansteuerung anschließbare "Fassadenschalter" einzeln bedienbar. Als Bedienelemente müssen Taster eingesetzt werden. Die vier Fassadenausgänge sind potentialfrei ausgeführt.

Die Spannungsversorgung der Geschossansteuerung erfolgt mit 230V AC. Fahrbefehle der Sonnenschutzzentrale werden über die Geschossansteuerung an die Motorsteuereinheiten weitergeleitet. Zum Bilden von Gruppen (Fassaden- oder Etagensteuerung) stehen 4 Eingänge zur Verfügung. Die Eingänge sind den Zentraleingängen untergeordnet.

Funktionsbeschreibung:

Die Warema Geschossansteuerung Kompakt AP/REG ist mit einer Speicherfunktion ausgestattet: Das Betätigen eines Fassadentasters für länger als 2 Sekunden bewirkt eine Speicherung des Fahrbefehls, der Sonnenschutz fährt weiter bis in die jeweilige Endlage, auch wenn der Taster losgelassen wird. Durch kurzes Betätigen des Tasters in Gegenrichtung wird der Fahrbefehl wieder gelöscht. Durch kurzes Antippen des Tasters kann z.B. bei Raffstoren der Lamellenwinkel geändert werden. Nach Ablauf der fest eingestellten Laufzeit von drei Minuten wird kein Wendeimpuls ausgegeben. Die Ausgangskontakte der Geschossansteuerung Kompakt AP/REG sind potentialfrei.

► Potenzialtrennung der Steuerleitung
► 4 Zentraleingänge
► 4 Eingänge für lokale Jalousietaster zur Fassadensteuerung

Produktmerkmale
Etagenbedienung von bis zu 4 Fassaden über anschließbare Jalousietaster
Zeitlogik bewirkt, dass der Sonnenschutzbehang nach einer Betätigungszeit von ca. 2 Sekunden in Selbsthaltung geht. Eine kürzere Betätigung des Tasters bewirkt einen Wendeimpuls (bei Lamellenprodukten)
Einsatz als: - Potentialverstärker (galvanische Trennung bei Großanlagen ab 200 MSEs) - Gruppensteuergerät für bis zu 4 Gruppen
4 potentialfreie Ausgänge
