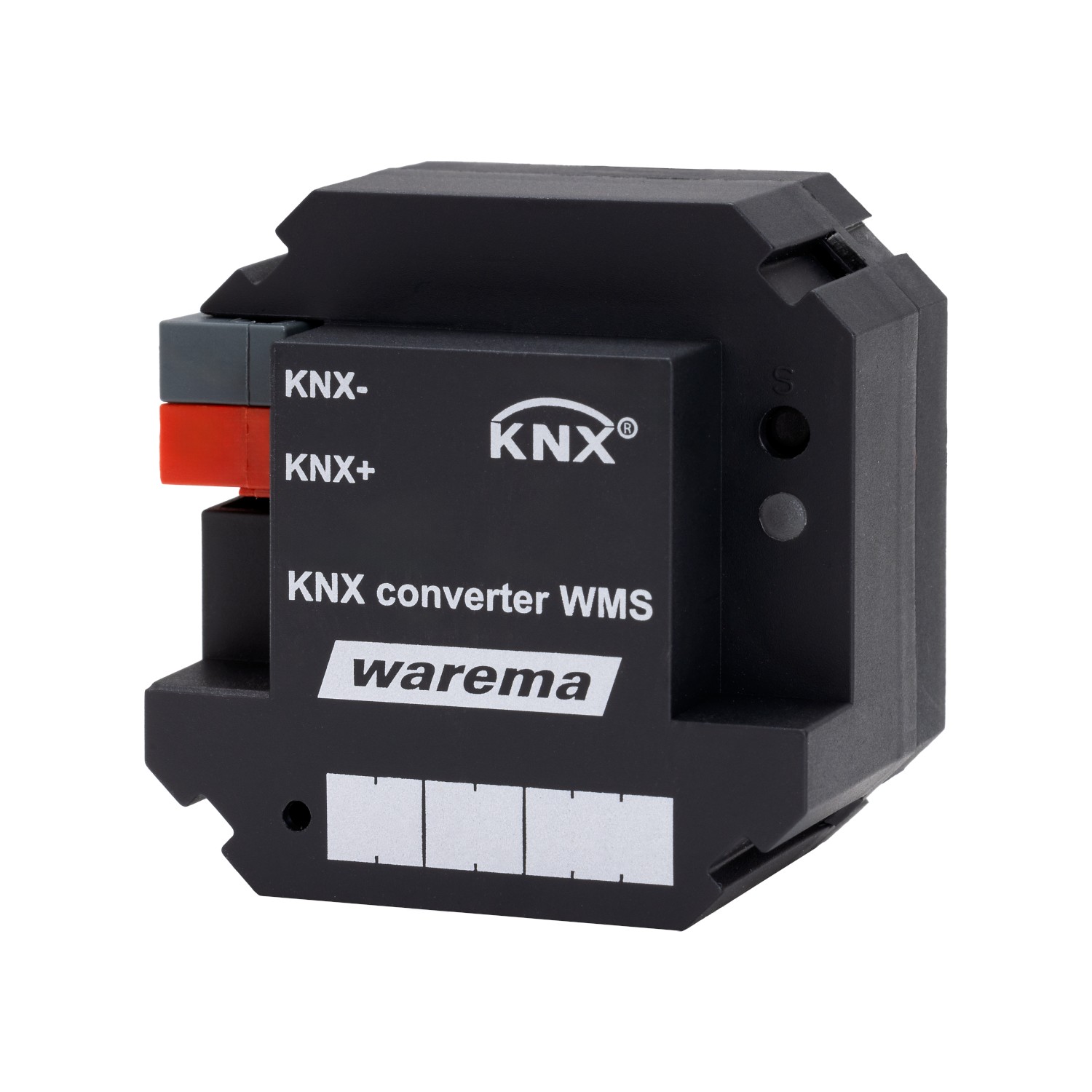

Warema KNX converter WMS
NEU
Mit dem KNX converter WMS können WMS Empfänger in ein KNX System eingebunden werden.
Der KNX converter WMS ist ein UP-Gerät, das die Ansteuerung von bis zu 25 WMS Empfängern ermöglicht. Über die ETS können Produktparameter, Szenen und Sicherheitsobjekte konfiguriert werden. Die Inbetriebnahme erfolgt über die PC-Software WMS studio pro und die ETS. Beim KNX converter muss zunächst mit der WMS-Inbetriebnahme gestartet und anschließend die KNX-Seite mit der ETS in Betrieb genommen werden. In einem Projekt können mehrere KNX converter WMS eingesetzt werden.
Das Gerät ist KNX secure-fähig. Hierfür ist ein Gerätezertifikat (werksseitig voreingestellter Schlüssel) nötig. Dieser befindet sich auf der Unterseite als Aufkleber auf dem Gerät und liegt außerdem als Device Card bei.
Der KNX converter WMS ist ein UP-Gerät, das die Ansteuerung von bis zu 25 WMS Empfängern ermöglicht. Über die ETS können Produktparameter, Szenen und Sicherheitsobjekte konfiguriert werden. Die Inbetriebnahme erfolgt über die PC-Software WMS studio pro und die ETS. Beim KNX converter muss zunächst mit der WMS-Inbetriebnahme gestartet und anschließend die KNX-Seite mit der ETS in Betrieb genommen werden. In einem Projekt können mehrere KNX converter WMS eingesetzt werden.
Das Gerät ist KNX secure-fähig. Hierfür ist ein Gerätezertifikat (werksseitig voreingestellter Schlüssel) nötig. Dieser befindet sich auf der Unterseite als Aufkleber auf dem Gerät und liegt außerdem als Device Card bei.
Vereint zwei Systeme
WMS Sonnenschutzprodukte im KNX System direkt ansteuern: Der KNX converter WMS verbindet WMS gesteuerte Sonnenschutzprodukte unkompliziert mit dem KNX System.
Geringer Installationsaufwand
Praktische Integration in ein bestehendes KNX System: Aufgrund der schnellen und einfachen Installation eignet sich die Lösung perfekt für die Nachrüstung.
Komfortabel
Die Bedienung und Automatisierung mit WMS Sendern und Sensoren ist weiterhin möglich.
| Produktmerkmale Warema KNX converter WMS | |
|---|---|
 KNX secure zertifiziert |
|
| Einbindung von bis zu 25 WMS Empfänger in ein KNX System |
|
| Befehle werden über KNX an den KNX converter WMS übertragen und per Funk an die WMS Empfänger weitergeleitet |
|
| Nachrüstung mit geringem Installationsaufwand möglich |
|
| Inbetriebnahme erfolgt mit WMS studio pro und der ETS |
|
Parametrierbare Produkttypen:
|
|
Statusobjekte:
|
|
Ansteuerung:
|
|
| Bedienung und Automatisierung der WMS Empfänger mit WMS Sendern möglich |
|
| Herstellernummer: 2053529 |
| Produkt: | |
|---|---|
| Betriebsspannung: | KNX Busspannung |
| Schnittstelle KNX: | TP1 |
| Stromaufnahme KNX: | typ. 15 mA / max. 22 mA |
| Spannung: | 30 V DC |
| Ausgang: | Funksignal bidirektional |
| Sendefrequenz: | 2,4 GHz |
| Schutzart: | IP 20 |
| Schutzklasse: | III |
| Montage: | Unterputz |

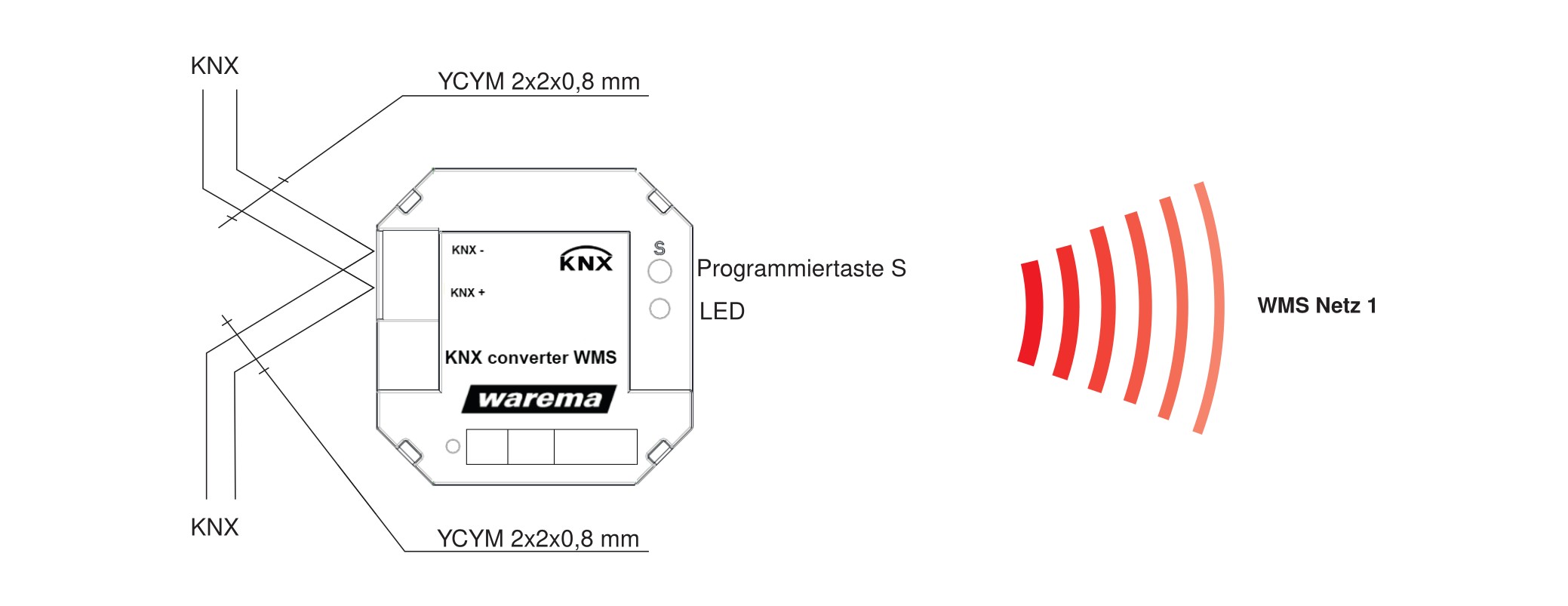

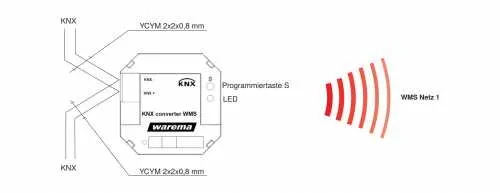

| Anschluss: | |
| KNX Bussystem: | Federkraftklemmen |
| Zulässiger Leiterdurchmesser KNX Bussystem: | 0,6..0,8 mm Ø |
| Abisolierlänge: | 6,5 mm |
| Abmessungen: | 49 x 48 x 30 mm |
1 x Warema KNX converter WMS Art. Nr.: 2053529
1 x Bedienungsanleitung
1 x Bedienungsanleitung
Master-Reset
Der Master-Reset versetzt den KNX converter WMS in den Auslieferungszustand. Es werden im Gerät alle Gruppenadressen gelöscht, alle Parameter auf Standardwerte gesetzt und die physikalische Adresse auf 15.15.255 eingestellt. Der Schlüssel für den Zugriff auf das Gerät wird auf den FDSK (Factory Default Setup Key, werkseitig voreingestellter Setup-Schlüssel) zurückgesetzt. Das geladene WMS Projekt wird ebenfalls gelöscht und muss erneut mit dem WMS studio pro in den KNX converter WMS geladen werden!► Versorgungsspannung ausschalten
► Programmiertaste drücken und gedrückt halten
► Versorgungsspannung einschalten
► warten bis Programmier-LED zu blinken beginnt bzw. nach etwa 10 Sekunden loslassen
► warten, bis Programmier-LED erlischt
► Master-Reset beendet
Nach dem Master-Reset ist eine erneute Inbetriebnahme des Geräts erforderlich.
- Montage- und Betriebsanleitung KNX converter WMS (1.05 MB) :
-
Master-Reset
Der Master-Reset versetzt den KNX converter WMS in den Auslieferungszustand. Es werden im Gerät alle Gruppenadressen gelöscht, alle Parameter auf Standardwerte gesetzt und die physikalische Adresse auf 15.15.255 eingestellt. Der Schlüssel für den Zugriff auf das Gerät wird auf den FDSK (Factory Default Setup Key, werkseitig voreingestellter Setup-Schlüssel) zurückgesetzt. Das geladene WMS Projekt wird ebenfalls gelöscht und muss erneut mit dem WMS studio pro in den KNX converter WMS geladen werden!
► Versorgungsspannung ausschalten
► Programmiertaste drücken und gedrückt halten
► Versorgungsspannung einschalten
► warten bis Programmier-LED zu blinken beginnt bzw. nach etwa 10 Sekunden loslassen
► warten, bis Programmier-LED erlischt
► Master-Reset beendet
Nach dem Master-Reset ist eine erneute Inbetriebnahme des Geräts erforderlich.
