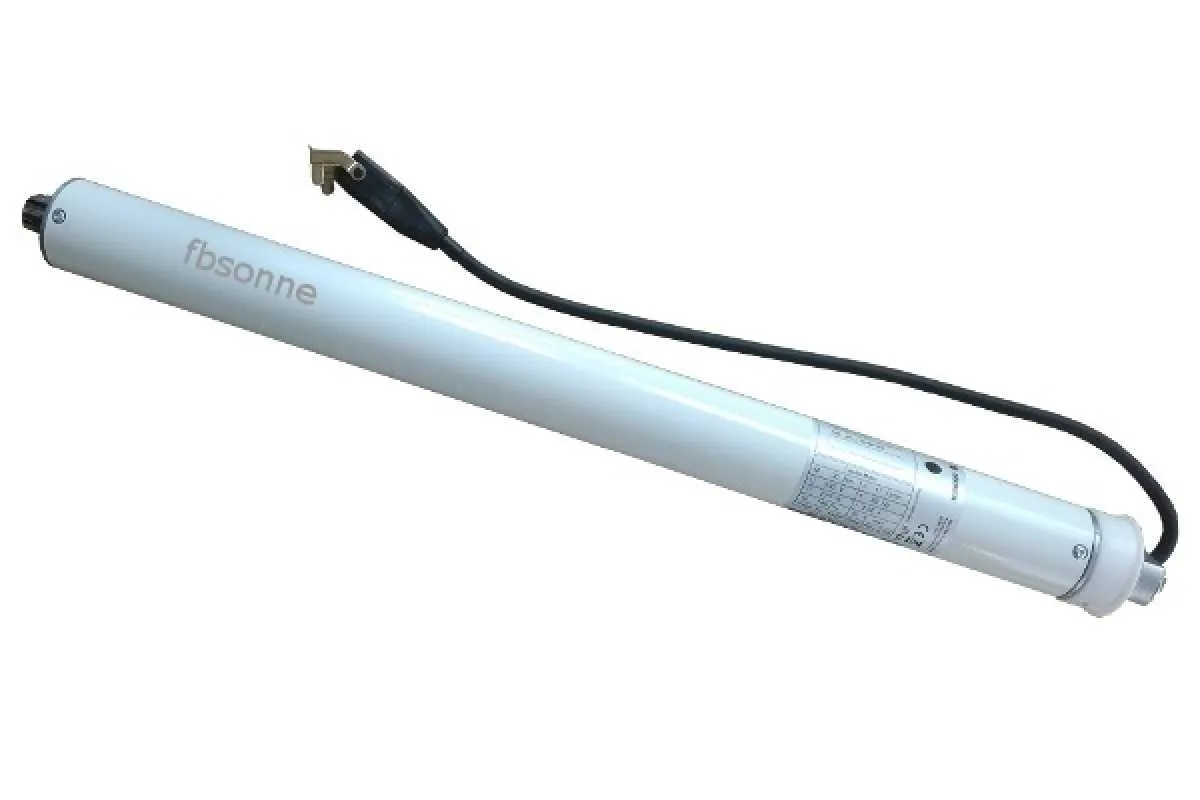

Warema Markisenmotor WM REA
Der warema Rohrmotor ist für 230 V/50 Hz ausgelegt und verfügt über eine elektronische Endabschaltung. Bei diesem Antrieb handelt es sich um einen Austauschmotor für Warema Wintergartenmarkisen des Typ W6, W8, W10, W20 und Warema Pergolamarkisen des Typ P40.
Wichtiger Hinweis:
Das vorhandene Adapterset des defekten Motors kann nur weiter verwendet werden wenn es sich um einen Becker Rohrmotor (Farbe des Rohres = weiß) handelt. Sollte es sich bei dem defekten Motor um eine Selve Rohrmotor (Farbe des Rohres = grün) handeln kontaktieren Sie uns bitte (Anfrage zum Produkt) oder teilen Sie uns bei der Bestellung die Warema Auftragsnummer mit. Dann können wir Ihnen das passende Adapterset liefern. Optional können Sie auch das Beipack- Set für den Umbau bestellen wenn es sich bei dem defekten Motor um einen Selve-Antrieb handelt.
| Funktionsübersicht WM Antriebe |
|---|
 AnwendungsbereichWarema Wintergartenmarkisen | Warema Pergolamarkisen |
| Abschaltfunktion obere Endlage / über Drehmoment unter Endlage / feste Position Die Endlagen sind im Auslieferzustand nicht eingestellt und können direkt nach Montage (siehe Bedienungsanleitung) programmiert werden. (Motorendlagen löschen ist nur mit dem Becker Schnurtaster Einstellset möglich) |
| Automatische Drehrichtungszuordnung Die Drehrichtung des Antriebs wird erst nach Beendigung des Vorgangs "Endlagen einstellen" festgelegt. Die Tastenbelegung der Drehrichtung ist von der Einbauseite des Antriebs abhängig. Fährt der Antrieb nach dem Drücken einer Fahrtaste nicht in die gewünschte Richtung, so muss die andere Taste verwendet werden. Nach Beendigung des Vorgangs "Endlagen einstellen" wird die Drehrichtung automatisch angepasst. |
| Endlagen Status Indikator (ESI) Der Antrieb signalisiert durch einen kurzen Stopp in der Fahrbewegung, dass in der gewählten Fahrtrichtung noch keine Endlage eingelernt ist. |
| Intelliegentes Endlagenmanagement (untere und obere Endlage) Nach der dritten Fahrt gegen den Systemanschlag in deroberen Endlage wird die Schließkraft angepasst. Ab der dritten Fahrt in die untere Endlage stoppt der Antriebbereits ca. 10 mm vor dem unteren Anschlag (Positionsabschaltung). |
| Thermoschutz Die eingesetzten Antriebe sind nicht für Dauerbetrieb geeignet. Der integrierte Thermoschutz schaltet den Antrieb nach ca. 4 Minuten ab. Nach ca. 10 bis 15 Minuten ist der Antrieb wieder betriebsbereit. |
| Tuchlängenausgleich Der Antrieb legt immer die erstmals eingestellte Wegstrecke zurück. Deshalb ist bei Tuchlängung kein Nachstellen der Endlagen Notwendig |
| Tuchentlastung Der Antrieb fährt in der oberen Endlage ein kurzes Stück in die Gegenrichtung, um die Tuchspannung zu verringern und somit das Tuch zu schonen. |
| Reagible Blockiererkennung Tritt eine mechanische Blockierung des Produktes auf, stoppt der Antrieb die Fahrbewegung und fährt anschließend kurz in Gegenrichtung, um die Blockierung frei zu geben. Der Antrieb versucht maximal 3-mal die Blockierung zu überfahren, um eine temporere Blockierung (z.B. Windböe) auszusschließen. |
| Komfortposition Im Antrieb kann eine beliebige Zwischenposition, die sogenannte Komfortposition, abgespeichert und angefahren werden. |
| Motortyp | Art.-Nr.: | Art. Nr.: (alt) | Drehmoment | Drehzahl (min-1) | Stromaufnahme | Leistungsaufnahme |
|---|---|---|---|---|---|---|
| WM 20/17 REA | 2017784 | 617701 | 20 Nm | 17 U/min | 0,75 A | 160 Watt |
| WM 30/17 REA | 2016195 | 617702 | 30 Nm | 17 U/min | 0,90 A | 205 Watt |
| WM 40/17 REA | 2016196 | 617703 | 40 Nm | 17 U/min | 1,15 A | 260 Watt |
| Endschalterbereich: | - |
|---|---|
| Einschaltdauer: | S2 4 min |
| Rohrdurchmesser: | 45 mm |
| Spannungsversorgung: | Wechselstrom (AC/DC) |
| Nennspannung: | 230 V |
| Netzfrequenz: | 50 Hz |
| Schutzart: | IP 44 |
| Anschlusskabel: | 0,25 m mit Hirschmannstecker |
Das vorhandene Adapterset des defekten Motors kann nur weiter verwendet werden wenn es sich um einen Becker Rohrmotor (Farbe des Rohres = weiß) handelt. Sollte es sich bei dem defekten Motor um eine Selve Rohrmotor (Farbe des Rohres = grün) handeln kontaktieren Sie uns bitte (Anfrage zum Produkt) oder teilen Sie uns bei der Bestellung die Warema Auftragsnummer mit. Dann können wir Ihnen das passende Adapterset liefern. Optional können Sie auch das Beipack- Set für den Umbau bestellen wenn es sich bei dem defekten Motor um einen Selve-Antrieb handelt.
Beipack-Set
1 x Warema Rohrmotor WM REA (Drehmoment nach Wahl)
1 x montierte Anschlussleitung ca. 0,5 m (STAS3)
1 x Bedienungsanleitung

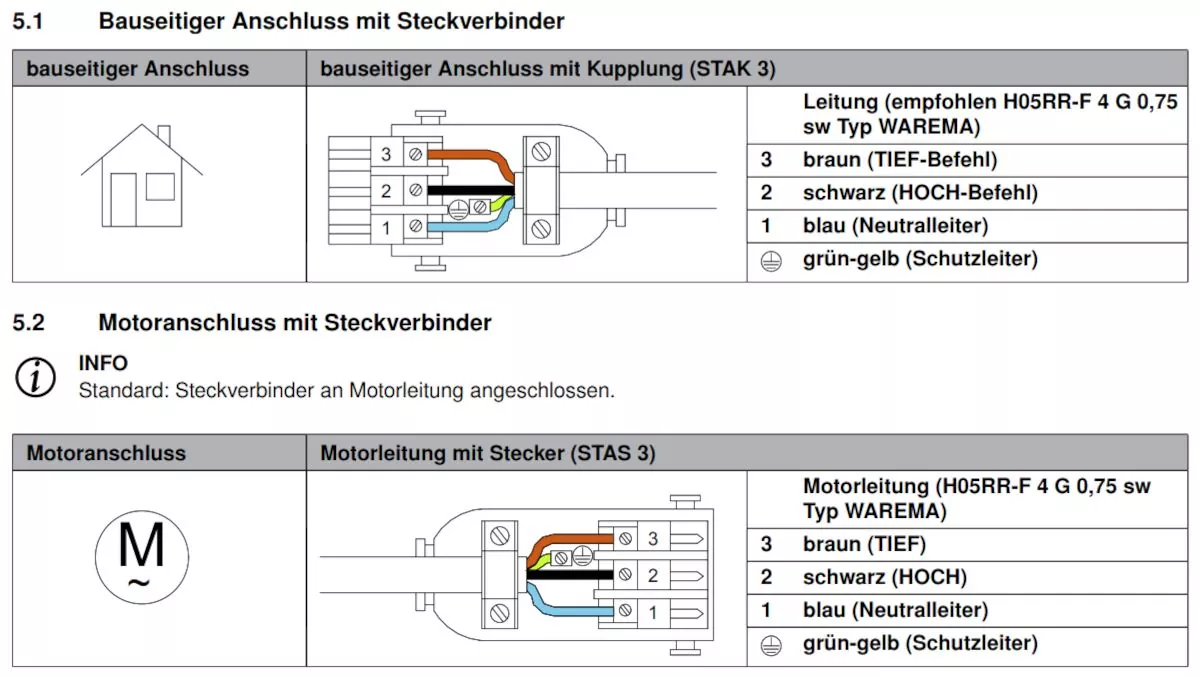

- Einstellanleitung und Anschlussplan (1.64 MB)
- Reperatur-Kurzanleitung / Typ 900 W6 (310.01 KB)
- Reparaturanleitung (968.2 KB)
