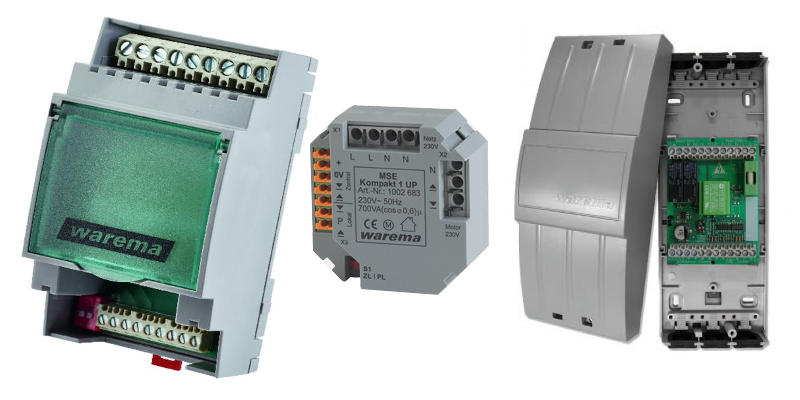

Warema MSE Kompakt 1 AP/UP/REG

Die Motorsteuereinheit MSE Kompakt 1 AP/UP/REG ist ein elektronisches Steuergerät zur direkten Ansteuerung von 230 V AC – Sonnenschutzantrieben. Die Versorgung der Antriebe und der Motorsteuereinheit erfolgt über die 230 V AC – Netzleitung. Das eingebaute Netzteil stellt die interne Versorgungsspannung für die Motorsteuereinheit zur Verfügung. Im Gerät befinden sich zwei Schalter: einer zur Auswahl von Zeitlogik (werkseitig) bzw. Permanentlogik, der andere zur Aktivierung der Verriegelung, falls vorgesehen. Die Sonnenschutzeinrichtung kann sowohl mittels Taster vor Ort als auch über eine Sonnenschutzzentrale (z. B. Wisotronic) bedient werden. Mehrere dieser Geräte können zu einer Gruppe zusammengefasst und von einem Taster aus gemeinsam bedient werden.

Den Anschlussplan finden Sie im TAB Dokumente in der zum Download bereitstehenden Bedienungsanleitung.


Örtliche Bedienung mit Zeitlogik (ZL):

Zeitlogik ist das ideale Steuerverhalten, z. B. für Raffstore: Das Sonnenschutzprodukt fährt nach Betätigung des örtlichen Tasters in die entsprechende Richtung. Bleibt der Taster länger als 2 Sekunden gedrückt, geht die Motorsteuereinheit in Selbsthaltung. Der Taster kann danach losgelassen werden. Das Sonnenschutzprodukt fährt bis Ablauf der Laufzeit von ca. 3 Minuten. Um die Selbsthaltung zu löschen und den Motor zu stoppen, muss die dem Fahrbefehl entgegengesetzte Taste kurz angetippt werden. Um die Lamellen nur zu wenden, muss der örtliche Taster kurz gedrückt werden.

Örtliche Bedienung mit Permanentlogik (PL):

Dieses Steuerverhalten bietet sich z. B. für Rollläden an: Der Rollladen fährt nach Betätigung des örtlichen Tasters in die entsprechende Richtung und geht sofort in Selbsthaltung. Der Taster kann dann losgelassen werden und der Rollladen fährt bis zum Ablauf der fest eingestellten Laufzeit von 3 Minuten. Um die Selbsthaltung zu löschen und den Motor zu stoppen, muss die dem Fahrbefehl entgegengesetzte Taste kurz betätigt werden.


Produktmerkmale

direkte Ansteuerung eines Sonnenschutzantriebs über Sonnenschutzzentrale oder einen Taster vor Ort
mehrere Motorsteuereinheiten können zu einer Gruppe zusammengefasst und von einem Taster gemeinsam bedient werden
Logikverhalten des Tasters zwischen Zeitlogik und Permanentlogik umschaltbar
ZL: Zeitlogik bewirkt, dass die MSE nach einer Betätigungszeit des Tasters von ca. 2 Sekunden in Selbsthaltung geht. Eine kürzere Betätigung des Tasters erzeugt einen Wendeimpuls (bei Lamellenprodukten)
PL: Permanentlogik bewirkt, dass die MSE sofort bei Betätigung des Tasters in Selbsthaltung geht (für Stoffprodukte/Rollladen)
ein integriertes Netzteil erzeugt die 24 V DC Steuerspannung für die Ansteuerung der MSE über den Taster oder die Sonnenschutzzentrale
Nur für AP- und REG-Variante
Die AP- und REG Variante dieses Produktes verfügt über einen Verriegelungseingang. Über den Verriegelungseingang kann der Sonnenschutzmotor gesperrt werden, sobald z. B. ein Fenster geöffnet ist.
Wechselbare Feinsicherung für Leitungsschutz (AP/REG)
