Warema Uniswitch ZL UP

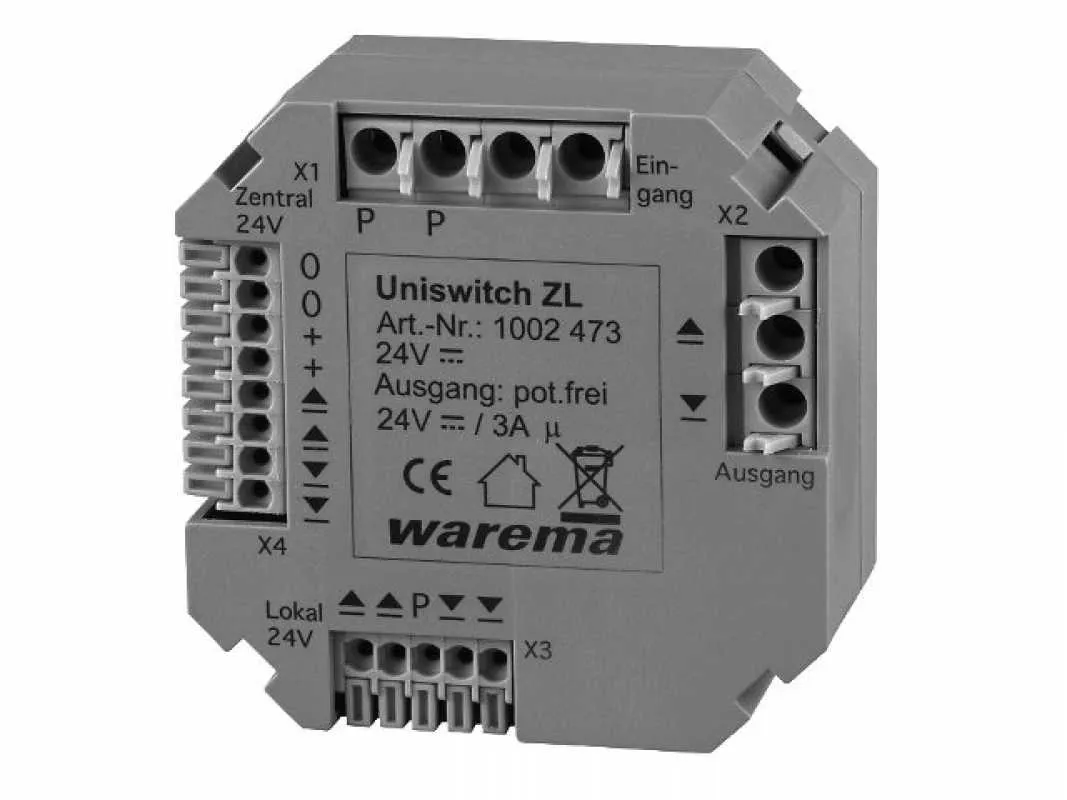

Der Uniswitch ZL wird zur Potentialtrennung bei großen Steuerleitungslängen und zur Bildung zusätzlicher Gruppen in Steuerleitungssystemen eingesetzt. Das Gerät verfügt über Zeitlogikfunktion und kann durch seine kompakte Bauweise in einer handelsüblichen UPDose untergebracht werden. Die Versorgung des Geräts mit 24 V DC SELV erfolgt über ein Steuerleitungssystem. Die nachgeschalteten Motorsteuereinheiten können weiterhin über Taster vor Ort oder über eine Zentrale bedient werden.

Funktion des Uniswitch ZL

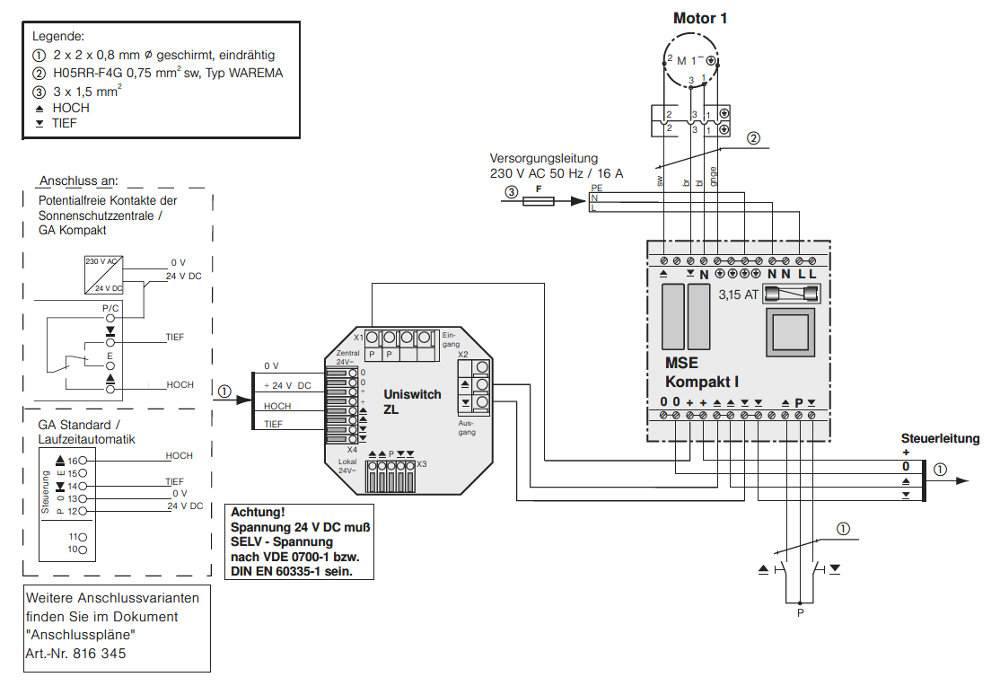

Anwendungsbeispiel 1: Potentialtrennung bei großen Steuerleitungslängen

Ein anliegender Zentralbefehl setzt den potentialfreien Ausgang des Uniswitch ZL und löst in der nachgeschalteten MSE den Fahrbefehl aus. Der Ausgang bleibt für die Dauer des Zentralbefehles gesetzt.

Anwendungsbeispiel 2: Bildung zusätzlicher Gruppen in Steuerleitungssystemen

Diese Funktion wird benötigt, wenn z.B. die zentrale Bedienung aller Sonnenschutzantriebe in einem Raum von einem Bedientaster aus realisiert werden soll. Der Uniswitch ZL wird dazu lediglich in die Steuerleitung einge­fügt und der Bedientaster angeschlossen. Anschluss und Montageort der vorhandenen Motorsteuereinheiten können beibehalten werden, eine vorgenommene Gruppenbildung innerhalb der nachgeschalteten Anlage bleibt ebenfalls erhalten.

Örtliche Bedienung:

Nach Betätigung des an den Uniswitch ZL angeschlossenen Bedientasters werden dessen potentialfreie Ausgänge gesetzt. Die Sonnenschutzeinrichtungen der nachgeschalteten Anlage fahren in die entsprechende Richtung und stoppen nach 2 Sekunden. Bleibt die "Hoch/ Tief"-Taste darüber hinaus betätigt, geht der Uniswitch ZL in Selbsthaltung. Die Taste kann danach losgelassen werden. Die Sonnenschutzeinrichtungen fahren bis zur Endposition hoch bzw. tief. Soll die Fahrbewegung während der Selbsthaltung gestoppt werden, muss die dem Fahrbefehl entgegengesetzte Taste kurz betätigt werden. Erfolgt für die Dauer von 3 Minuten keine erneute Tastenbetätigung, wird die Selbsthaltung des Uniswitch ZL automatisch gelöscht.

Zentrale Bedienung (gilt für beide Anwendungsfälle):

Für die Dauer eines Zentralkommandos ist die Bedienung über die Taster vor Ort gesperrt. (Dies gilt auch für den an den Uniswitch ZL angeschlossenen Taster). Dabei wird eine eventuell vorhandene Selbsthaltung gelöscht und der Zentralbefehl wird an die nachgeschaltete Anlage übergeben.

Produktmerkmale
Potentialtrennung bei großen Steuerleitungslängen
Bildung zusätzlicher Gruppen in Steuerleitungssystemen
Nachgeschaltete MSEs können weiterhin über Taster vor Ort oder über eine Zentrale bedient werden
Zeitlogik bewirkt, dass die MSE nach einer Betätigungszeit des Tasters von ca. 2 Sekunden in Selbsthaltung geht. Eine kürzere Betätigung des Tasters erzeugt einen Wendeimpuls (bei Lamellenprodukten)
Versorgung des Geräts mit 24 V DC SELV über ein Steuerleitungssystem
Kompakte Bauweise ermöglicht Montage in Unterputz-Abzweigdose
