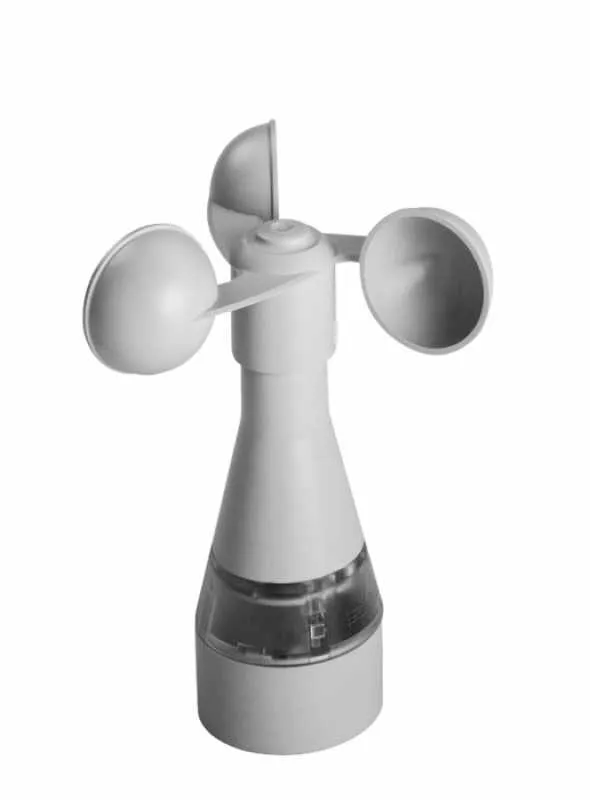

Warema Wetterstation MWG Wind/Photo (1 Fassade)

Der Messwertgeber wird an eine Sonnenschutzzentrale angeschlossen und ermöglicht wind- bzw. lichtabhängige Steuerung von Sonnenschutzprodukten wie Markisen oder Raffstoren. Der Messwertgeber wird mit einem Befestigungswinkel im Außenbereich montiert. Der Messwertgeber erfasst die Außenhelligkeit und die Windgeschwindigkeit an einer Fassade. Diese physikalischen Messgrößen werden in elektrische Signale umgewandelt und in der Sonnenschutzzentrale ausgewertet.


Passend zu:

• Wisotronic dialog 1-Kanal (alte Ausführung bis Febraur 2011)
• Wisotronic 2/3/4-Kanal (nur eine Fassadenseite)
• Quatronic dialog (nur eine Fassadenseite)
• WAREMA climatronic Sensorinterface (nur eine Fassadenseite)
• LONSE

Produktmerkmale
Erfassung von: Helligkeit über Photosensoren (nur eine Fassadenseite) Windgeschwindigkeit über Flügelrad
Auswertung/Anzeige der Daten in der angeschlossenen Wisotronic  2-4 Kanal
Anschlussleitung (standardisiert 3 m Länge) bei Bedarf auf bis zu 300 m verlängerbar
Witterungsbeständige (für den Außeneinsatz geeignete) Leitung z.B. 6 x AWG 26 C UL (UV-beständig) erforderlich
Montage mittels Befestigungswinkel (im Lieferumfang) oder Standrohr (optionales Zubehör)

Montage

Montieren Sie den Messwertgeber mit Hilfe des beiliegenden Montagebügels. Beachten Sie dabei folgende Punkte:

• Messwertgeber gut zugänglich, an einer erhöhten Stelle im Freien anbringen, z.B an der zu überwachenden Gebäudefassade. Alternativ kann der Messwertgeber auf einem Standrohr montiert werden, hierzu wird zusätzlich noch ein Befestigungsadapter benötigt (Sonderzubehör).
• Die Montage des Messwertgebers darf nicht im Windschatten erfolgen, da sonst die Windauswertung beeinträchtigt wird.
• Bitte bedenken Sie vor der Montage, dass Bäume, Sträucher oder Gebäudeteile den Messwertgeber im Laufe des Tages verschatten könnten. Für diesen Fall kann der Messwertgeber keine exakten Messwerte liefern, das Messergebnis wird verfälscht. Wählen Sie deshalb den Montageort sorgfältig aus.

Hinweis: Bei Sonnenschutzanlagen über eine Fassadenseite ist der Messwertgeber so auszurichten, dass die mittlere Fotodiode in die gleiche Richtung zeigt wie die Sonnenschutzanlage. Der Messwertgeber ist aufrecht, mit einer maximalen Schräglage von ±2° zu montieren.
