Escape Set von Becker: Für den sicheren Weg nach draußen
In Extremsituationen in einem Gebäude ist es sinnvoll und zunehmend gefordert, dass ein zweiter Fluchtweg vorhanden ist. Er muss die Flucht nach draußen auch dann ermöglichen, wenn der Strom ausgefallen ist.
Hier greift das Escape Set von Becker. Es stellt sicher, dass Sie Ihren Rollladen auch bei Stromausfall bedienen können: ganz einfach per Handkurbel. Herzstück des EscapeSets ist unser E22-Rollladenantrieb, auf den ersten Blick ein ganz normaler Rollladen-Antrieb mit allen Becker-Komfortfunktionen. Der E22 kann aber noch mehr. Dank seiner speziellen Intelligenz findet der Antrieb auch nach einer Bedienung der Handkurbel - sei es, weil ein echter Einsatz vorlag oder die Kinder einfach mal Spaß am Kurbeln hatten - automatisch seine Endlagen wieder. Somit erhalten Sie mit dem Escape Set eine sichere, wirtschaftliche und zugleich komplett wartungsfreie Lösung für den zweiten Fluchtweg.
Hier greift das Escape Set von Becker. Es stellt sicher, dass Sie Ihren Rollladen auch bei Stromausfall bedienen können: ganz einfach per Handkurbel. Herzstück des EscapeSets ist unser E22-Rollladenantrieb, auf den ersten Blick ein ganz normaler Rollladen-Antrieb mit allen Becker-Komfortfunktionen. Der E22 kann aber noch mehr. Dank seiner speziellen Intelligenz findet der Antrieb auch nach einer Bedienung der Handkurbel - sei es, weil ein echter Einsatz vorlag oder die Kinder einfach mal Spaß am Kurbeln hatten - automatisch seine Endlagen wieder. Somit erhalten Sie mit dem Escape Set eine sichere, wirtschaftliche und zugleich komplett wartungsfreie Lösung für den zweiten Fluchtweg.
Wichtig: Nur für Achtkantwellen SW 60
Highlights des EscapeSet
- Schnelles Öffnen auch bei Stromausfall
- Optimales Übersetzungsverhältnis der Handkurbel zum Antrieb
- Handkurbel dreht sich nur bei der ersten Installationsfahrt mit
- Antrieb mit sensibler Hindernis- und Blockiererkennung
- Antrieb erkennt automatisch seine Endlagen, auch nach Betätigung der Handkurbel
- Einsetzbar für Rollläden in unterschiedlichen Einbausituationen

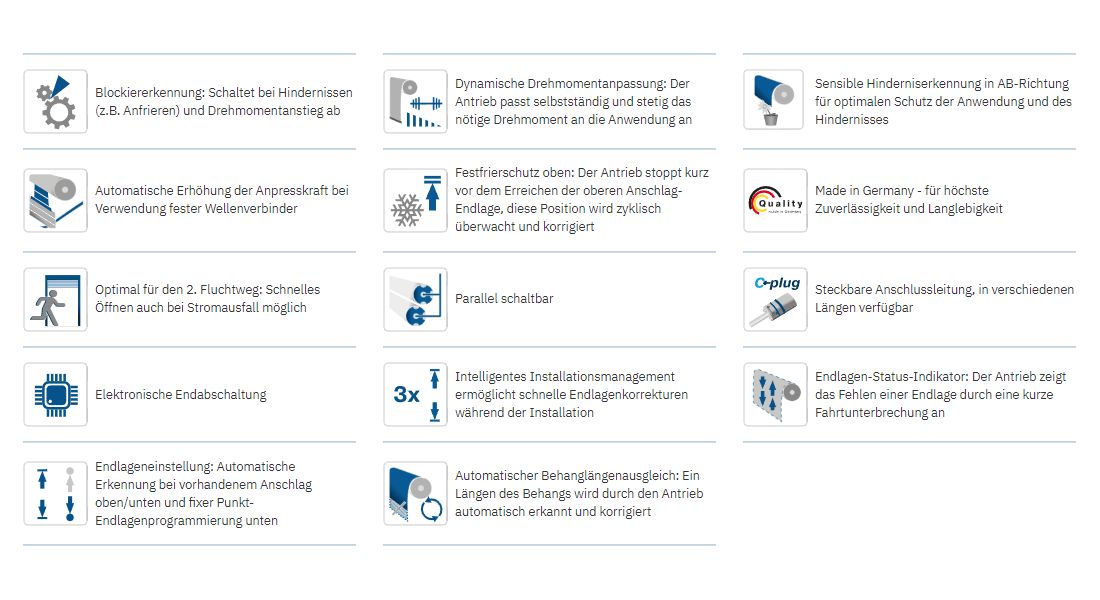

Produktmerkmale
|
|
|
Optimal für den 2. Fluchtweg: Schnelles Öffnen auch bei Stromausfall möglich |
Sensible Hinderniserkennung: in AB-Richtung für optimalen Schutz der Anwendung und des Hindernisses |
Blockiererkennung: Schaltet bei Hindernissen (z.B. Anfrieren) und Drehmomentanstieg ab |
|
||
|
|
|
Sanftanschlag oben: Die Anwendung wird durch sanftes Anschlagen optimal geschont |
Festfrierschutz oben:
Der Antrieb stoppt kurz vor dem Erreichen der oberen Endlage, diese Position wird zyklisch überwacht und korrigiert |
Dynamische Drehmomentanpassung: Der Antrieb passt selbstständig und stetig das nötige Drehmoment an, die Anwendung an |

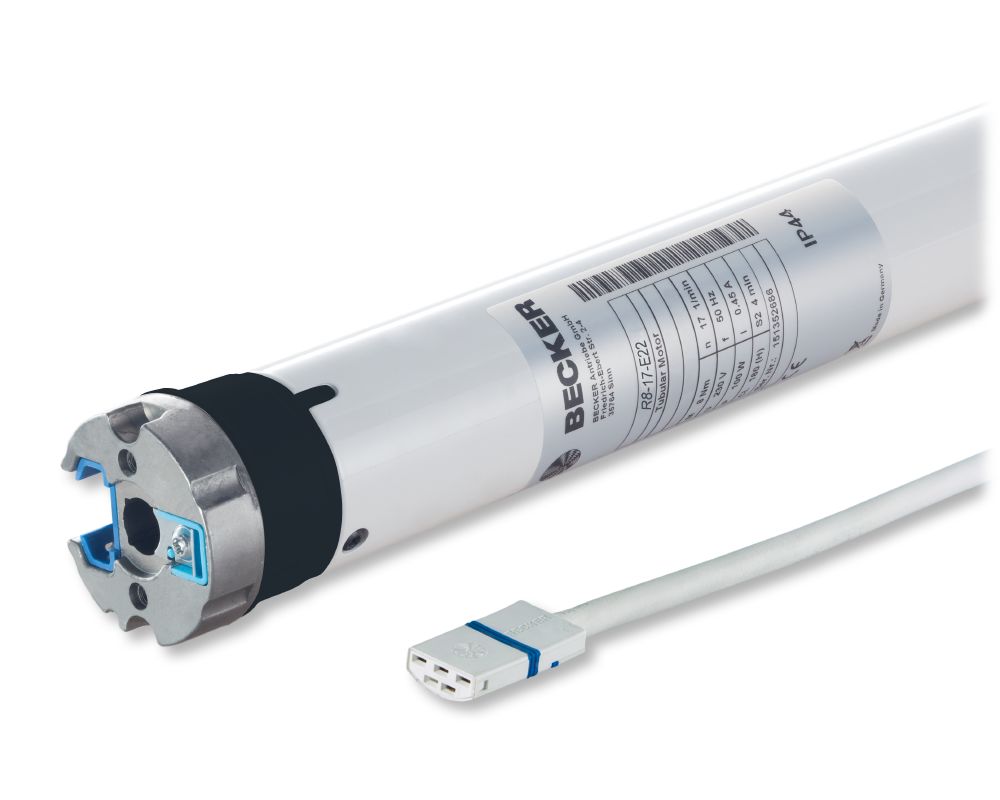

Produktmerkmale Rohrmotor R-E22
Antrieb - Bedienungsanleitung Produktflyer
*Dargestellte Mitnehmerbreite von S60 (49302002220) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5
Motortyp | Drehmoment | Geschwindigkeit | Abmessungen | Stromaufnahme | Leistungsaufnahme |
R12-17-E22 | 12 Nm | 17 U/Min | l1 = 476,5 mm l2 = 516,5 mm l3 = 532,5 mm |
0,50 A | 110 Watt |
Endschalterbereich | Rohrdurchmesser | Stromversorgung | Schutzart | Kabellänge | Abmessung |
- | C = 45 mm | 230/50 V Hz | IP44 | 3 Meter | l4 = 16 mm / l5 = 40 mm |

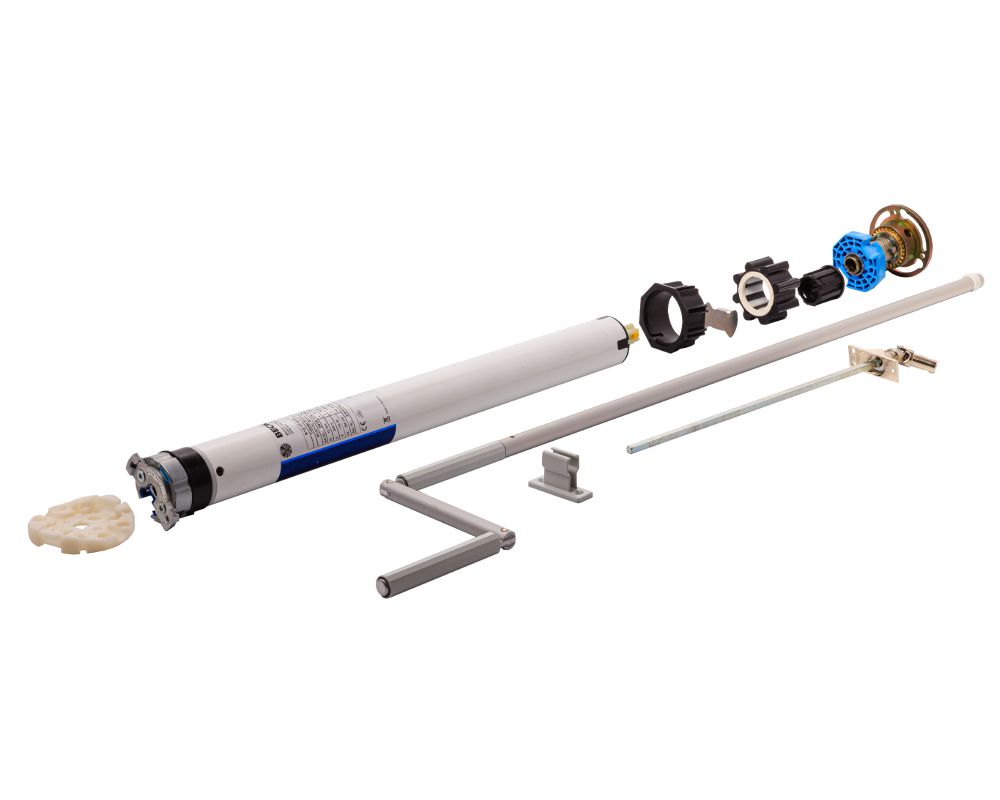

1 x Becker R-E22 |
1 x Anschlusskabel 3 Meter (c-plug, steckbar) |
1 x Wandhalter mit Raste und Minilasche (für Ausatzelemente) bzw. 1 x Fertigkastenlager mit Zapfen (für Neubauelemente) |

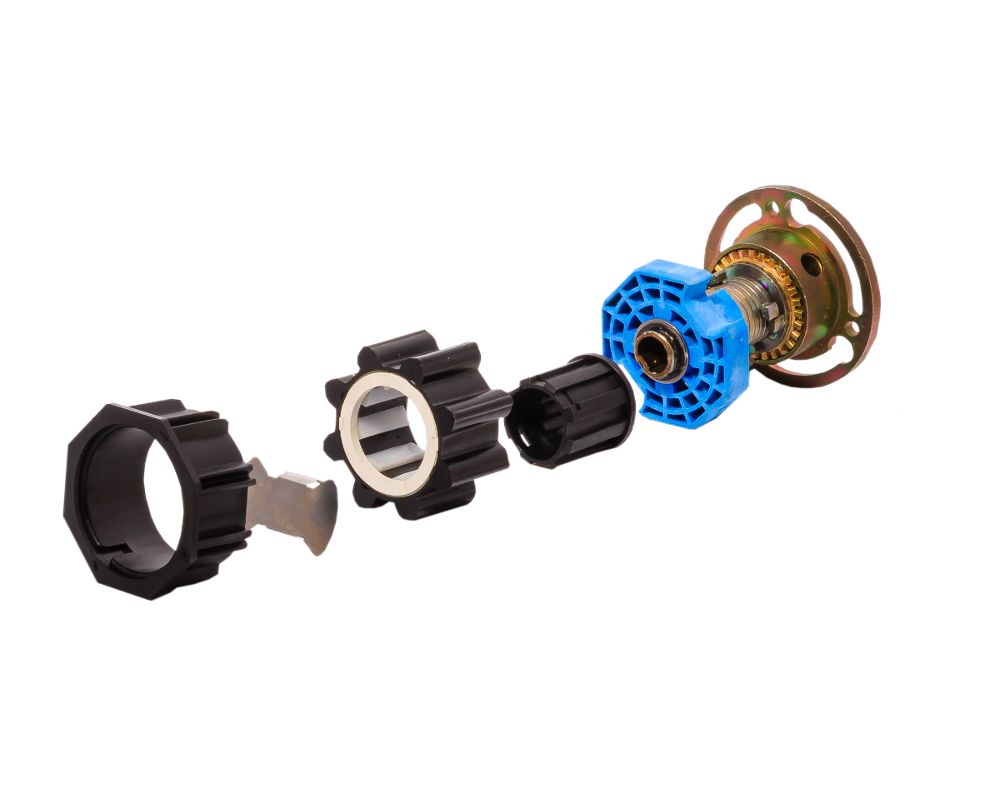

1 x Rollladen Escape Mitnehmer-Set (beinhaltet Ring S60L, Abtriebswellenadapter, Mitnehmer S60) |
1 x Rollladen Escape Handkurbel-Set (beinhaltet Kegelradgetriebe für 60er 8-kant Welle, Gelenklager mit Vierkantstab 45° SW6, Gelenkkurbel (1m), Kurbelstangenhalter) |
