Fluchttür-Set von Becker: Zweiter Fluchtweg | Lithium-Ionen-Akku

Name: Becker Hazard Control Set HCS520
Brand: Becker
Price: 617.00 EUR
Availability: InStock

Das Becker Fluchtweg Modul ermöglicht den Betrieb eines Rollladenantriebes auch bei Ausfall des Versorgungsnetzes. Ermöglicht wird dies durch einen Lithium-Ionen-Akku, der mit dem Becker-Zentralmodul verbunden wird.

Funktionsbeschreibung

Der Akku ist bei anliegender Netzspannung nach etwa 10 Stunden am Netz vollständig geladen. Vor Überladung und Tiefenentladung ist der Akku geschützt. Bei Ausfall des 230-V-Netzes liefert der Akku die Energie für die Fahrt des Gleichstromantriebes. Über einen mitgelieferten Kabelbaum können Einzelbedientaster, Gruppentaster, Rauchmelder oder andere potenzialfreie Steuerungen mit dem Zentralmodul verbunden werden.

Hinweis: Adapterset im Standardlieferumfang immer SW 60. Adapterset SW 40 nur in Verbindung mit dem 10 Nm Set montierbar. (SW 40 optional wählbar)

Highlights des HCS520

Tipp- oder Dauerbetrieb wählbar
Selbsthaltung ca. 180 Sekunden. Stopp durch Gegentaste
Akku-Wechselalarm nach 1000 Hüben bzw. nach 2 Jahren
Akku-Unterspannungsalarm
Anzahl der Fahrzyklen bei ausgefallener Netzspannung ist abhängig von der Motorgröße und der Laufzeit des Behanges. Es ist ausreichend Sicherheit vorhanden, um auch nach längerem Netzausfall eine Fahrbewegung zu ermöglichen
Laderegelung für den Li-Ionen Akku
Schnittstelle Einzelbedieneingang
Schnittstelle Zentralbedieneingang, Rauchmelder etc.
Montierbar in einer Unterputzdose, oder in eine doppelte Hohlwanddose
Rollladen-Timer anstatt Einzelbedientaster anschließbar
Nennspannung 230V, 50Hz, Standby-Leistung < 300 mW
Rollladenantrieb 12V, DC, 5A
Zusätzliche Funktionssicherheit durch obligatorischen Sicherheitsschalter

Produktmerkmale

Im Auslieferungszustand fährt der Behang bei Stromausfall, beispielsweise durch einen Brand, automatisch nach oben.
Blockiererkennung mit Reversierung in AB Richtung (Funktion abschaltbar)
Zusätzliche Sicherheit durch obligatorischen Sicherheitsschalter
Tipp- oder Dauerbetrieb wählbar
Anschluss für Vor-Ort-Bedienung über Taster
Anschluss für Zentralbedienung, Rauchmelder etc.
Steuerung montierbar in eine UP Elektronikdose oder in eine doppelte Hohlwanddose
Zeitschaltuhr anschließbar
Mittels Empfänger in Centronic Funksystem integrierbar
Vor-Ort-Taster, Sicherheitsschalter sowie
Montagematerial für Antrieb und Steuerung im Lieferumfang des Sets enthalten

Technische Daten

Produktflyer

Motortyp	Art. Nr.: Antrieb	Drehmoment	Geschwindigkeit	Abmessungen	Stromaufnahme	Betriebsspannung	Nennspannung Steuerung
P10-11-M19	20060600120	10 Nm	11 U/Min	l1 = 449 mm l2 = 466 mm l3 = 479 mm	1,9 A	12 V / DC	110 - 240 V AC / 50-60 Hz
R20-17-M19	20200600010	20 Nm	17 U/Min	l1 = 500 mm l2 = 540 mm l3 = 557 mm	6,3 A	12 V / DC	110 - 240 V AC / 50-60 Hz

Set	Endschalterbereich	Rohrdurchmesser	Schutzart	Kabellänge	Abmessung
10 Nm	-	C = 35 mm	IP 44	3 Meter / Gummi - S05RN-F 4x1 weiß	l4 = 13 mm / l5 = 17 mm
20 Nm	-	C = 45 mm	IP 44	3 Meter / Gummi - S05RN-F 4x1 weiß	l4 = 17 mm / l5 = 40 mm

*Dargestellte Mitnehmerbreite von S60 (49302002220) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5

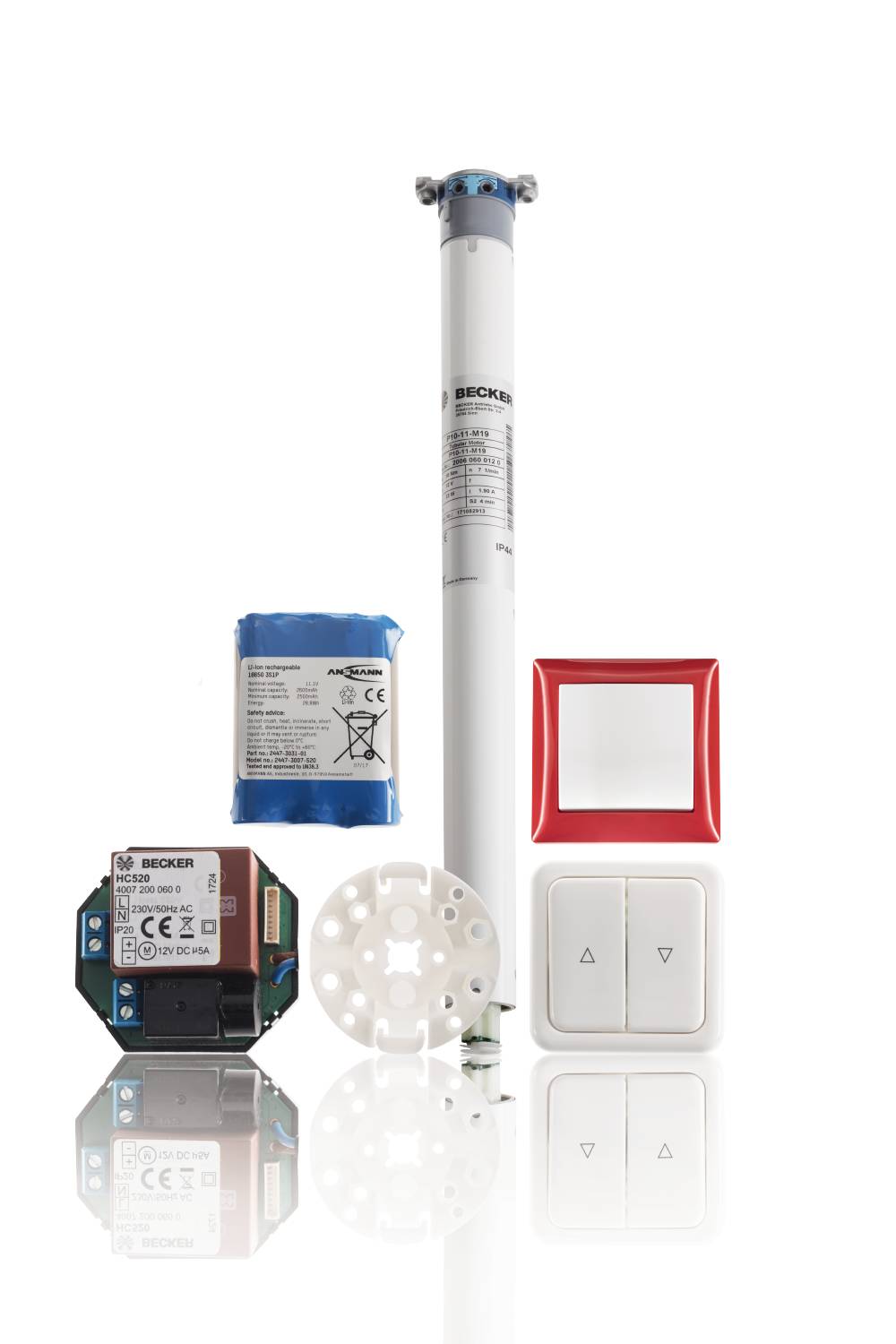

Lieferumfang

Fluchttür-Steuerung HC520 2.600 mAh \| 10 Nm	Fluchttür-Steuerung HC520 3.000 mAh \| 20 Nm
1 x P10-11-M19 (20060600120) 1 x Mitnehmer S60 (49303000410) 1 x Ring SM60 (49300207072) 1 x Zwischenring 50 × 1,5 (49303001020) 1 x Mitnehmersicherung (bis 20Nm) (49303001610) 1 x Einstellhilfe blau L= 200 mm (49333000290) 1 x Wandlager-P/R mit Raste für Mini-Lasche (49303003820) 1 x Neubaulager-P/R mit Raste für Mini-Lasche (49303004180) 1 x Wipptaster 1-polig Unterputz (49010002750) 1 x Wechsler Einsatz 2-fach (49012001090) 1 x Wippe weiß Busch-Jäger (49012001100) 1 x 1-fach Rahmen rot (49012001110) 1 x UP-Elektronikdose (49012001120) 1 x Mini-Lasche-P M6/48 (49302002320)	1 x R20-17-M19 (20200600010) 1 x Mitnehmer S60 (49303000410) 1 x Ring SM60 (49300207072) 1 x Mitnehmersicherung (bis 20Nm) (49303001610) 1 x Einstellhilfe blau L= 200 mm (49333000290) 1 x Wandlager-P/R mit Raste für Mini-Lasche (49303003820) 1 x Neubaulager-P/R mit Raste für Mini-Lasche (49303004180) 1 x Wipptaster 1-polig Unterputz (49010002750) 1 x Wechsler Einsatz 2-fach (49012001090) 1 x Wippe weiß Busch-Jäger (49012001100) 1 x 1-fach Rahmen rot (49012001110) 1 x UP-Elektronikdose (49012001120) 1 x Mini-Lasche-R (49302002440)
Art. Nr.: 40070000260	Art. Nr.: 40070000290

Dokumente

Montage- und Betriebsanleitung (2.15 MB)

Informationen zum Hersteller / Produktsicherheit

Becker-Antriebe GmbH

Friedrich-Ebert-Straße 2-4
35764 Sinn

Telefon: +49 (0) 2772 / 507-0

www.becker-antriebe.com/de
E-Mail: info@becker-antriebe.com

Sicherheitshinweise zu diesem Produkt finden Sie in der Bedienungsanleitung im Reiter "Dokumente / Downloads" im jeweiligen Produkt.
