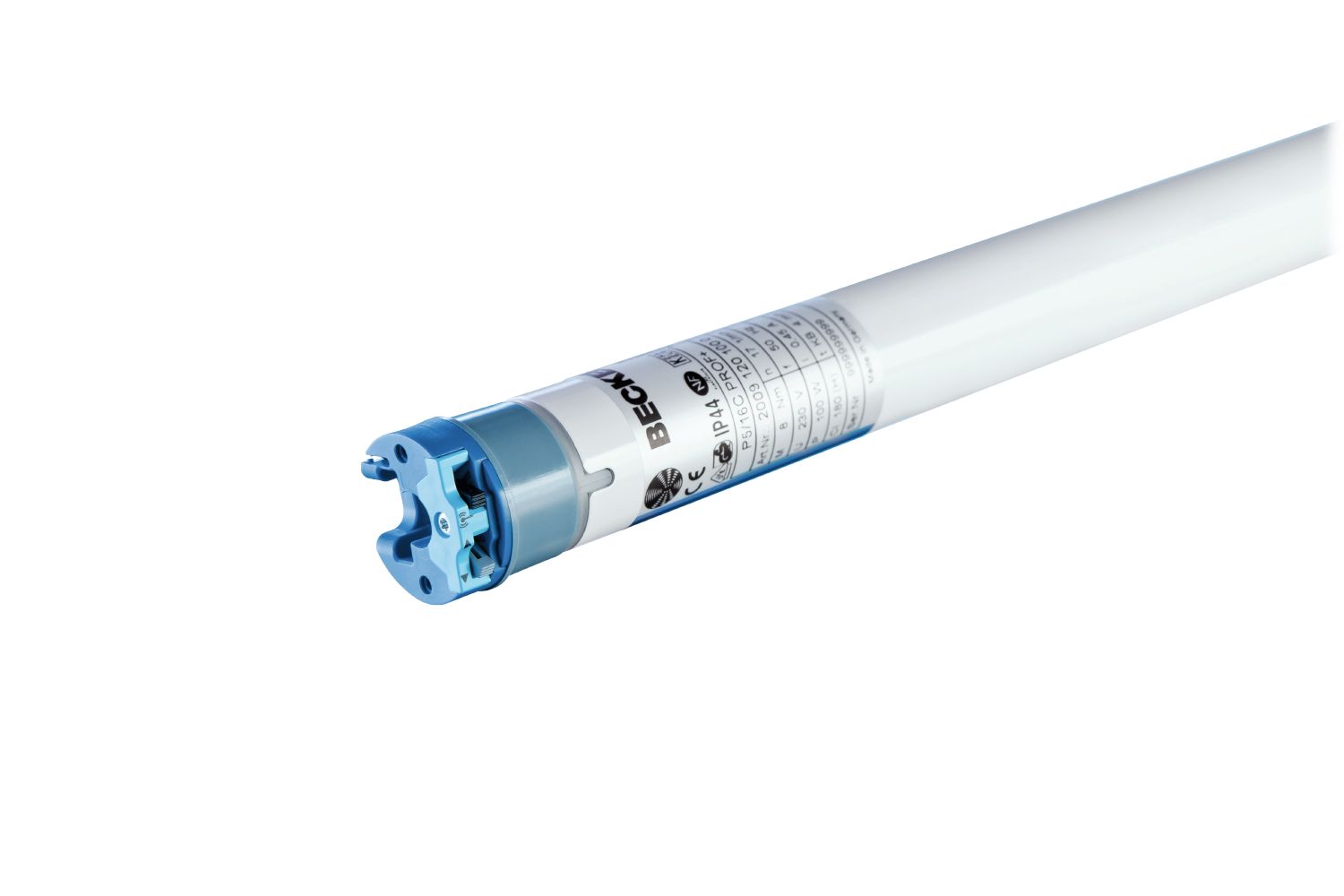

Becker Funk Rollladenantriebe P-C01
Die Becker P-C01 Antriebe haben eine elektronische Endabschaltung, einen integrierten Funkempfänger und sind mit Drehmomenten von 5 bis 9 Nm in den Abstufungen 5 Nm (P5-16-C01,) und 9 Nm (P-9-16-C01) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 35 mm. Diese Antriebe weisen viele Besonderheiten auf wie z.B. Hinderniserkennung, Festfrierschutz, Intelligentes Installationsmanagment usw. Die Endlageneinstellung kann automatisch oder manuell über einen herkömmlichen Knebelschalter vorgenommen werden.
Wir empfehlen den Becker P-C01 PLUS als Nachfolge-/Alternativartikel.
Produktmerkmale
Produktbesonderheiten
 Nachfolgemodelle der P5/16C PROF+, P9/16C PROF+ |
|
| Integrierter Funkempfänger kompatibel zum Centronic-Steuerungsprogramm |
|
| Ihr Vorteil: Automatische Erkennung der Endlagen bei Verwendung von flexiblen Aufhängefedern oder starren Wellen verbindern |
|
| Highlight: Sensible Hinderniserkennung in AB-Richtung mit automatischer Reversierung bei Verwendung von flexiblen Aufhängefedern oder starren Wellenverbindern |
|
| Blockiererkennung in AUF-Richtung (Festfrierschutz) |
|
| Festfrierschutz oben mit automatischem Behanglängenausgleich zusätzlich aktivierbar |
|
| Automatische Erhöhung der Anpresskraft bei Hochschiebesicherungen |
|
| Fliegengitterschutzfunktion |
|
| Motorkopf überwickelbar |
|
| Intelligentes Installationsmanagement ermöglicht Endlagen-Korrekturen |
|
| Endlagen Status Indikator (ESI) signalisiert fehlende Endlagen |
|
| Einfache Programmierung der Endlagen mit und ohne feste Anschläge |
|
| Programmierung von 2 frei wählbaren Zwischenpositionen möglich |
|
| Einzel-, Gruppen- und Zentralsteuerung möglich mit bis zu 16 Sendern |
|
| Sanftanschlag oben |
|
| Dynamische Drehmomentanpassung an Veränderungen des Rollladenelements |
|
| Vor-Ort-Bedienung mit herkömmlichem Einfachtaster |
|
| Vereinfachte Einstellung von Sonderfunktionen |
|
| Zwischenpositionen können ohne vorheriges Löschen geändert werden |
|
| Endlagen sind wie folgt programmierbar
Typ 1 = obere Endlage / auf Anschlag | untere Endlage / frei Einstellbar
Typ 2 = obere Endlage / frei Einstellbar | untere Endlage / auf Anschlag Typ 3 = obere Endlage / auf Anschlag | untere Endlage / auf Anschlag Typ 4 = obere Endlage / frei Einstellbar | untere Endlage / frei Einstellbar |
|
|
Wichtiger Hinweis Beim Einbau von Motoren mit 35 mm Rohrdurchmesser in eine Rollladenwelle (SW 40) mit 40 mm Schlüsselweite ist darauf zu achten das die Achtkantstahlwelle eine außenliegende Falz hat. Stahlwellen mit innenliegender Falz können die Funktion (z.B. Hinderniserkennung oder Drehmomentabschaltung) beeinträchtigen und den Motor beschädigen. Dies geschieht durch schleifen des Motors an der Falz. Dadurch entstandene Schäden am Motor sind vom Garantieanspruch ausgeschlossen. |
 |
optional wählbare Produkte
 |
|
| Einhängeklammern für Aufhängefedern (3 Stück = 1 VE) | |
| Art. Nr.: 49303003070 |
Datenblatt
| Bezeichnung | Drehmoment | Geschwindigkeit | Art. Nr.: | Abmessungen (l1, l2, l3) |
Strom- aufnahme |
Leistungs- aufnahme |
| P5-16-C01 | 5 Nm | 16 U/min | mit Lasche 20091201200 ohne Lasche 20091201210 |
l1 = 421 mm l2 = 461 mm l3 = 474 mm |
0,36 A | 85 Watt |
| P9-16-C01 | 9 Nm | 16 U/min | mit Lasche 20091201220 ohne Lasche 20091201230 |
l1 = 451 mm l2 = 491 mm l3 = 504 mm |
0,47 A | 110 Watt |
| Rohrdurchmesser | Endschalterbereich | Stromversorgung | Schutzart | Kabellänge | Abmesssungen |
| C = 35 mm | 64 Umdr. | 230/50 V / Hz | IP44 | steckbar | l4 = 13 mm / l5 = 40 mm |
*Dargestellte Mitnehmerbreite von O-S40 (49302002500) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5
weitere Motorlager für Baureihe P
| ► Typ 1 | ► Typ 2 |
| Wandlager -P/R mit Raste für Mini-Lasche | Markisenhalter P/R Stern 10 inkl. Anschlussteil-P 4K |
 |
 |
| Art. Nr.: 49303003820 / Art. Nr.: 49302002320 | Art. Nr.: 49303000530 | Art. Nr.: 49302001400 |
|
► Typ 1 O-S40 |
|
||
 |
|||
| Art. Nr.: 49302002500 / Art. Nr.: 49303000850 |
| bei Standardauswahl |
|---|
| 1 x Becker P-C01 (Drehmoment nach Wahl) |
| 1 x Anschlusskabel 0,5 Meter (steckbar) |
| Motorlager und Adapterset (optional nach Wahl) |
- Montage- und Bedienungsanleitung (4.14 MB)
- Becker Monteurhandbuch (2023) :
- Im Monteurhandbuch wird die Inbetriebnahme von Becker-Rohrantrieben für den Rollladen- und Sonnenschutzbereich sowie die Inbetriebnahme einzelner Becker Steuerungen beschrieben.
