Becker Gleichstromantriebe L-M06
Becker Gleichstromantriebe L-M06
Becker Gleichstromantriebe L-M06

Becker Gleichstromantriebe L-M06

3-5 Werktage 3-5 Werktage (Ausland abweichend)
Endabschaltung:
mechanisch einstellbar
chevron-down
chevron-down
chevron-down
chevron-down
ab 476,90 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Frage zum Produkt
VERSANDKOSTENFREI / Deutschland
Beschreibung

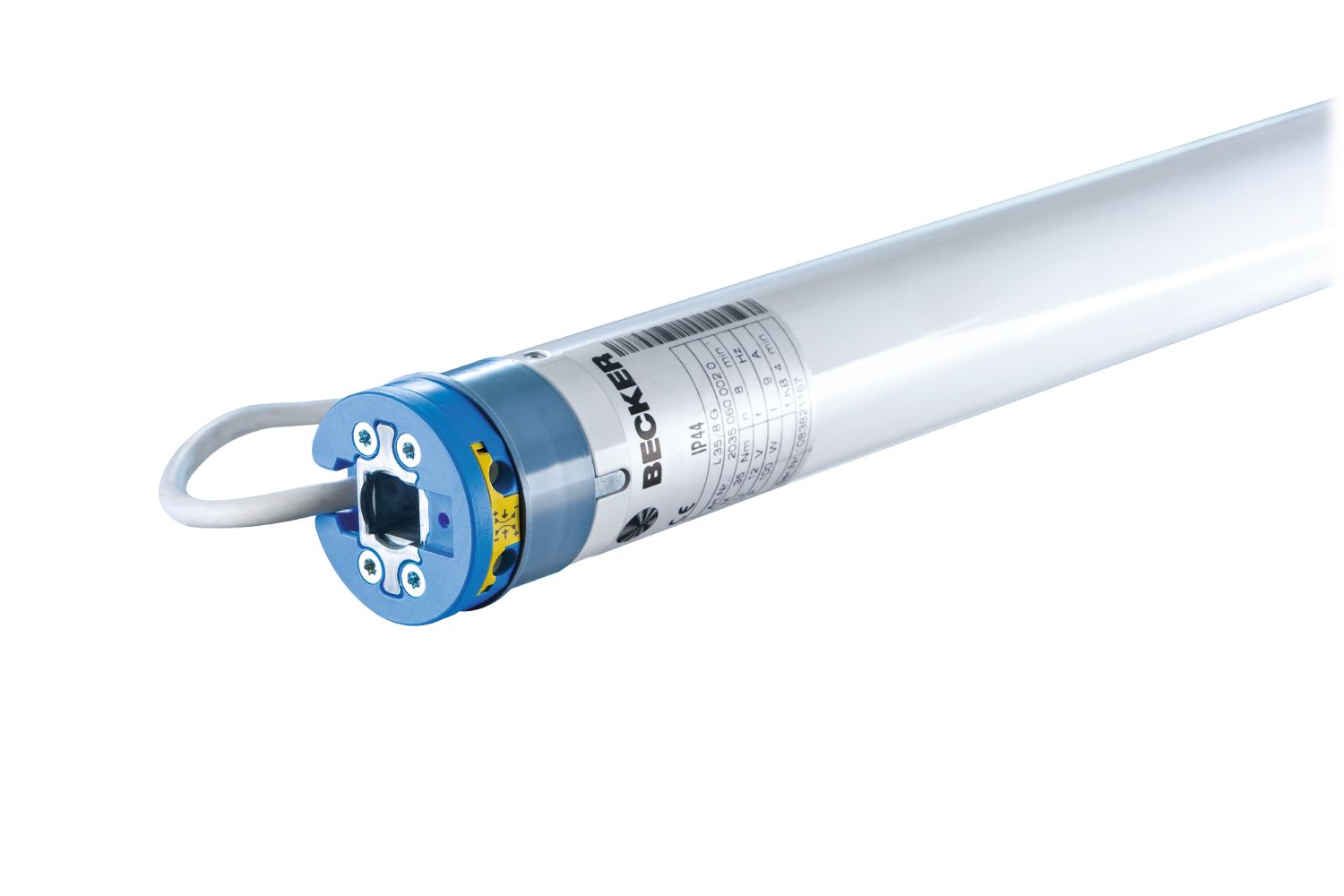

Die Becker L-M06 Antriebe haben eine mechanische Endabschaltung und sind mit Drehmomenten von 35 bis 120 Nm in den Abstufungen 35 Nm (L35-8-M06,), 60 Nm (L60-8-M06) und 120 Nm (L120-3-M06) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 58 mm. Diese Antriebe sind für Recht- und Linkseinbau geeignet und die Endlageneinstellung wird klassisch mit Hilfe eines Einstellstifts vorgenommen.

Produktmerkmale


Mechanische Endabschaltung
Motor gegen Überhitzung geschützt
Für Rechts- und Linkseinbau geeignet

Motorkopf überwickelbar
Klassische Endlageneinstellung über Einstellhilfe


Produktbesonderheiten

 Nachfolgemodelle der L35/8G, L60/8G, L120/3G
​ Endlagen über Einstellhilfe einstellbar (im Lieferumfang)
 Ermöglicht Kombination mit 12 V Akkus für Notbetrieb bei Stromausfall
 Integrierte Relais-Steuerung für AUF und AB ermöglicht Betrieb mit Standard-Schaltern/ Tastern oder Steuerungen mit potenzialfreiem Ausgang
 z.B. für Schwimmbadabdeckungen und im Kfz-Aufbauten einsetzbar
Endlagen mechanisch einstellbar
obere Endlage / frei Einstellbar
untere Endlage / frei Einstellbar




Technische Daten
 Datenblatt  Katalog Poolabdeckung
Motortyp Drehmoment Nennspannung / Stromaufnahme Leistungsaufnahme
L35-8-M06 35 Nm 12 V DC | 9,00 A 100 Watt
L60-8-M06 60 Nm 24 V DC | 6,30 A 150 Watt
L120-3-M06 120 Nm 24 V DC | 5,00 A 120 Watt
XL60/8G 60 Nm 24 V DC | 6,30 A 150 Watt
XL60/4G 60 Nm 24 V DC | 6,30 A 160 Watt
XL120/3G 120 Nm 24 V DC | 5,00 A 310 Watt
Motortyp Geschwindigkeit Art. Nr.: Abmessungen (l1, l2, l3)
L35-8-M06

Schutzart: IP44		 8 U/min 20350600020 l1 = 583,5 mm
l2 = 613,5 mm
l3 = 633,5 mm
L60-8-M06

Schutzart: IP44		 8 U/min
20600600020
l1 = 583,5 mm
l2 = 613,5 mm
l3 = 633,5 mm
L120-3-M06

Schutzart: IP44		 3 U/min 21200600010 l1 = 606,5 mm
l2 = 636,5 mm
l3 = 656,5 mm
XL60/8G

Schutzart: IP45		 8 U/min 20600960150 l1 = 583 mm
l2 = 613 mm
l3 = 633 mm
XL60/4G

Schutzart: IP55		 4 U/min 20600961060 l1 = 583 mm
l2 = 613 mm
l3 = 633 mm
XL120/3G

Schutzart: IP55		 3 U/min 21200960070 l1 = 606 mm
l2 = 636 mm
l3 = 656 mm
Rohrdurchmesser: | C = 58 mm
Anschlussleitung: | steckbar
Betriebsart: S2 8 min
Abmessungen: | l4 = 20 mm / l5 = 30 mm
*Dargestellte Mitnehmerbreite von SM70 (49313000800) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5

Motorlager
weitere Motorlager für Baureihe L
► Typ 1 ► Typ 2
Markisenhalter  inkl. Steckzapfen L2/16 Kastenlager inkl. Steckzapfen L2/16
Art. Nr.: 49313000940 / Art. Nr.: 49312000340 Art. Nr.: 49313000910 | Art. Nr.: 49312000340
Adapterset Acht/Sechskant

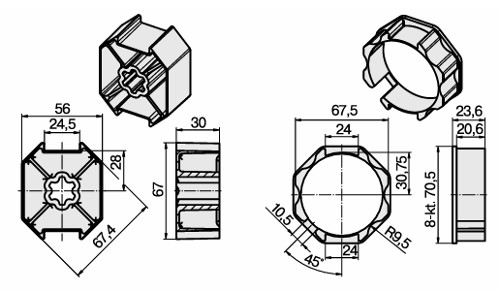

► Typ 1    SM 70 Alulux

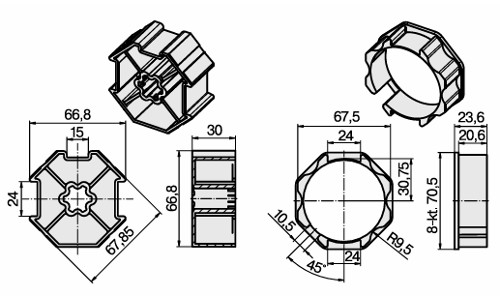

► Typ 2    70 Heroal

Achtkantwelle Achtkantwelle
Art. Nr.: 49313000800 / Art. Nr.: 49310307074 Art. Nr.: 49310006034 / Art. Nr.: 49310307074

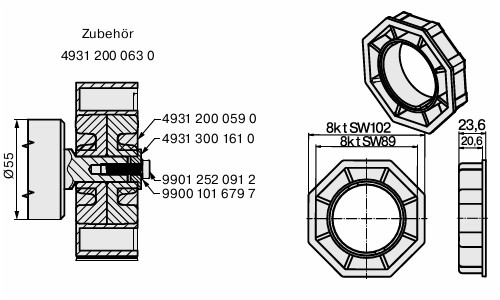

► Typ 3    SW 102

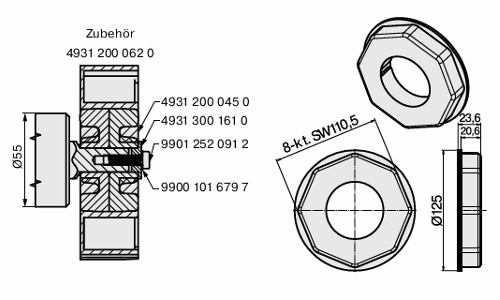

► Typ 4    SW 125 Heroal

Achtkantwelle Achtkantwelle
Art. Nr.: 49312000630 / Art. Nr.: 49313001370 Art. Nr.: 49312000620 / Art. Nr.: 49313000980

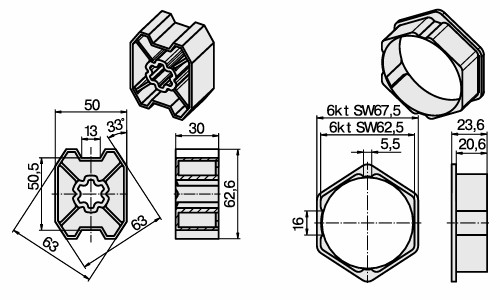

► Typ 5    B 75 Butzbach

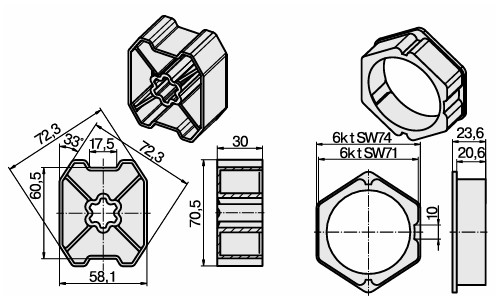

► Typ 6    B 85 Butzbach

Sechskantwelle Sechskantwelle
Art. Nr.: 49313000810 / Art. Nr.: 49310107074 Art. Nr.: 49313000820 / Art. Nr.: 49310207074



Adapterset Rundwelle

► Typ 1
  ZF80 x 1,2 mm (Zurflüh-Feller)

► Typ 2
  DW78N 1,5 mm Mittenversatz

Art. Nr.: 49313001480 / Art. Nr.: 49313001490 Art. Nr.: 49313003650 / Art. Nr.: 49313003570



► Typ 3
  DW78N 4 mm Mittenversatz

► Typ 4
  DW78 x 1 mm

Art. Nr.: 49313000860 / Art. Nr.: 49312307070 Art. Nr.: 49313000790 / Art. Nr.: 49312107071



► Typ 5
  Optinut 81,8

► Typ 6
  DW85N

Art. Nr.: 49313003710 / Art. Nr.: 49313003700 Art. Nr.: 49313000780 / Art. Nr.: 49313002270



► Typ 7
  70 x 1,5 mm

► Typ 8
  70 x 2 mm

Art. Nr.: 49313000840 / Art. Nr.: 49310507074 Art. Nr.: 49313000850 / Art. Nr.: 49310607074



► Typ 9
  83 x 1,5 / 85 x 2,5 mm

► Typ 10
  98 x 2 mm

Art. Nr.: 49313001190  / Art. Nr.: 49313001250 Art. Nr.: 49313001150 / Art. Nr.: 49313001260



► Typ 11
  102 x 2 mm

► Typ 12
  133 x 2 mm

Art. Nr.: 49313001040 / Art. Nr.: 49313000490 Art. Nr.: 49313001200 / Art. Nr.: 49313001270



► Typ 13
  A 128

► Typ 14
  63 x 1,5 mm

Art. Nr.: 49313003020 / Art. Nr.: 49312001040 / Art. Nr.: 49310307074 Art. Nr.: 49313000830
Lieferumfang
bei Standardauswahl
1 x Becker L-M06 (Drehmoment nach Wahl)
1 x Anschlusskabel 4 Meter
Motorlager und Adapterset (optional nach Wahl)
Dokumente
Umstellung L-Antriebe auf innenliegendes Getriebe  (781.3 KB) :
Umstellung der Becker L-Baureihe von einem außenliegendem Getriebe zu einem innenliegenden Getriebe. Technische Details und daraus ergebene Maßänderungen als Download.
Montage- und Bedienungsanleitung  (2.16 MB)
